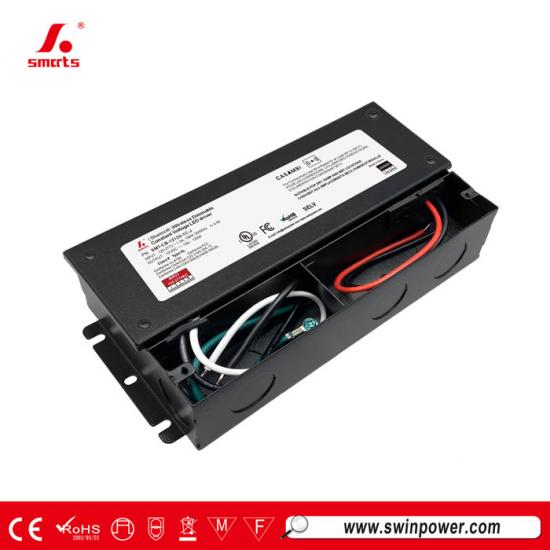

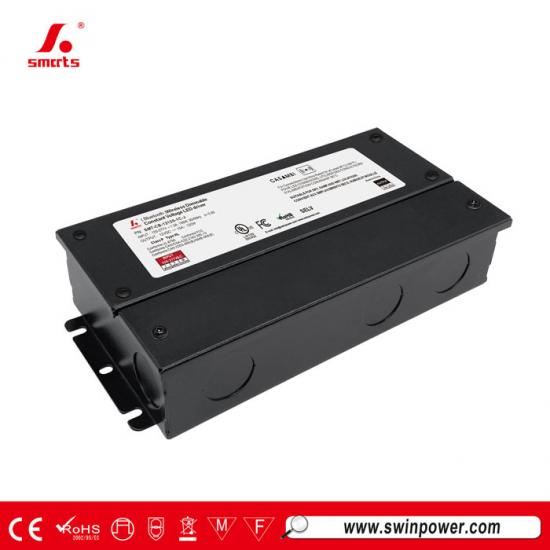

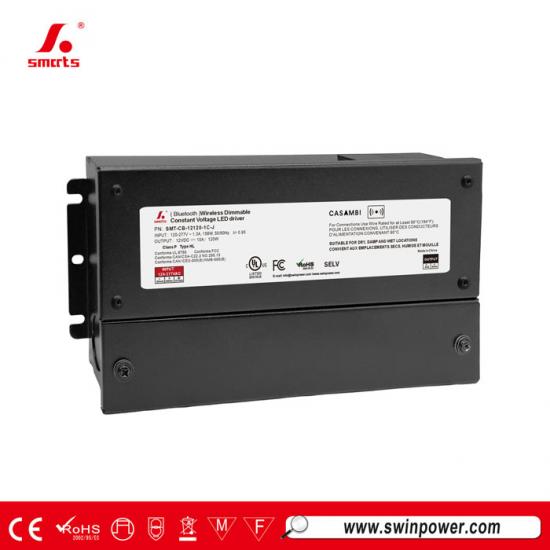

12V/24V dimbare constante spanning 100W LED-driver voedingsadapter aansluitdoos
Universeel ingangsspanningsbereik van 100-277VAC, 120W constante spanning, Bluetooth CASAMBI draadloze dimbare LED-voeding Soepel en stabiel dimbereik van 0-100% zonder flikkeren. Inclusief 7 jaar verlengde garantie.
Specificatie
| Model | SMT-CB-12120-xC-J | SMT-CB-24120-xC-J | SMT-CB-48120-xC-J | |
| Certificaat | UL / FCC / ICES-005 / TYPE HL / Klasse P / ROHS / REACH | |||
| Uitvoer | Gelijkspanning | 12V | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | ±2% | |
| Belastingsregeling | ±3% | ±2% | ±1% | |
| Lijnregeling | ≤1% | ≤1% | ≤1% | |
| Nominale huidige waarde | 10A | 5A | 2,5A | |
| Nominaal vermogen | 120W | 120W | 120W | |
| RIMPELS & RUIS (max.) | 328mVp-p | 264mVp-p | 220mVp-p | |
| Overschrijdingsspanning | <3% (volledige belasting), <4% (geen belasting) | |||
| Invoer | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 50/60 Hz | |||
| Arbeidsfactor bij vollast | >0,95 | |||
| THD (typ.) bij volledige belasting | ≤10% bij 120VAC ≤15% bij 277VAC | |||
| Rendement (typ.) bij volledige belasting |
85,8% bij 120VAC
90,0% bij 277VAC |
89,5% bij 120V wisselstroom
93,0% bij 277 VAC |
88,0% bij 120V wisselstroom
91,0% bij 277VAC |
|
| Wisselstroom (max.) | 1.3A | |||
| Inschakelstroom (typ.) | 49,6A/136 µs bij 50% Ipeak 120VAC 96,0A/146 µs bij 50% Ipeak 277VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat een uitzondering is verholpen. | ||
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |||
| Oververhitting | Schakel de uitgangsspanning uit en herstel deze automatisch zodra de temperatuur daalt. | |||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 - 95% RH niet-condenserend | |||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | |||
| Trilling | 10 ~ 500 Hz, 5G 12 minuten/cyclus, XYZ-as 72 minuten per cyclus | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | ||
| bestand tegen spanning | I/PO/P:1,88 kVAC I/P-FG:1,88 kVAC O/P-FG:0,5 kVAC | |||
| Isolatieweerstand | I/PO/P:>100MΩ / 500VDC / 25℃ / 70% RH | |||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 1 kV, gemeenschappelijke modus 2 kV | |||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | |||
| EMC-emissie | CFR47 FCC Deel 15 Subdeel B:2020; ANSI C63.4a-2017; ICES-005 Uitgave 5 | |||
| Anderen | Nettogewicht | 2 kg | ||
| Dimensie | 188*95,4*42,7 mm (L*B*H) | |||
| Verpakking | 415*265*270 mm, 20 stuks per doos. | |||
| Notities | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Standaardinstellingen: Uitgangsspanning is gelijkspanning (DC). Uitgangsfrequentie is 5,2 kHz. | ||||
| 3. LED-driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | ||||
|
|
|
|
|
Mechanische specificatie
1. Invoerkabel 18AWG, Zwarte kabel (L), witte kabel (N), groene kabel (G).
2. Uitgangskabel 12AWG (12V), 14AWG (24V/36V/48V), rode kabel (+) naar de positieve kant (+), zwarte kabel (-) naar de negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet naar behoren en kan het beschadigd raken.
4. Geen dimfunctie, met externe antenne
Aansluitschema voor dimmen
Materieel gebruik:
CASAMBI GEBRUIK Bediening:
