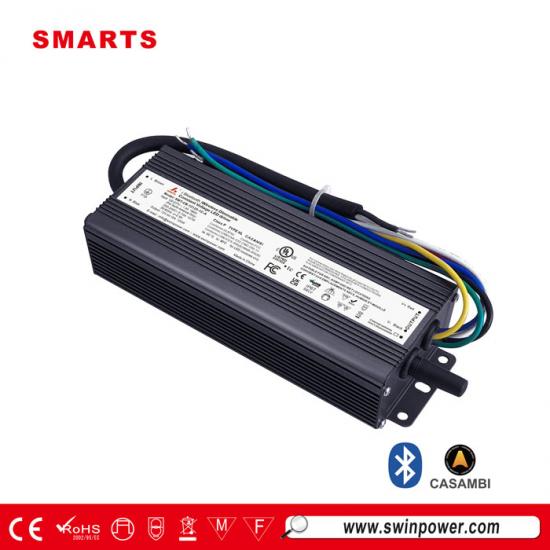

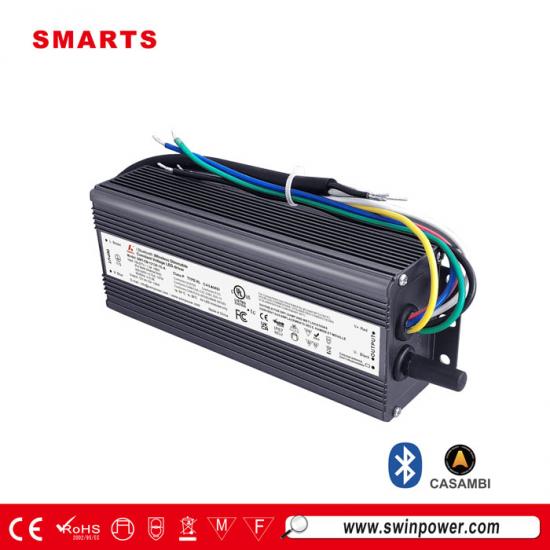

CASAMBI Bluetooth draadloze dimbare 120W LED driver voeding voor buiten
100-277VAC universeel ingangsspanningsbereik, 120W CASAMBI dimbare LED-voeding Met beveiliging tegen kortsluiting, oververhitting, overbelasting en overspanning. Eenvoudige en handige bedrading, nauwkeurige bediening, soepele en stabiele dimfunctie zonder flikkering, en 5 jaar garantie.
Specificatie
| Model | SMT-CB-12120-1C-A | SMT-CB-24120-1C-A | SMT-CB-48120-1C-A | |
| Certificaat | UL / FCC / Klasse P / SELV / CE | |||
| Uitvoer | DC-tariefspanning | 12V | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | ±2% | |
| Belastingregeling | ±3% | ±2% | ±1% | |
| Lijnregulering | ±1% | ±1% | ±1% | |
| Nominale stroom | 10A | 5A | 2,5A | |
| Nominaal vermogen | 120W | 120W | 120W | |
| RIPPLE & RUIS (max.) | 240mVp-p | 144mVp-p | 408mVp-p | |
| Overschrijdingsspanning | <3% (volle belasting), <4% (geen belasting) | |||
| Invoer | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 47 - 63 Hz | |||
| Vermogensfactor bij volledige belasting | 0,99 bij 120 VAC 0,98 bij 230 VAC 0,96 bij 277 VAC | |||
| THD(Typ.) bij volledige belasting | ≤10% bij 120 VAC ≤10% bij 230 VAC ≤10% bij 277 VAC | |||
| Efficiëntie bij volledige belasting |
85,8% bij 120 VAC
89,4% bij 230 VAC 90,0% bij 277 VAC |
89,5% bij 120 VAC
92,5% bij 230 VAC 93,0% bij 277 VAC |
88,0% bij 120 VAC
90,5% bij 230 VAC 91,0% bij 277 VAC |
|
| Wisselstroom (max.) | 1,3A bij 120VAC 0,68A bij 230VAC 0,56A bij 277VAC | |||
| Inschakelstroom (typ.) | 49,6 A/136 µs bij 50% piek 120 VAC 90,0 A/208 µs bij 50% piek 230 VAC 96,0 A/146 µs bij 50% piek 277 VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat een uitzondering is verwijderd | ||
| Overbelasting | ≥120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |||
| Te hoge temperatuur | Schakel de uitgangsspanning uit en herstel automatisch nadat de temperatuur daalt | |||
| Omgeving | Werkende TEMP. | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | |||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, XYZ-as 72 minuten elk | |||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) EN61347-1 EN61347-2-13 (EU) | ||
| Spanning weerstaan |
I/PO/P: 1,88 kVAC I/P-FG: 1,88 kVAC O/P-FG: 0,5 kVAC (VS)
I/PO/P: 3,75 KVAC I/P-FG: 1,88 KVAC O/P-FG: 0,5 KVAC (EU) |
|||
| Isolatieweerstand | I/PO/P:>100MΩ / 500VDC / 25℃ / 70% RV | |||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 1 kV, gemeenschappelijke modus 2 kV | |||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan (VS) EN61000-4-2,3,4,5,11 EN61547 (EU) | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4a-2017 (VS) EN55015 EN61000-3-2,3 (≥ 50%) (EU) | |||
| Anderen | Nettogewicht | 0,896 kg | ||
| Dimensie | 196*69,8*42mm (L*B*H) | |||
| Verpakking | 355*250*170mm 10st/CTN | |||
| Notities | 1. Tenzij anders gespecificeerd, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
|
2. Standaardstatussen:
De uitgangsspanning is de DC-spanning. De uitgangsfrequentie is 5,2 kHz. |
||||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||||
|
|
|
|
|
Mechanische specificatie
1. Ingangskabel 3*16AWG, Zwarte kabel (L), Witte kabel (N), Groene kabel (G).
2. Uitgangskabel 2*16AWG, rode kabel (+) naar positieve kant (+), zwarte kabel (-) naar negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken.
4. Geen dimfunctie, met externe antenne.
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 4 |
| 13A | 6 | |
| 16A | 7 | |
| 20A | 9 | |
| 25A | 22 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 8 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| 25A | 22 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 26 | |
Opmerking
：
①De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 °C.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
kromme.
Dimmen Aansluitschema
Substantieel gebruik:
CASAMBI GEBRUIK Werking:
