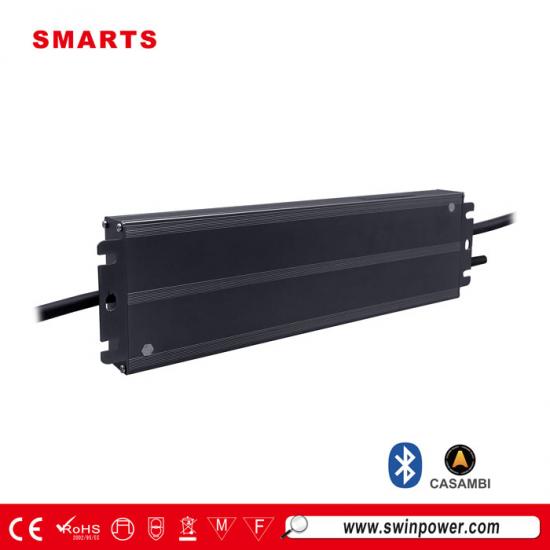

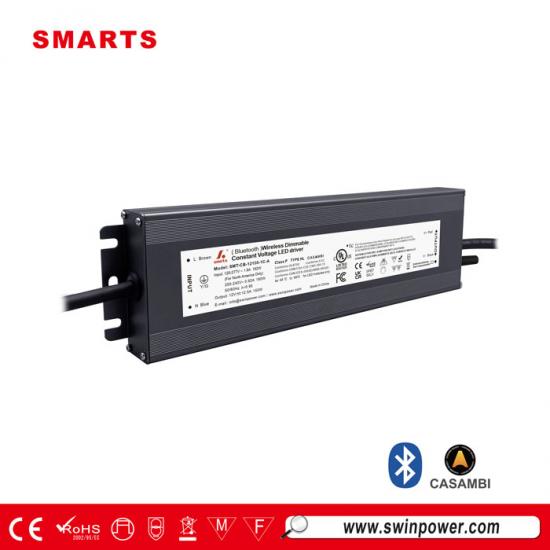

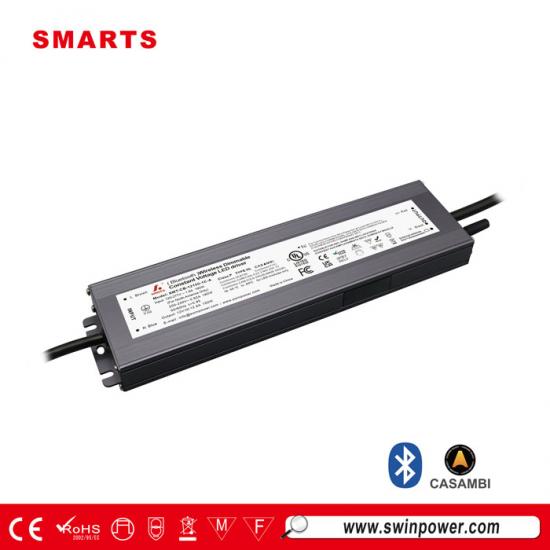

CASAMBI bluetooth constante spanning led voeding 12v/24v voor led verlichting
110-277VAC constante spanning, Bluetooth CASAMBI draadloze dimbare led driver IP66 waterdichte classificatie, goede warmteafvoer, eenvoudige en snelle installatie, UL-gecertificeerd, geschikt voor slimme LED-verlichtingsprojecten binnenshuis in Noord-Amerika.
Specificatie
| Model | SMT-CB-12150-1C-A | SMT-CB-24150-1C-A | SMT-CB-48150-1C-A | |
| Certificaat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | |||
| Uitvoer | DC-spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±0,5 V | |||
| Spanningsregeling | ≤0,5% | |||
| Nominale stroom | 12,5A | 6.25A | 3.13A | |
| Nominaal vermogen | 100W | |||
| Belastingregeling | ≤2% | ≤1% | ||
| Invoer | Spanningsbereik | 110~277VAC | ||
| Frequentiebereik | 47 - 63 Hz | |||
| Vermogensfactor bij volledige belasting | <15% | |||
| THD(Typ.) bij volledige belasting | ≥0,98 bij 230 VAC | |||
| Efficiëntie bij volledige belasting | 89% bij 120 VAC 91% bij 230 VAC | |||
| Wisselstroom (max.) | 1.8A | |||
| Inschakelstroom (typ.) | 35,2A, 510us@50%Ipeak 230VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||
| Overbelasting | ≤120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |||
| Te hoge temperatuur | Oppervlaktetemperatuur van de behuizing: 100℃±10℃, uitgeschakelde werkspanning, automatisch herstel na afkoeling | |||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | |||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10~500Hz, 5G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | |||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) | ||
| Spanning weerstaan |
I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC (EU)
I/PO/P: 1,8 kVAC I/P-FG: 1,8 kVAC O/P-FG: 1,8 kVAC (VS) |
|||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25 ℃ / 70% RV | |||
| EMC-emissie | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC CFR 47 Deel 15, Subdeel B (VS) | |||
| Anderen | Nettogewicht | ?KG | ||
| Dimensie | 279*78*25,1 mm (L*B*H) | |||
| Verpakking | 20 stuks/doos | |||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | |||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||||
|
|
|
|
|

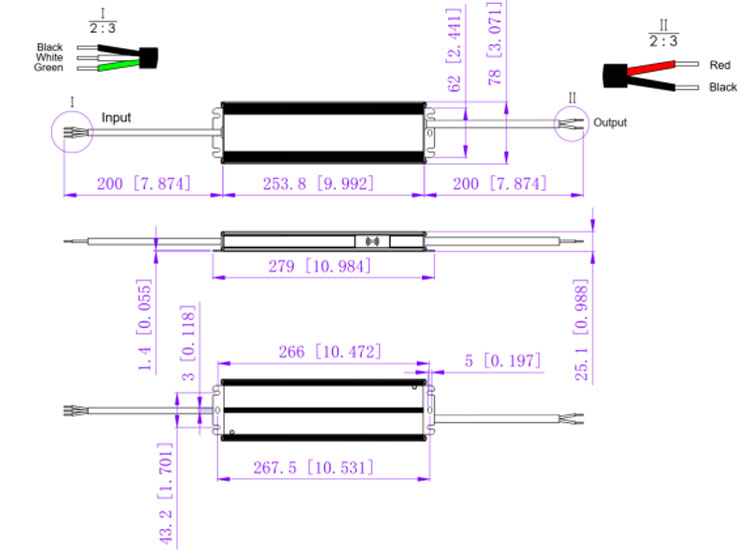

Mechanische specificatie
1. Ingangskabel 3*18AWG, zwarte kabel (L), witte kabel (N), groene kabel (G).
2. Uitgangskabel 2 *16AWG , Rode kabel (+) naar positieve kant (+), zwarte kabel (-) naar negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken.
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 4 |
| 13A | 6 | |
| 16A | 7 | |
| 20A | 9 | |
| 25A | 22 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 8 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| 25A | 22 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 26 | |
Opmerking
：
①De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 °C.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
kromme.
Dimmen Aansluitschema
Substantieel gebruik:
CASAMBI GEBRUIK Werking:
