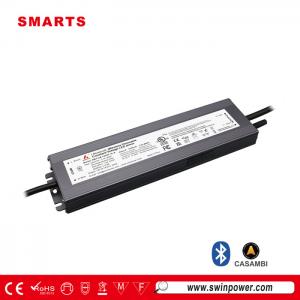

waterdichte ip67 12v/24v 100W CASAMBI Bluetooth draadloze dimbare led-lichtdriver voeding
De nieuwe Smartspower intelligente CASAMBI draadloze dimbare LED-driver Voorzien van ingebouwde actieve PFC. Biedt soepele, stabiele en flikkervrije dimfunctie tussen 1-100%. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. Wordt voornamelijk verkocht in Noord-Amerika.
Specificatie
| Model | SMT-CB-24100-1C-A | SMT-CB-48100-1C-A | |
| Certificaat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | ||
| Uitvoer | DC-spanning | 24V | 48V |
| Spanningstolerantie | ±0,5 V | ||
| Spanningsregeling | ≤0,5% | ||
| Nominale stroom | 4.17A | 2.08A | |
| Nominaal vermogen | 100W | ||
| Belastingregeling | ≤1% | ||
| Invoer | Spanningsbereik | 100 ~ 277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor bij volledige belasting | PF≥0,98@230VAC | ||
| THD(Typ.) bij volledige belasting | ≤15% | ||
| Efficiëntie bij volledige belasting | 89% bij 230 VAC | 91% bij 230 VAC | |
| Wisselstroom (max.) | 0,47A | 0,46A | |
| Inschakelstroom (typ.) | 53A, 250us@50%Ipeak 230VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overbelasting | ≤120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||
| Te hoge temperatuur | Oppervlaktetemperatuur van de behuizing: 100℃±10℃, uitschakelen van de spanning, automatisch herstel na temperatuurdaling | ||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 95% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 5G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) | |
| Spanning weerstaan |
I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC (EU)
I/PO/P: 1,8 kVAC I/P-FG: 1,8 kVAC O/P-FG: 1,8 kVAC (VS) |
||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25 ℃ / 70% RV | ||
| EMC-emissie | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC Deel 15, Subdeel B(VS) | ||
| Anderen | Nettogewicht | ?KG | |
| Dimensie | 196*69,8*42mm (L*B*H) | ||
| Verpakking | 10 stuks / STN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||
|
|
|
|
|

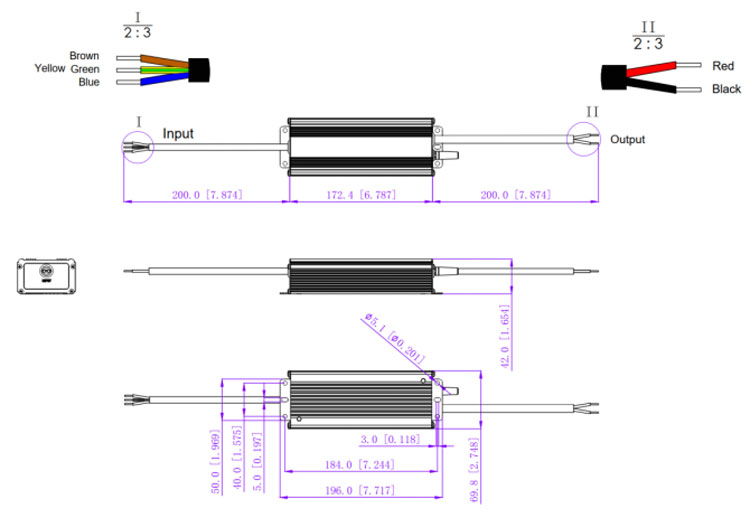

Mechanische specificatie
1. Ingangskabel 3*16AWG, Zwarte kabel (L), Witte kabel (N), Groene kabel (G).
2. Uitgangskabel 2*16AWG, rode kabel (+) naar positieve kant (+), zwarte kabel (-) naar negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken.
4. Geen dimfunctie, met externe antenne.
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 9 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 23 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 28 | |
| 20A | 36 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 21 |
| 13A | 28 | |
| 16A | 34 | |
| 20A | 43 | |
| 25A | 52 | |
Opmerking ：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 °C.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Dimmen Aansluitschema
Substantieel gebruik:
CASAMBI GEBRUIK Werking:
