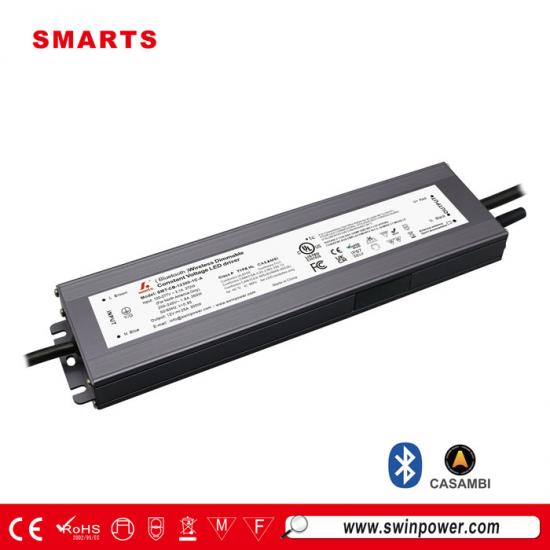

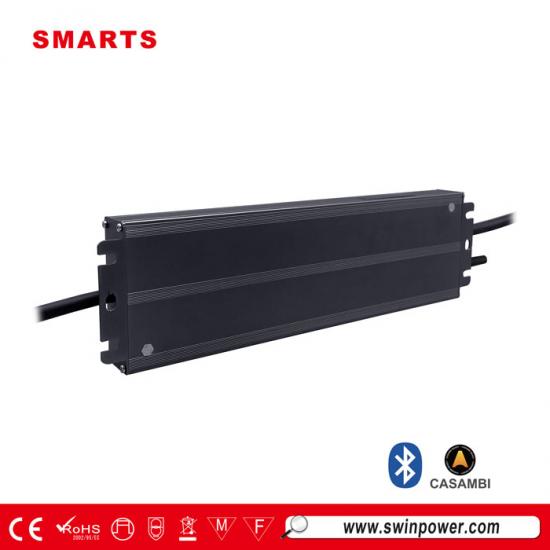

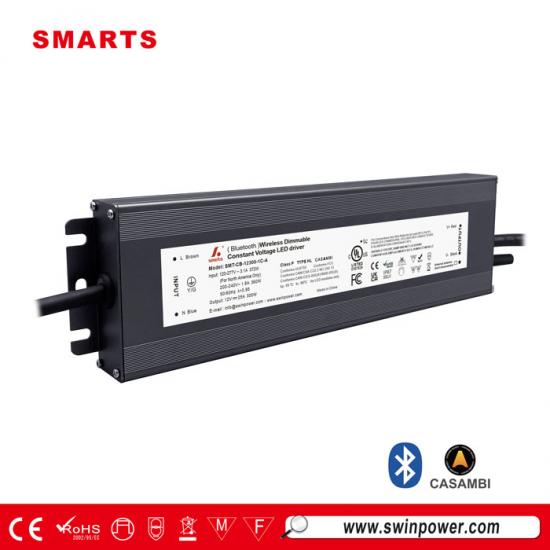

CASAMBI Bluetooth draadloze dimbare 12V/24V 300W constante spanning LED-driver voor buiten
CASAMBI draadloos dimbaar 300W LED-voeding Heeft een aluminium behuizing en een IP66-waterdichtheid, geschikt voor LED-verlichtingsprojecten binnen en buiten in vochtige omgevingen. Hij biedt soepele, stabiele en flikkervrije dimmogelijkheden tussen 1-100%. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting.
Specificatie
| Model | SMT-CB-12300-1C-A | SMT-CB-24300-1C-A | SMT-CB-36300-1C-A | SMT-CB-48300-1C-A | |
| Certificaat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | ||||
| Uitvoer | DC-spanning | 12V | 24V | 36V | 48V |
| Spanningstolerantie | ±0,5 V | ||||
| Spanningsregeling | ≤0,5% | ||||
| Nominale stroom | 25A | 12,5A | 8.33A | 6.25A | |
| Nominaal vermogen | 300W | ||||
| Belastingregeling | ≤3% | ||||
| Invoer | Spanningsbereik | 110~277VAC | |||
| Frequentiebereik | 47 - 63 Hz | ||||
| Vermogensfactor bij volledige belasting | ≥0,95 | ||||
| THD(Typ.) bij volledige belasting | ≤15% | ||||
| Efficiëntie bij volledige belasting | ≥89% bij 120 VAC | ≥91% bij 120 VAC | ≥89% bij 120 VAC | ≥91% bij 120 VAC | |
| ≥90% bij 230 VAC | ≥93% bij 230 VAC | ≥90% bij 230 VAC | ≥93% bij 230 VAC | ||
| ≥91% bij 277 VAC | ≥93% bij 277 VAC | ≥91% bij 277 VAC | ≥93% bij 277 VAC | ||
| Wisselstroom (max.) | 3.2A | ||||
| Inschakelstroom (typ.) | 45,6 A, 440 µs bij 50% piek bij 120 VAC 114 A, 55 µs bij 50% piek bij 230 VAC | ||||
| 94A, 480 µs bij 50% piek bij 277 VAC | |||||
| Nullastvermogen | ≤5W | ||||
| Lekstroom | ≤0,5W | ||||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |||
| Overbelasting | ≤120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||||
| Te hoge temperatuur | Oppervlaktetemperatuur van de behuizing: 100℃±10℃, uitgeschakelde o/p-spanning, automatisch herstel na | ||||
| temperatuurdaling | |||||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | ≤95℃ | ||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | ||||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||||
| Trilling | 10~500Hz, 5G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) | |||
| Spanning weerstaan | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC (EU) | ||||
| I/PO/P: 1,8 kVAC I/P-FG: 1,8 kVAC O/P-FG: 1,8 kVAC (VS) | |||||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25 ℃ / 70% RV | ||||
| EMC-emissie | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC Deel 15B(VS) | ||||
| Anderen | Nettogewicht | ?KG | |||
| Dimensie | 279*78*25,1 mm (L*B*H) | ||||
| Verpakking | 20 stuks/doos | ||||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||||
|
|
|
|
|
Mechanische specificatie
1. Ingangskabel 18AWG, Zwarte kabel (L), Witte kabel (N), Groene kabel (G).
2. Uitgangskabel 12AWG(12V), 14AWG(24V/36V/48V), rode kabel (+) naar positieve kant (+), zwarte kabel (-) naar negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken.
4. Geen dimmen, met externe antenne
Dimmen Aansluitschema
Substantieel gebruik:
CASAMBI GEBRUIK Werking:
