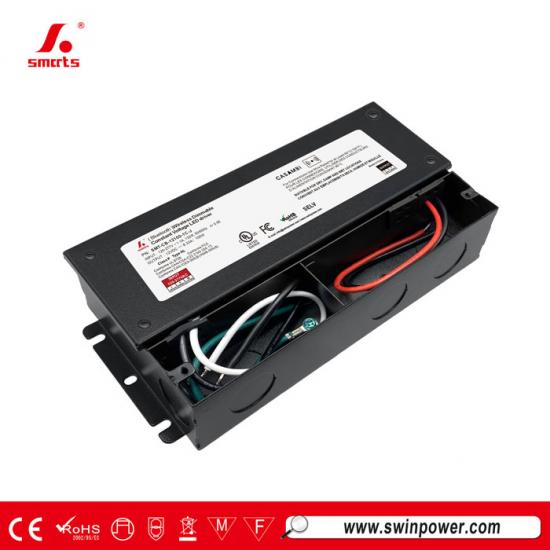

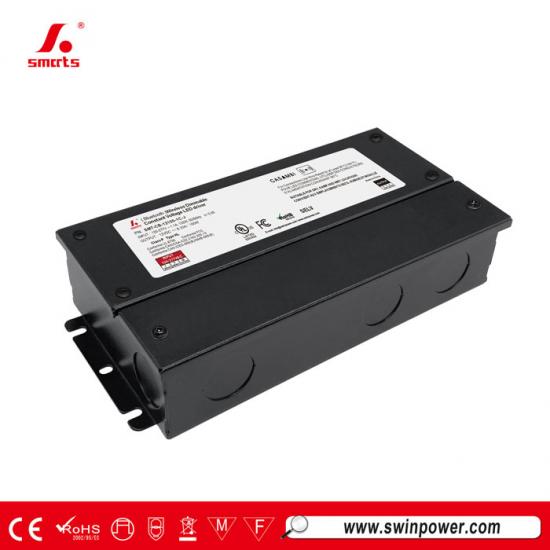

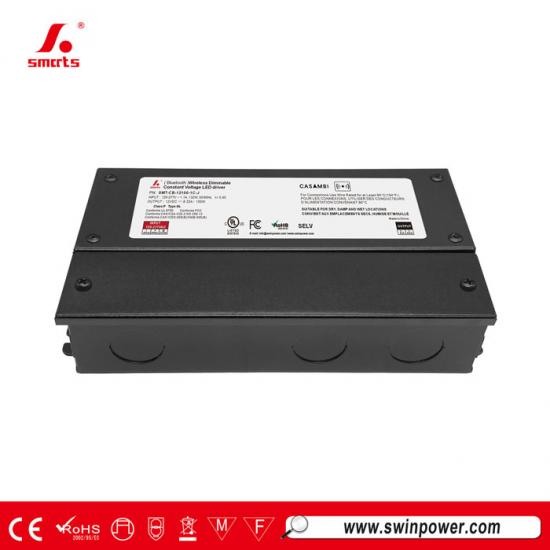

24V/48V 96W CASAMBI dimbare LED-driver met constante spanning en aansluitdoos
Dit Draadloze, dimbare LED-driver met constante spanning Het product heeft een geïntegreerd ontwerp met een aansluitdoos en een metalen behuizing voor uitstekende warmteafvoer. Het biedt eenvoudige bedrading en nauwkeurige dimregeling. Het is geschikt voor installatie in slimme LED-verlichtingsprojecten binnenshuis.
Specificatie
| Model | SMT-CB-24096-xC-J | SMT-CB-48096-xC-J | |
| Certificaat | UL / FCC / ICES-005 / TYPE HL / Klasse 2 / Klasse P / ROHS / REACH | ||
| Uitvoer | Gelijkspanning | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | |
| Belastingsregeling | ±3% | ±2% | |
| Lijnregeling | ±1% | ±1% | |
| Nominale huidige waarde | 4A | 2A | |
| Nominaal vermogen | 96W | 96W | |
| RIMPELS & RUIS (max.) | 300mVp-p | 208mVp-p | |
| Overschrijdingsspanning | <3% (volledige belasting) <4% (onbelast) | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 50/60 Hz | ||
| Arbeidsfactor bij vollast | >0,95 | ||
| THD (typ.) bij volledige belasting | ≤10% bij 120VAC ≤10% bij 277VAC | ||
| Rendement (typ.) bij volledige belasting |
87,5% bij 120VAC
90,0% bij 277VAC |
88,6% bij 120V wisselstroom
91,9% bij 277VAC |
|
| Wisselstroom (max.) | 1.1A | ||
| Inschakelstroom (typ.) | 49,6A/136 µs bij 50% Ipeak 120VAC 96,0A/146 µs bij 50% Ipeak 277VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat een uitzondering is verholpen. | |
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Schakel de uitgangsspanning uit en herstel deze automatisch zodra de temperatuur daalt. | ||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 95% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Trilling | 10 ~ 500 Hz, 5G 12 minuten/cyclus, XYZ-as 72 minuten per cyclus | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | |
| bestand tegen spanning | I/PO/P:1,88 kVAC I/P-FG:1,88 kVAC O/P-FG:0,5 kVAC | ||
| Isolatieweerstand | I/PO/P:>100MΩ / 500VDC / 25℃ / 70% RH | ||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 1 kV, gemeenschappelijke modus 2 kV | ||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | ||
| EMC-emissie | CFR47 FCC Deel 15 Subdeel B:2020; ANSI C63.4a-2017; ICES-005 Uitgave 5 | ||
| Anderen | Nettogewicht | 2 kg | |
| Dimensie | 188*95,4*42,7 mm (L*B*H) | ||
| Verpakking | 415*265*270 mm, 20 stuks per doos. | ||
| Notities | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Standaardinstellingen: Uitgangsspanning is gelijkspanning (DC). Uitgangsfrequentie is 5,2 kHz. | |||
| 3. LED-driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | |||
|
|
|
|
|

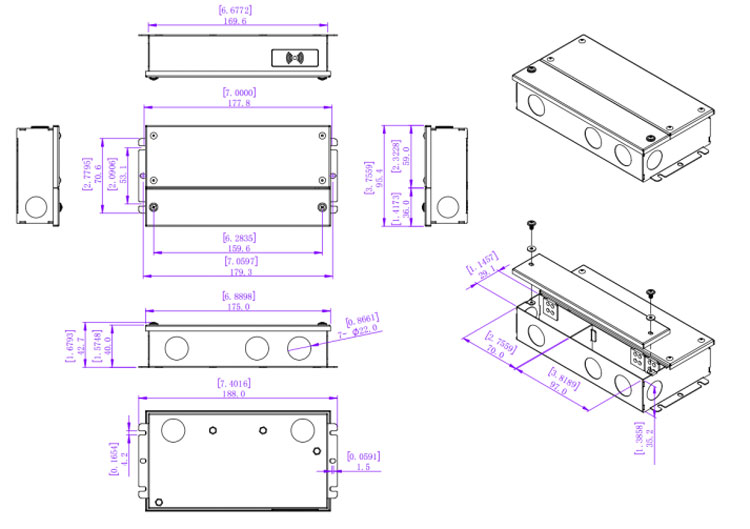

Mechanische specificatie
1. Invoerkabel 18AWG, Zwarte kabel (L), witte kabel (N), groene kabel (G).
2. Uitgangskabel 12AWG (12V), 14AWG (24V/36V/48V), rode kabel (+) naar de positieve kant (+), zwarte kabel (-) naar de negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet naar behoren en kan het beschadigd raken.
4. Geen dimfunctie, met externe antenne
Aansluitschema voor dimmen
Materieel gebruik:
CASAMBI GEBRUIK Bediening:
Gerelateerde producten
|

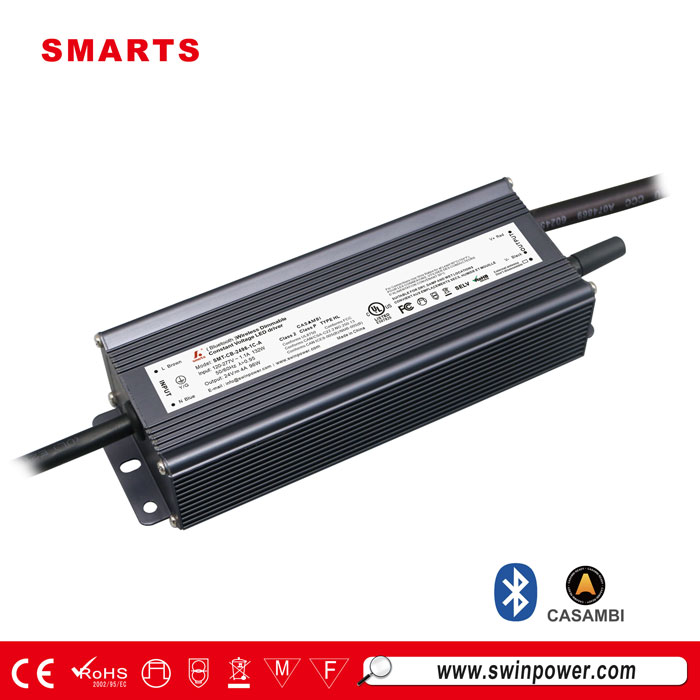

Deze 96W constante spanning CASAMBI dimbare LED-voeding Verkrijgbaar met 1 tot 5 kanalen, voorzien van een volledig aluminium behuizing voor uitstekende warmteafvoer, eenvoudige en snelle installatie en wordt geleverd met 7 jaar garantie.
