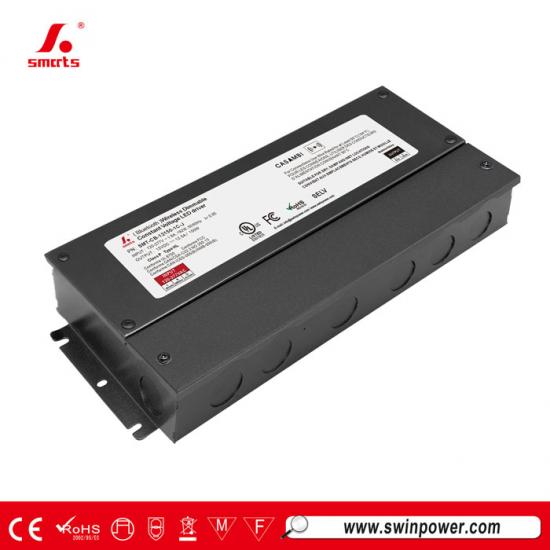

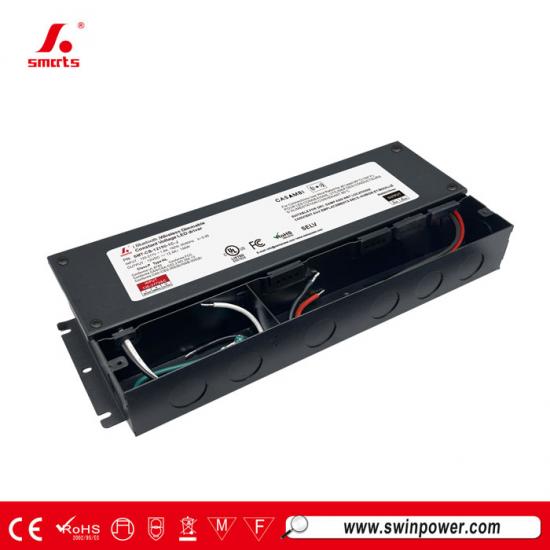

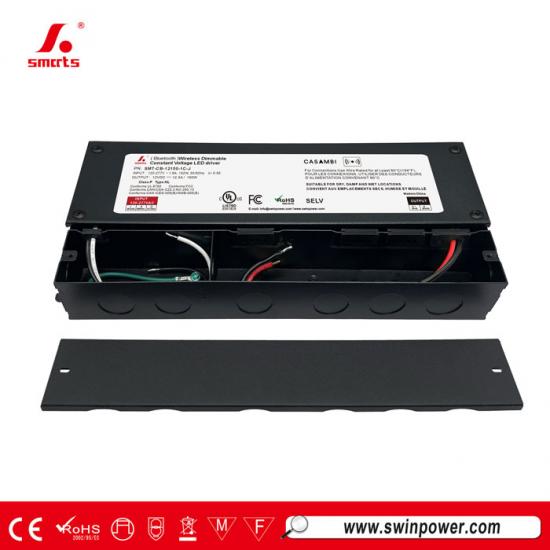

12V 150W constante spanning CASAMBI Draadloze Bluetooth-verbinding dimbare LED-driver aansluitdoos voeding voor LED-strips
PWM-uitgangsmodus, constante spanning, Bluetooth CASAMBI draadloze dimbare LED-voeding Met kortsluitings-, oververhittings- en overbelastingsbeveiliging. Unieke opties met 1 tot 5 kanalen zijn beschikbaar voor gebruikers. Beschikt over ultradiepe dimming met een dimbereik van 0-100%. Voldoet aan de wereldwijde veiligheidsvoorschriften voor verlichting.
Specificatie
| Model | SMT-CB-12150-xC-J | SMT-CB-24150-xC-J | SMT-CB-36150-xC-J | SMT-CB-48150-xC-J | |
| Certificaat | UL / FCC / ICES-005 / TYPE HL / Klasse P / ROHS / REACH | ||||
| Uitvoer | Gelijkspanning | 12V | 24V | 36V | 48V |
| Spanningstolerantie | ±0,5V | ±0,5V | ±1V | ±1V | |
| Belastingsregeling | ±3% | ±1% | ±1% | ±1% | |
| Lijnregeling | ≤1% | ≤1% | ≤1% | ≤1% | |
| Nominale huidige waarde | 12,5A | 6,25A | 4.17A | 3,125A | |
| Nominaal vermogen | 150W | 150W | 150W | 150W | |
| RIMPELS & RUIS (max.) | 250mVp-p | 230mVp-p | 270mVp-p | 200mVp-p | |
| Overschrijdingsspanning | <3% (volledige belasting) <4% (onbelast) | ||||
| Invoer | Spanningsbereik | 120-277VAC | |||
| Frequentiebereik | 50/60 Hz | ||||
| Arbeidsfactor bij vollast | >0,95 | ||||
| THD (typ.) bij volledige belasting | ≤15% bij 120VAC ≤15% bij 277VAC | ||||
| Rendement (typ.) bij volledige belasting |
89,0% bij 120V wisselstroom
91,5% bij 277VAC |
91,5% bij 120VAC
93,5% bij 277VAC |
89,0% bij 120V wisselstroom
91,5% bij 277VAC |
89,5% bij 120V wisselstroom
91,5% bij 277VAC |
|
| Wisselstroom (max.) | 1.6A | ||||
| Inschakelstroom (typ.) | 33A/99µs@50%Ipeak 120VAC 85,6A/266µs@50%Ipeak 277VAC | ||||
| Lekstroom | <0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | |||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | ||||
| Oververhitting | Schakel de uitgangsspanning uit en herstel deze automatisch zodra de temperatuur daalt. | ||||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+45℃ (zie onderstaande deratingcurve) | |||
| Werkvochtigheid | 20 - 95% RH niet-condenserend | ||||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||||
| Trilling | 10 ~ 500 Hz, 5G 12 minuten/cyclus, XYZ-as 72 minuten per cyclus | ||||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | |||
| bestand tegen spanning | I/PO/P:1,88 kVAC I/P-FG:1,88 kVAC O/P-FG:0,5 kVAC | ||||
| Isolatieweerstand | I/PO/P:>100MΩ / 500VDC / 25℃ / 70% RH | ||||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | ||||
| EMC-emissie | CFR47 FCC Deel 15 Subdeel B:2020; ANSI C63.4a-2017; ICES-005 Uitgave 5 | ||||
| Anderen | Nettogewicht | 2 kg | |||
| Dimensie | 293*125*42,7 mm (L*B*H) | ||||
| Verpakking | 335*270*280 mm 10 stuks/doos | ||||
| Notities | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | ||||
| 2. Standaardinstellingen: Uitgangsspanning is gelijkspanning (DC). Uitgangsfrequentie is 5,2 kHz. | |||||
| 3. LED-driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | |||||
|
|
|
|
|

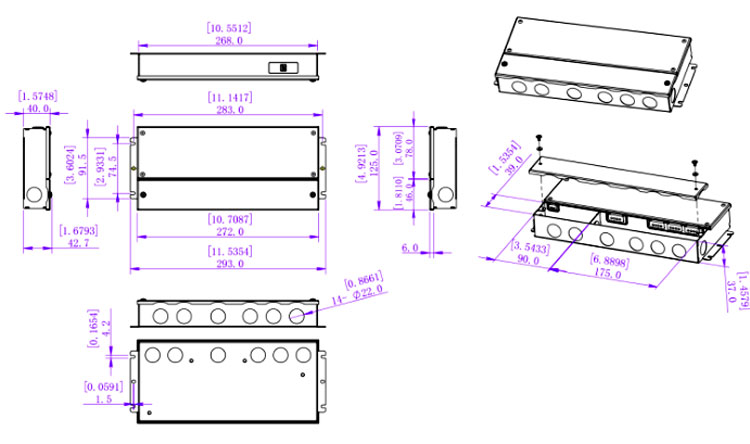

Mechanische specificatie
1. Invoerkabel 18AWG, Zwarte kabel (L), witte kabel (N), groene kabel (G).
2. Uitgangskabel 12AWG (12V), 14AWG (24V/36V/48V), rode kabel (+) naar de positieve kant (+), zwarte kabel (-) naar de negatieve kant (-).
3. Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet naar behoren en kan het beschadigd raken.
4. Geen dimfunctie, met externe antenne
Aansluitschema voor dimmen
Materieel gebruik:
CASAMBI GEBRUIK Bediening:
Gerelateerde producten
|

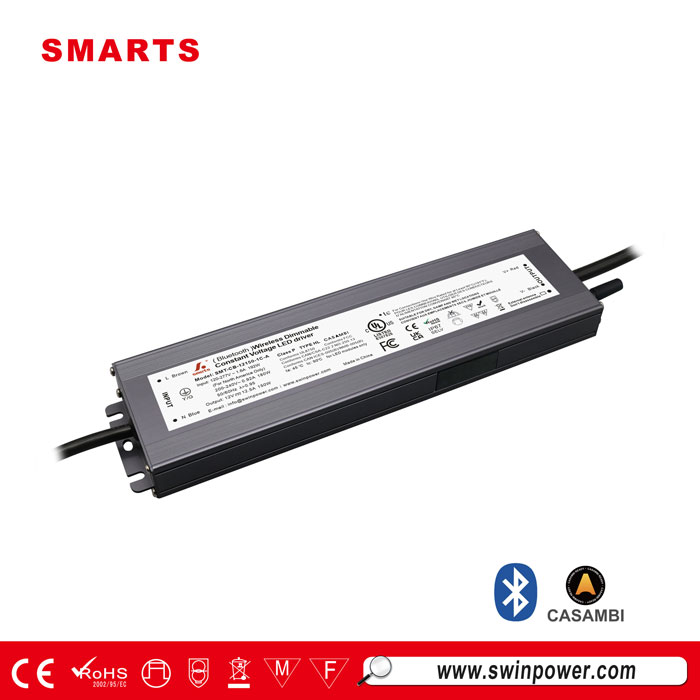

Constante spanning 150W draadloze Bluetooth CASAMBI dimbare LED-driver Met een aluminium behuizing voor uitstekende warmteafvoer en een IP67 waterdichtheidsclassificatie. Voldoet aan de wereldwijde veiligheidsvoorschriften voor verlichting. Wordt geleverd met 7 jaar garantie.
