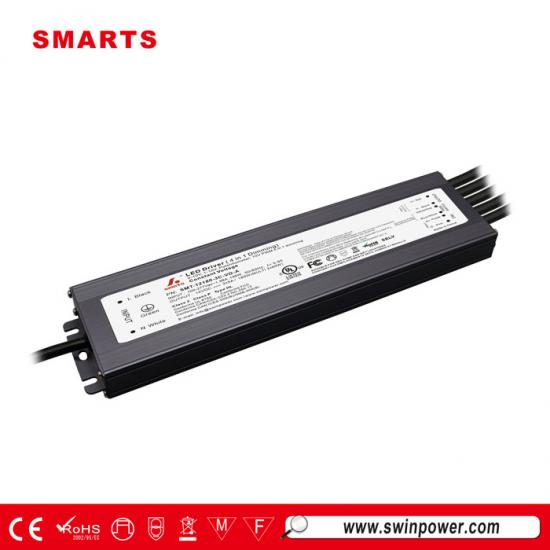

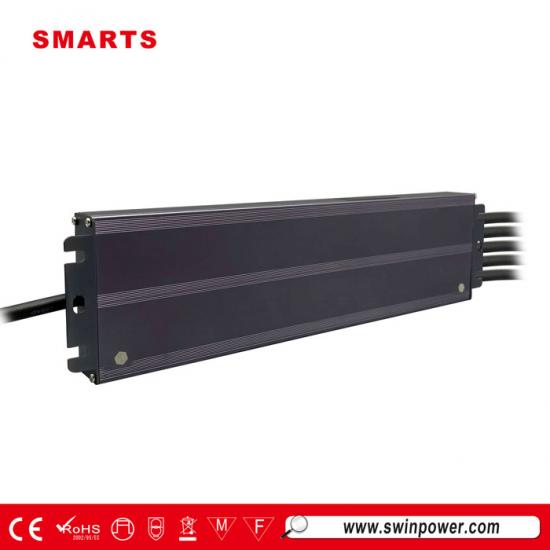

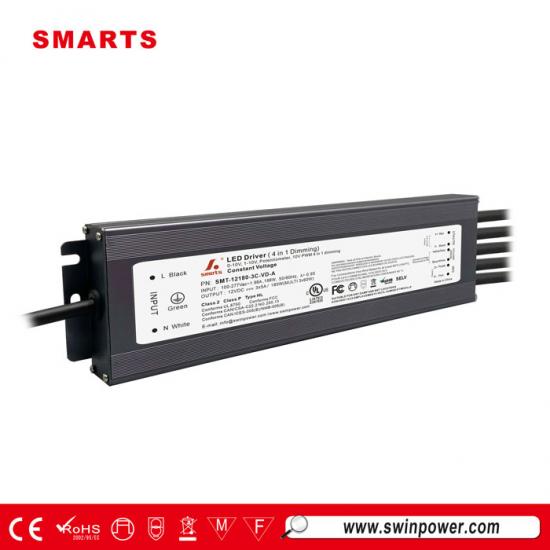

waterdichte pwm 180w 0-10 volt dimbare led driver lichtstrip voeding
Deze nieuwe, verbeterde0-10V dimbare LED-voeding 180W 12V constante spanning De werkmodus heeft een efficiëntie tot 91,5%. Aluminium behuizing, waterdicht conform IP67, geschikt voor verlichtingsprojecten buitenshuis in vochtige ruimtes.
Specificatie
| Model | SMT-12180-3C-VD-A | |
| Certificaat | UL / FCC / Type HL / Klasse P / Klasse 2 / SELV / CE / RoHS / REACH | |
| Uitvoer | DC-spanning | 12V |
| Spanningstolerantie | ±1% | |
| Spanningsregeling | ≤0,5% | |
| Nominale stroom | 3*5A | |
| Nominaal vermogen | 180W (3*60W) | |
| Belastingregeling | ≤1% | |
| Invoer | Spanningsbereik | 100-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Vermogensfactor (typisch) bij volledige belasting | ≥0,99@120VAC ≥0,95@277VAC | |
| THD(Typ.) bij volledige belasting | <20% bij 120VAC en 277VAC | |
| Efficiëntie (typisch) bij volledige belasting | ≥90% bij 120 VAC ≥91,5% bij 277 VAC |
|
| Wisselstroom (max.) | 2.1A | |
| Stand-byvermogen | ≤0,5W | |
| Inschakelstroom (typ.) | 23A,1,3ms bij 50%Ipeak120VAC;49A,960us@50%Ipeak277VAC | |
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen |
| Overbelasting | ≤120% Constante stroommodus, automatisch herstel nadat de storing is verholpen | |
| Te hoge temperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling | |
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) |
| Werkvochtigheid | 20 - 95% RV niet-condenserend | |
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |
| OmgevingsTEMPERATUUR | 45℃ | |
| Koffer TEMP. | 90℃ | |
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 (VS) |
| Spanning weerstaan | I/PO/P: 1,8 kVAC I/P-FG: 1,8 kVAC O/P-FG: 1,8 kVAC (VS) | |
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | |
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B (VS) | |
| Test op overspanningsimmuniteit | Verschillende modus: 2 kV, gemeenschappelijke modus: 4 kV | |
| Anderen | Nettogewicht | 1,45 kg |
| Dimensie | 232*78,1*25,3 mm (L*B*H) | |
| Verpakking | 10 stuks / STN | |
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | ||
| 4. Standaardstatussen: De uitvoermodus is standaard VR-uitvoer. De dimcurve is een gamma2.2-curve. | ||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||
|
|
 |
 |
 |

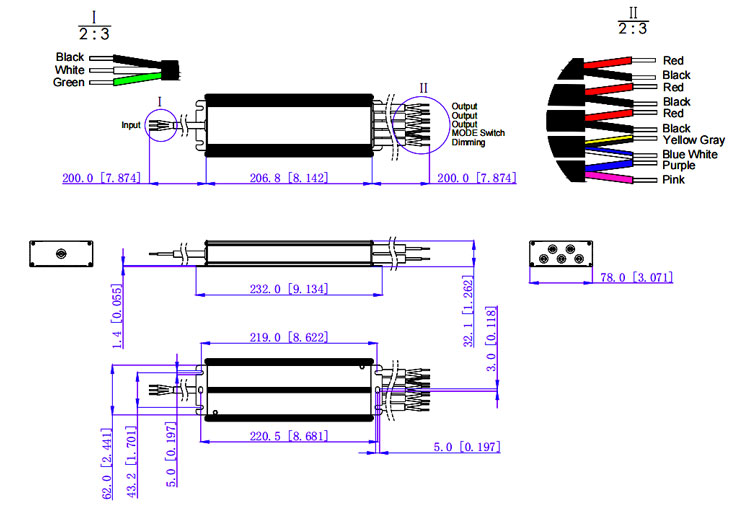

Mechanische specificatie
| Amerikaanse draadmeter | |
| DH101 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitgangsdraad (12V) | Rood(V+) Zwart(V-)(2*18AWG) |
| Rood(V+) Zwart(V-)(2*18AWG) | |
| Rood(V+) Zwart(V-)(2*18AWG) | |
| Functie schakeldraad | Blauw&Wit en Geel&Grijs (2*18AWG) |
| Dimdraad | Paars(D+) Roze(D-)(2*18AWG) |
| Opmerkingen: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 8 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 24 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers aangesloten op Type C worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 ℃.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek
kromme.
Dimfunctie
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

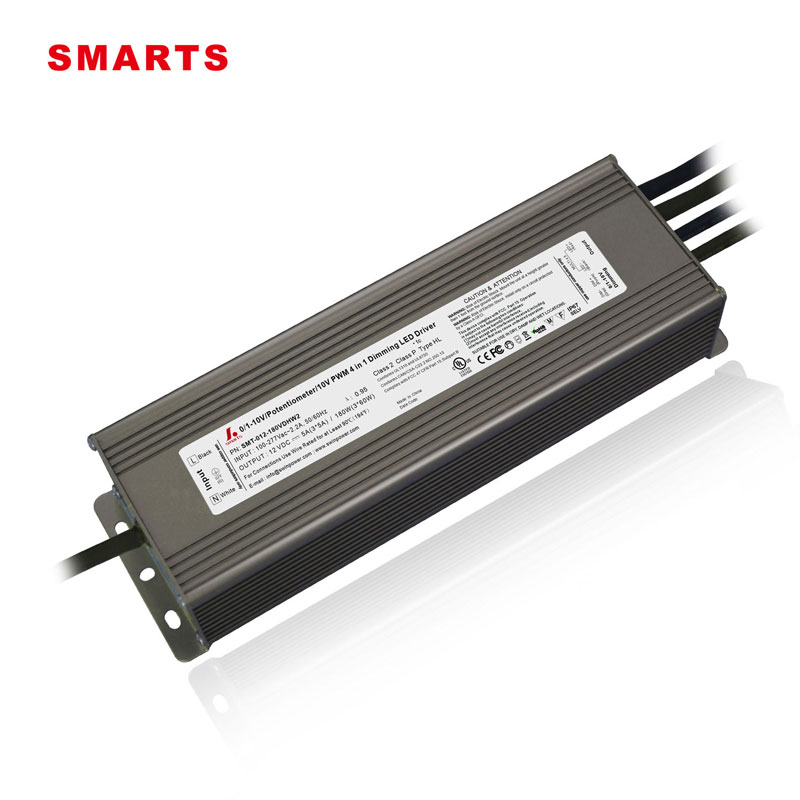

Constante spanning180W klasse 2 0 10V dimbare led-voedingAluminium behuizing, waterdicht conform IP67. Goede warmteafvoer, conform de wereldwijde regelgeving voor veiligheidsverlichting. Met kortsluit-, oververhittings- en overbelastingsbeveiliging. 7 jaar garantie.
