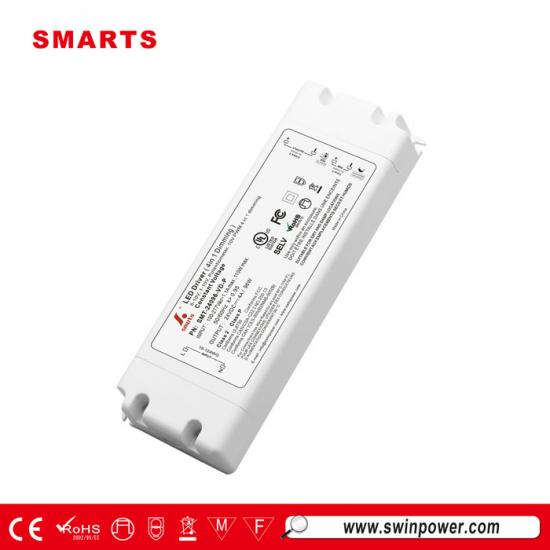

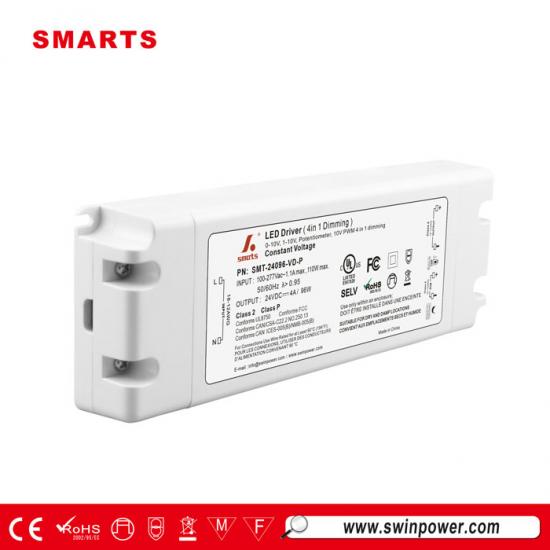

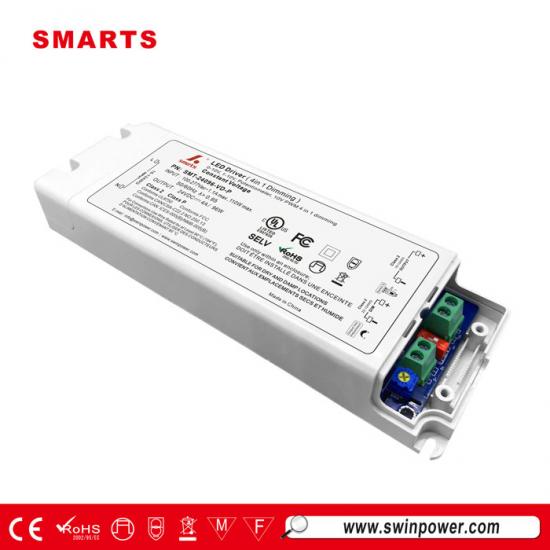

pwm 0-10v dimbare constante spanning led-voeding voor led-verlichting 96w
De nieuwe, verbeterde versie van Smartspower0 10v dimbare LED-voeding 96WWerkt op een constante spanning en heeft een efficiëntie tot 91%. Het dimbereik is 0-100% ultradiep dimmen. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting en heeft 7 jaar garantie.
Specificatie
| Model | SMT-24096-VD-P | SMT-48096-VD-P | |
| Certificaat | UL / cUL / FCC / Klasse P / Klasse 2 / SELV / RoHS | ||
| Uitvoer | DC-spanning | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | |
| Spanningsregeling | ≤1% | ≤0,5% | |
| Belastingregeling | ≤1% | ≤1% | |
| Nominale stroom | 4A | 2A | |
| Nominaal vermogen | 96W | ||
| Spanningsrimpel | 296mVp-p | 176mVp-p | |
| Overschrijdingsspanning | <3% (volle belasting) <4% (geen belasting) | ||
| Aanpassing van de uitgangsspanning | 24-26V | 48-50V | |
| Selectie van de uitvoermodus | |||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | |||
| Invoer | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) bij volledige belasting | >0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | <15% bij 120 V <15% bij 277 V | ||
| Efficiëntie (typisch) bij volledige belasting | ≥88,0% bij 120 VAC ≥91,5% bij 277 VAC |
≥87,2% bij 120 VAC ≥90,6% bij 277 VAC |
|
| Wisselstroom (max.) | ≤1,0A bij 120VAC ≤0,43A bij 277VAC | ||
| Stand-byvermogen | ≤0,5W | ||
| Inschakelstroom (typ.) | 51A bij 50% Ipiek 208us bij 120VAC, 118A bij 50% Ipiek 452us bij 277VAC. | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | |
| Overbelasting | ≥120%, Constante - Huidige modus, automatisch herstel na uitzondering | ||
| Te hoge temperatuur | Wanneer de omgevingstemperatuur hoger is dan 55℃ ±5℃, wordt de uitgang uitgeschakeld | ||
| Omgeving | Werkende TEMP. | -40~+40℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as 72 minuten elk | ||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 | |
| Spanning weerstaan | I/PO/P: 1,88 kVAC | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV | ||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | ||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | ||
| Anderen | Nettogewicht | 0,36 kg | |
| Dimensie | 178*61,1*24 mm (L*B*H) | ||
| Verpakking | 290*215*140mm 20 stuks / doos | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | |||
| 4. Standaardstatussen: De uitgangsmodus is standaard PWM-uitvoer. De dimcurve is een gamma2.2-curve. | |||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| SD8 | |
| Ingangsdraad | DG128-3P |
| Uitgangsdraad | DG128-2P |
| Dimdraad | DG128-2P |
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 9 |
| 13A | 12 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 21 |
| 13A | 27 | |
| 16A | 33 | |
| 20A | 42 | |
| 25A | 52 | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

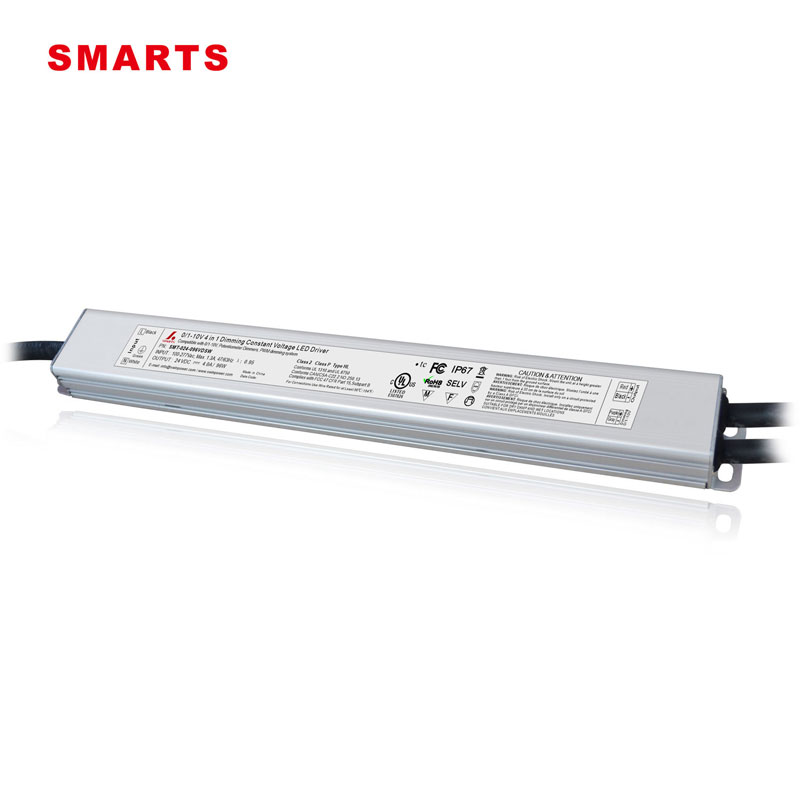

Ultradunne maat96W 24V constante spanning 0-10V dimbare LED-driverVolledig aluminium behuizing, waterdicht conform IP67, goede warmteafvoer. UL-gecertificeerd, in overeenstemming met de wereldwijde regelgeving voor veiligheidsverlichting, geschikt voor de installatie van verlichtingsprojecten in kleine buitenruimtes.
