0-10V dimmen pwm constante spanning 120W led driver voeding 12V 24V 48V

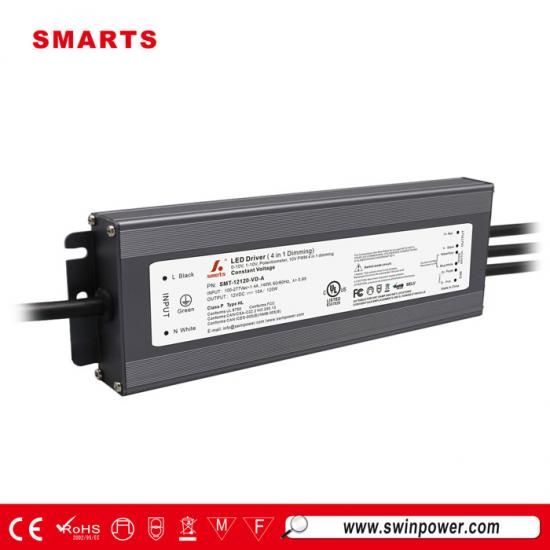

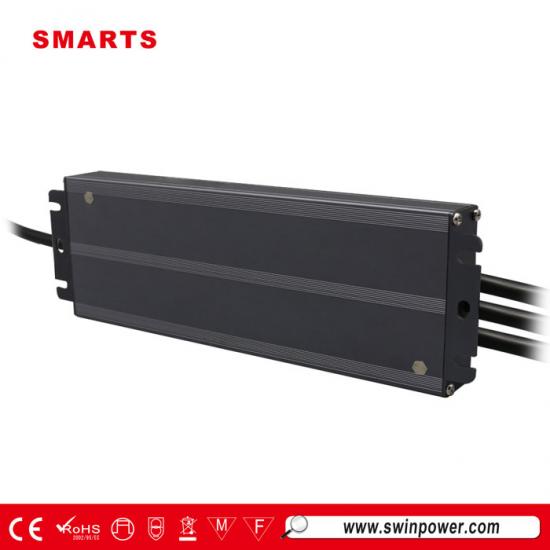

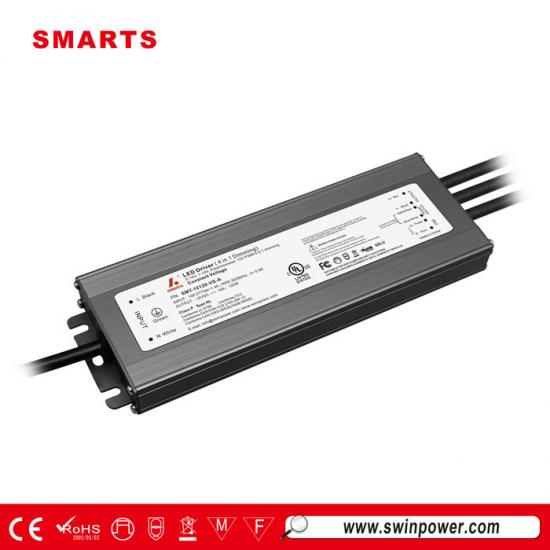

Smartspower nieuw geüpgradedconstante spanning 0-10V dimbare 120W LED-driver,Ingebouwde actieve PFC-functie, rendement tot 91%. Met kortsluit-/oververhittings-/overbelastingsbeveiliging. UL-gecertificeerd, conform de wereldwijde regelgeving voor veiligheidsverlichting. 7 jaar garantie.
Specificatie
| Model | SMT-12120-VD-A | SMT-24120-VD-A | SMT-48120-VD-A | |
| Certificaat | UL / cUL / FCC / Klasse P / Klasse 2 | |||
| Uitvoer | DC-spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | ±2% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingregeling | ≤4% | ≤2% | ≤2% | |
| Nominale stroom | 10A | 5A | 2,5A | |
| Nominaal vermogen | 120W | |||
| Spanningsrimpel | 400mVp-p | 296mVp-p | 176mVp-p | |
| Overschrijdingsspanning | <3% (volle belasting) <4% (geen belasting) | |||
| Selectie van de uitvoermodus | Wanneer de blauw-witte en de geel-grijze draad bij de uitgangsaansluiting kortgesloten zijn, duidt dit op de pulsbreedtemodulatie (PWM)-modus. Wanneer ze losgekoppeld zijn, duidt dit op de spanningsregeling (VR)-modus van gelijkstroomspanningsmodulatie. | |||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | ||||
| Invoer | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 47 - 63 Hz | |||
| Vermogensfactor (typisch) bij volledige belasting | >0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | <15% bij 120 V <15% bij 277 V | |||
| Efficiëntie (typisch) bij volledige belasting | ≥88,5% bij 120 VAC ≥91,0% bij 277 VAC |
≥89,7% bij 120 VAC ≥92,7% bij 277 VAC |
≥89,8% bij 120 VAC ≥92,4% bij 277 VAC |
|
| Wisselstroom (max.) | ≤1,25A bij 120VAC ≤0,52A bij 277VAC | |||
| Stand-byvermogen | ≤0,5W | |||
| Inschakelstroom (typ.) | 51A bij 50% Ipiek 208us bij 120VAC, 118A bij 50% Ipiek 452us bij 277VAC. | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | ||
| Overbelasting | ≥120%, Constante - Huidige modus, automatisch herstel na uitzondering | |||
| Te hoge temperatuur | Wanneer de omgevingstemperatuur hoger is dan 55℃ ±5℃, wordt de uitgang uitgeschakeld | |||
| Omgeving | Werkende TEMP. | -40~+40℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | |||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as 72 minuten elk | |||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 | ||
| Spanning weerstaan | I/PO/P: 1,88 kVAC; I/P-FG: 1,5 kVAC; O/P-FG: 0,5 kVAC | |||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | |||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | |||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | |||
| Anderen | Nettogewicht | 0,56 kg | ||
| Dimensie | 188*61,4*25,5 mm (L*B*H) | |||
| Verpakking | 415*230*170mm 20 stuks / doos | |||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | ||||
| 4. Standaardtoestanden: De uitvoermodus is standaard VR-uitvoer. De dimcurve is een gamma2.2-curve. | ||||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| SD8 | |
| Ingangsdraad | DG128-3P |
| Uitgangsdraad | DG128-2P |
| Dimdraad | DG128-2P |
MCB-aanbeveling：
| Amerikaanse draadmeter | |
| CA7 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3*18 AWG) |
| Uitgangsdraad | 12V: Rood (V+) Zwart (V-) (2*16 AWG) |
| 24V: Rood (V+) Zwart (V-) (2*18 AWG) | |
| Functie schakeldraad | Geelgrijs en blauwwit. (2*18 AWG) |
| Dimdraad | Paars (D+) Roze (D-) (2*18AWG) |
| Opmerkingen: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

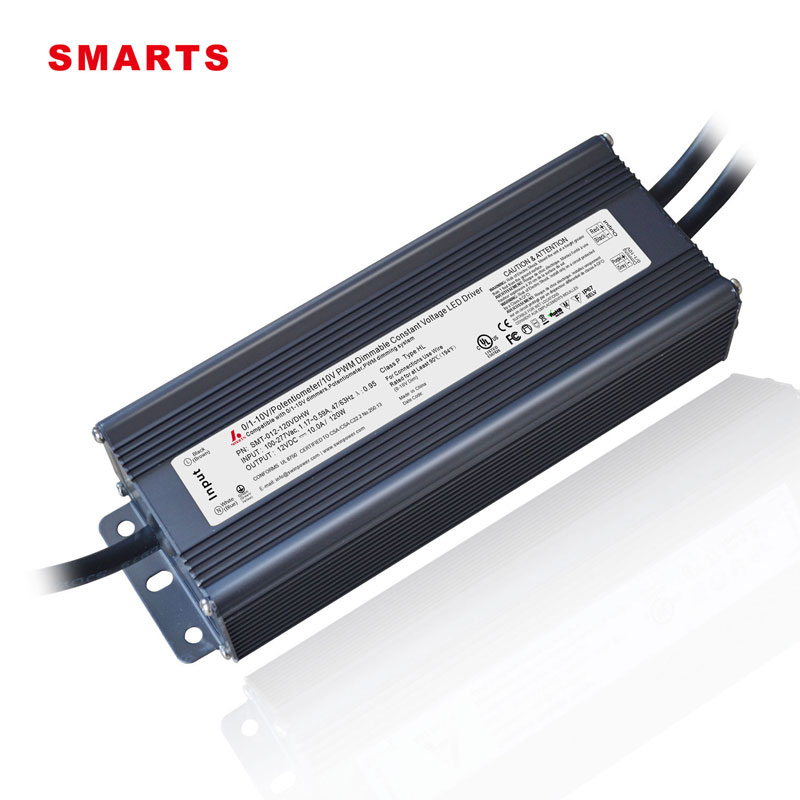

Dit120W constante spanning 0-10V dimbare led-voedingGoede warmteafvoer, aluminium behuizing, waterbestendig conform IP67,7 jaar garantie
