waterdichte 0-10v dimbare constante spanning 150w 12v 24v 36v 48v led-voeding striplichtdriver

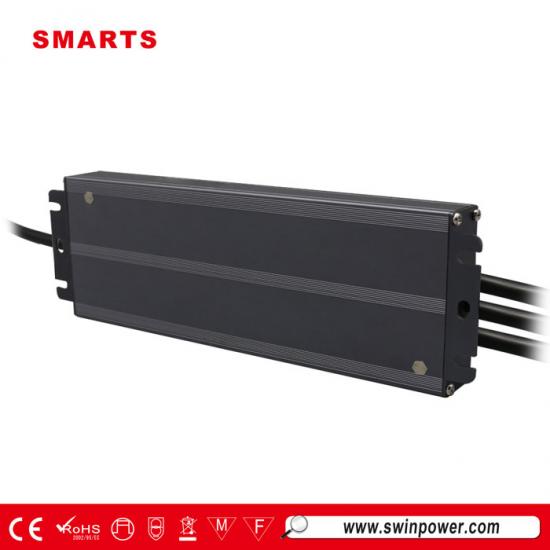

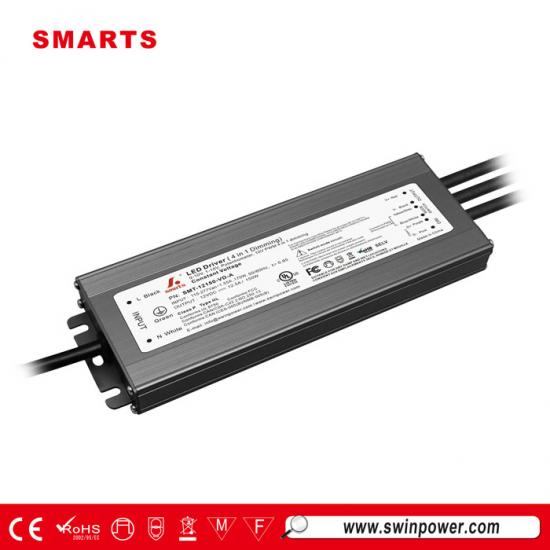

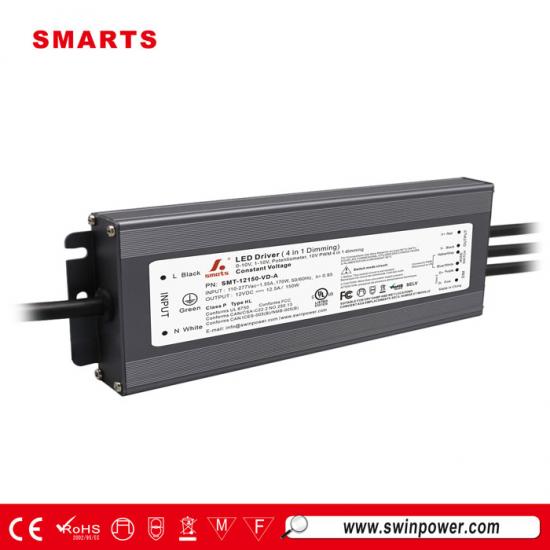

De nieuwe, verbeterde versie van Smartspower 0 10v dimbare led voeding 150W Heeft een constante spanningsmodus en een rendement tot 92%. Aluminium behuizing, goede warmteafvoer. Geschikt voor verlichtingsprojecten in vochtige buitenruimtes.
Specificatie
| Model | SMT-12150-VD-A | SMT-24150-VD-A | SMT-36150-VD-A | SMT-48150-VD-A | |
| Certificaat | UL / cUL / FCC / Klasse P | ||||
| Uitvoer | DC-spanning | 12V | 24V | 36V | 48V |
| Spanningstolerantie | ±4% | ±2,5% | ±1,38% | ±1,25% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingregeling | ≤2% | ≤1% | ≤1% | ≤1% | |
| Nominale stroom | 12,5A | 6.25A | 4.17A | 3.13A | |
| Nominaal vermogen | 150W | ||||
| Spanningsrimpel | 250mVp-p | 250mVp-p | 250mVp-p | 250mVp-p | |
| Overschrijdingsspanning | <5% (volle belasting) | <10% (volle belasting) | <10% (volle belasting) | <10% (volle belasting) | |
| Selectie van de uitvoermodus | Wanneer de zwarte draad en de witgrijze draad bij de uitgangsaansluiting kortgesloten zijn, duidt dit op de pulsbreedtemodulatie (PWM)-modus. Wanneer ze losgekoppeld zijn, duidt dit op de spanningsregeling (VR)-modus van gelijkstroomspanningsmodulatie. | ||||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | |||||
| Invoer | Spanningsbereik | 120-277VAC | |||
| Frequentiebereik | 47 - 63 Hz | ||||
| Vermogensfactor (typisch) bij volledige belasting | >0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
>0,98 bij 120 VAC >0,96 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | <15% bij 120 V <15% bij 277 V | ||||
| Efficiëntie (typisch) bij volledige belasting | ≥86% bij 120 VAC ≥89,5% bij 277 VAC |
≥88,5% bij 120 VAC ≥91,5% bij 277 VAC |
≥88,5% bij 120 VAC ≥92% bij 277 VAC |
≥88,5% bij 120 VAC ≥91% bij 277 VAC |
|
| Wisselstroom (max.) | ≤1,7A bij 120VAC ≤0,68A bij 277VAC | ||||
| Stand-byvermogen | ≤0,5W | ||||
| Inschakelstroom (typ.) | 68A 208us@50%Ipeak 120VAC 100A 452us@50%Ipeak 277VAC | ||||
| Lekstroom | <0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | |||
| Overbelasting | ≥120%, Constante - Huidige modus, automatisch herstel na uitzondering | ||||
| Te hoge temperatuur | Wanneer de behuizingtemperatuur 100℃±10℃ bereikt, schakelt de voeding de uitgang uit en kan de temperatuurdaling automatisch worden hersteld | ||||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | ||||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as 72 minuten elk | ||||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 | |||
| Spanning weerstaan | I/PO/P: 1,88 kVac; I/P-FG: 1,88 kVac; O/P-FG: 0,5 kVac | ||||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | ||||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | ||||
| Anderen | Nettogewicht | 0,83 kg | |||
| Dimensie | 200*78*25,1 mm (L*B*H) | ||||
| Verpakking | 10 stuks / doos | ||||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | |||||
| 4. Standaardtoestanden: De uitvoermodus is standaard VR-uitvoer. De dimcurve is een gamma2.2-curve. | |||||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||||
|
|
 |
 |
 |

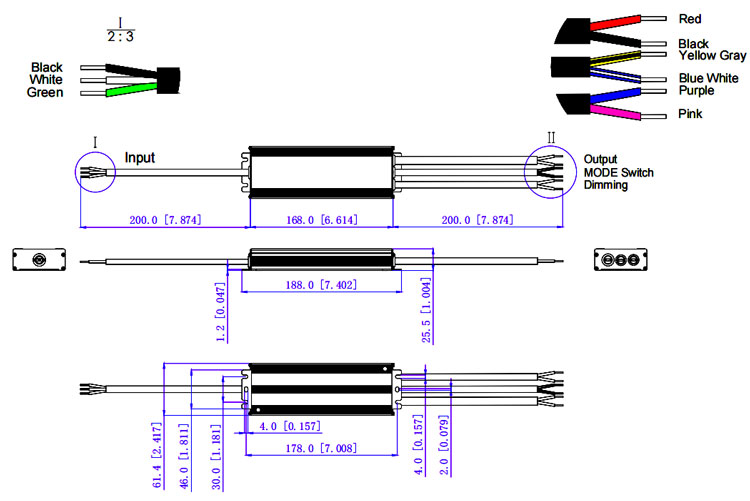

Mechanische specificatie
| Amerikaanse draadmeter | |
| DT61 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) Klem op de behuizing (3*18AWG) |
| Uitgangsdraad | Rood (V+) Zwart (V-) (2*16AWG) (12V&24V versie) |
| Rood (V+) Zwart (V-) (2*18AWG) (36V&48V versie) | |
| Functie schakeldraad | Blauw&Wit en Geel&Grijs (2*18AWG) |
| Dimdraad | Paars (D+) Roze (D-) (2*18AWG) |
| Opmerkingen: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers aangesloten op Type C worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 ℃.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek
kromme.
Dimfunctie
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

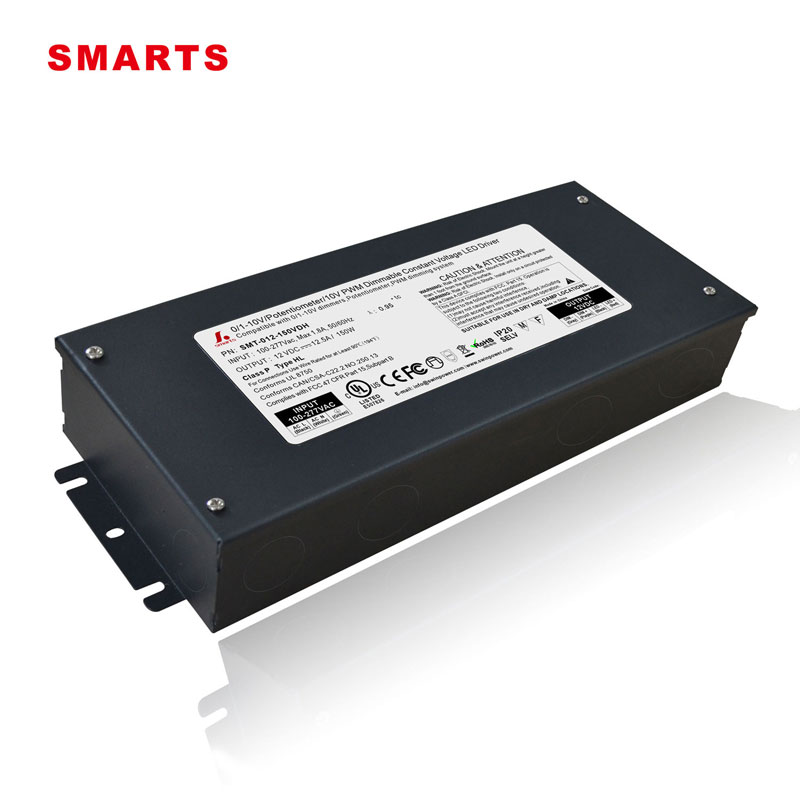

Universeel ingangsspanningsbereik van 100-277 VAC150W 0-10V dimbare LED-driverGeïntegreerd met aansluitdoos. Metalen behuizing, goede warmteafvoer, UL-certificering, voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting, 7 jaar garantie.
