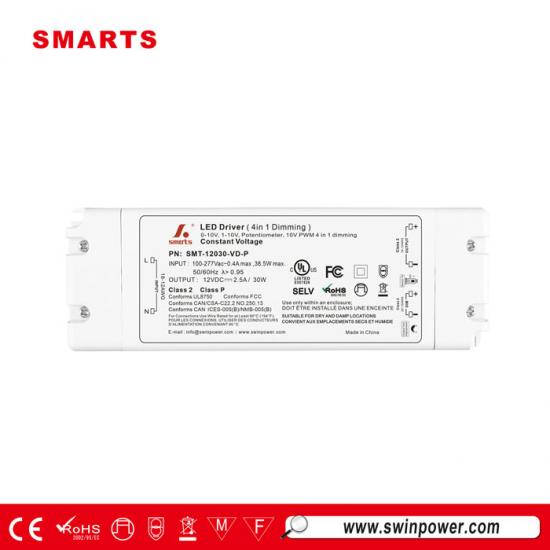

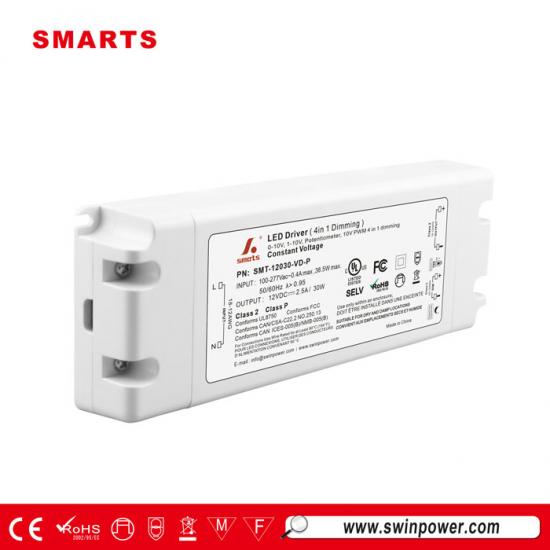

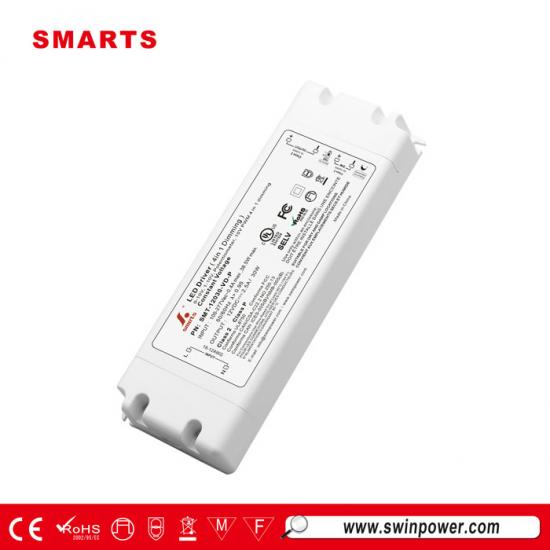

pwm 0 10v dimbaar 12v 24v 48v 30W constante spanning led voeding kunststof behuizing
0 10v dimbare led driver 30W12V 24V 48V. Volledig kunststof beschermbehuizing. Dimbereik van 0-100%. Zeer diep dimmend. UL-gecertificeerd, in overeenstemming met de wereldwijde regelgeving voor veiligheidsverlichting. 7 jaar garantie.
Specificatie
| Model | SMT-12030-VD-P | SMT-24030-VD-P | SMT-48030-VD-P | |
| Certificaat | UL / cUL / FCC / Klasse P / Klasse 2 | |||
| Uitvoer | DC-spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±5% | ±2,5% | ±1,25% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingregeling | ≤2% | ≤1% | ≤1% | |
| Nominale stroom | 2,5A | 1,25A | 0,63A | |
| Nominaal vermogen | 30W | |||
| Spanningsrimpel | 500mVp-p | 400mVp-p | 350mVp-p | |
| Overschrijdingsspanning | <10% (volle belasting) | <10% (volle belasting) | <10% (volle belasting) | |
| Aanpassing van de uitgangsspanning | 12-13V | 24-26V | 48-50V | |
| Selectie van de uitvoermodus | ||||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | ||||
| Invoer | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 47 - 63 Hz | |||
| Vermogensfactor (typisch) bij volledige belasting | >0,98 bij 1200 VAC >0,95 bij 277 VAC |
>0,98 bij 1200 VAC >0,95 bij 277 VAC |
>0,98 bij 1200 VAC >0,95 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | <15% bij 120 V <15% bij 277 V | |||
| Efficiëntie (typisch) bij volledige belasting | ≥78% bij 120 VAC ≥80% bij 277 VAC |
≥82,5% bij 120 VAC ≥84% bij 277 VAC |
≥83,5% bij 120 VAC ≥85% bij 277 VAC |
|
| Wisselstroom (max.) | ≤0,4A bij 120VAC ≤0,16A bij 277VAC | |||
| Stand-byvermogen | ≤0,5W | |||
| Inschakelstroom (typ.) | 25A, 120us bij 50% piek 120VAC 60A, 136us bij 50% piek 277VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | ||
| Overbelasting | ≥120%, Constante - Huidige modus, automatisch herstel na uitzondering | |||
| Te hoge temperatuur | Wanneer de omgevingstemperatuur hoger is dan 55℃ ±5℃, wordt de uitgang uitgeschakeld | |||
| Omgeving | Werkende TEMP. | -40~+40℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 - 90% RV niet-condenserend | |||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as 72 minuten elk | |||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 | ||
| Spanning weerstaan | I/PO/P: 1,88 kVac | |||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | |||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV | |||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | |||
| Anderen | Nettogewicht | 0,25 kg | ||
| Dimensie | 155*54*19,7 mm (L*B*H) | |||
| Verpakking | 350*240*135mm 40 stuks / doos | |||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | ||||
| 4. Standaardstatussen: De standaarduitvoermodus is PWM-uitvoer. De dimcurve is een gamma2.2-curve. |
||||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| SD5 | |
| Ingangsdraad | DG126-3P |
| Uitgangsdraad | DG126-2P |
| Dimdraad | DG126-2P |
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
