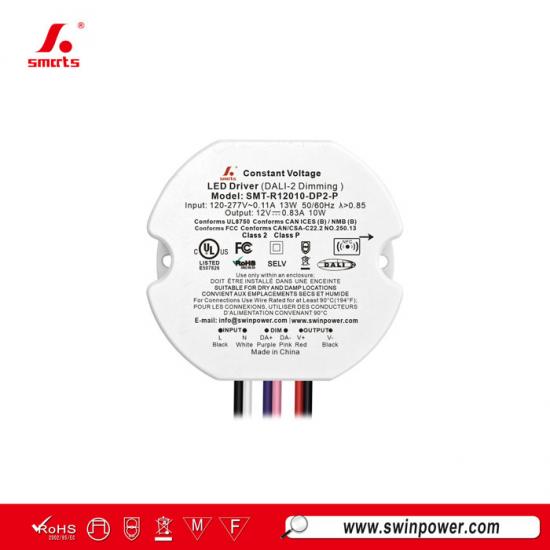

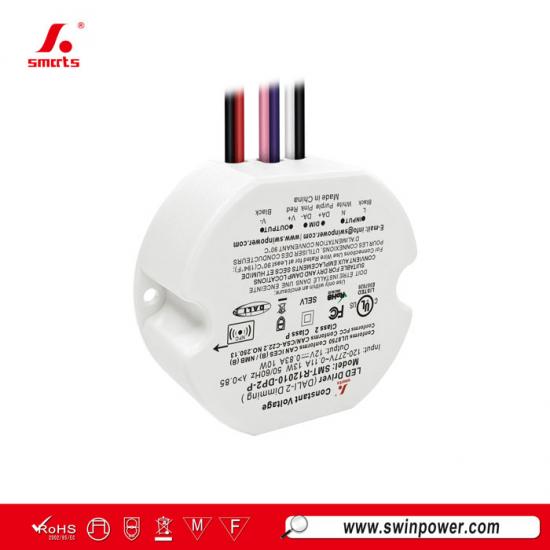

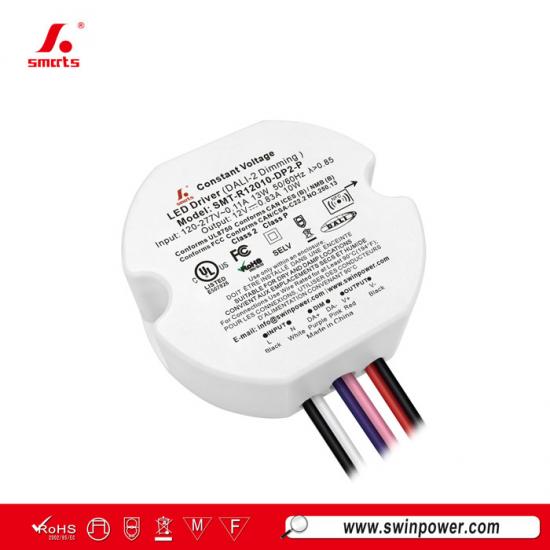

Ronde vorm dali-2 dimbare drivers met constante spanning voor ledverlichting
120-277VAC constante spanning 10W LED-drivermet een rond kunststof behuizingsontwerp en DALI-2-dimmogelijkheid. Het biedt meerdere beveiligingen—waaronder kortsluitbeveiliging, overtemperatuurbeveiliging en overbelastingsbeveiliging—en maakt gebruik van natuurlijke convectiekoeling. UL-gecertificeerd en voldoet aan wereldwijde veiligheidsnormen voor verlichting; wordt geleverd met 7 jaar garantie.
Specificatie
| Model | SMT-R12010-DP2-P | SMT-R24010-DP2-P | SMT-R48010-DP2-P | |
| Certificaat | UL in behandeling / CE / UKCA / SELV / ROHS / REACH | |||
| Uitgang | DC nominale spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±3% | ±2% | ±2% | |
| Belastingsregeling | ±2% | ±1% | ±1% | |
| Spanningsregeling | ±0,5% | |||
| Nominale stroom | 0,833A | 0,417A | 0,208A | |
| Nominaal vermogen | 10W | |||
| Overshoot | 8% | 5% | 5% | |
| Ingang | Spanningsbereik | 220-240VAC(EU) & 120-277VAC(US) | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor bij volledige belasting | 0.98@120VAC 0.93@230VAC 0.86@277VAC | |||
| THD (typ.) bij volledige belasting | ≤8%@120VAC ≤15%@230VAC ≤18%@277VAC | |||
| Rendement bij volledige belasting | 79.7%@120VAC 80.6%@230VAC 80.1%@277VAC |
82.8%@120VAC 83.7%@230VAC 83.1%@277VAC |
79.5%@120VAC 82.5%@230VAC 83%@277VAC |
|
| AC-stroom (max.) | 0.14A | |||
| Inschakelstroom (typ.) | 1.4A, 22.4us @50%Ipeak 120VAC 2.24A, 24us @50%Ipeak 230VAC 2.36A, 25.2us @50%Ipeak 277VAC |
|||
| Lekstroom | ||||
| Bescherming | Kortsluiting | Uitgangsspanning wordt uitgeschakeld en herstelt automatisch nadat de foutconditie is verholpen. | ||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verholpen. | |||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 50°C ±5°C, wordt de uitgang uitgeschakeld. | |||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Bedrijfsvochtigheid | 20 - 90%RH niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃,10 - 95% RH niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 10 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 nr.250.13 |
||
| Bestandheidsspanning | I/P-O/P:3.75KVAC (EU) I/P-O/P: 1.88KVAC (VS) |
|||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| EMC-immuniteit | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES vereisen deze test niet. |
|||
| EMC-emissie | EN55015; EN61000-3-2,3 FCC Deel 15 Subdeel B |
|||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2 kV | |||
| Overige | Nettogewicht | 0.11KG | ||
| Afmeting | 54*48.2*24.0mm (Φ*B*H) | |||
| Verpakking | 380*290*155mm 100st/CTN | |||
| Opmerkingen | 1. Tenzij anders aangegeven, worden alle specificaties gemeten bij een ingangsspanning van 230V, nominale belasting en een omgevingstemperatuur van 25℃. 2. Standaardinstellingen: Het uitgangsspanningsniveau is niveau 1. (zie onderstaande tabel met NFC-spanningsregelingsniveaus) De uitgangsfrequentie is 4KHZ. De dimcurve is een logaritmische curve. |
|||
|
|
 |
 |
 |

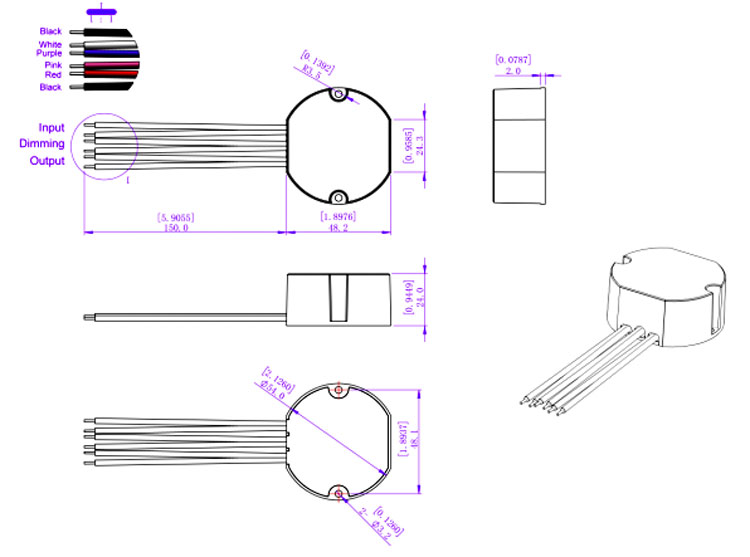

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C (afschakel vermogen:6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Wanneer de ingangsspanning 230Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Opmerking：
1. De bovenstaande hoeveelheden LED-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draaddikte-eenheid | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L),Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimregeling

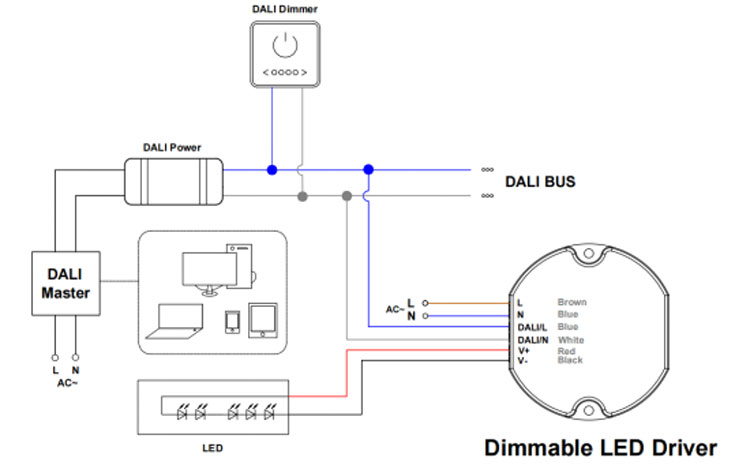

Aansluitschema voor DALI-dimmer:

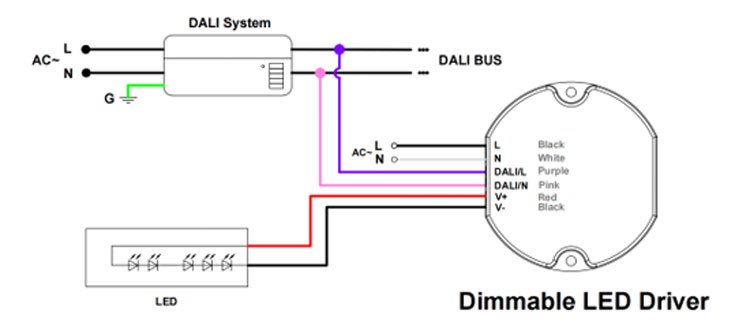

Aansluitschema voor DALI-systeem:
NFC-functie
 |
 |
 |
 |
|
ProNFC-app |
NFC-handheldapparaten |
iOS-download |
Android-download |
Uitgangsspanning nauwkeurig aanpassen via NFC
De uitgangsspanning kan worden gelezen en geschreven met een mobiele telefoon met de ProNFC-app of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door het NFC-signaalgebied van de dimbare LED-driver dichtbij te houden.
| NFC-spanningsregelniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Stel het adres eenvoudig in via NFC
Het adres kan worden gelezen en geschreven met een mobiele telefoon met de Set NFC APP of een draagbaar NFC-apparaat (NFC-lees- en schrijfapparaat: NFC-RW) door het dicht bij het NFC-signaalgebied van de dimbare LED-driver te houden.
