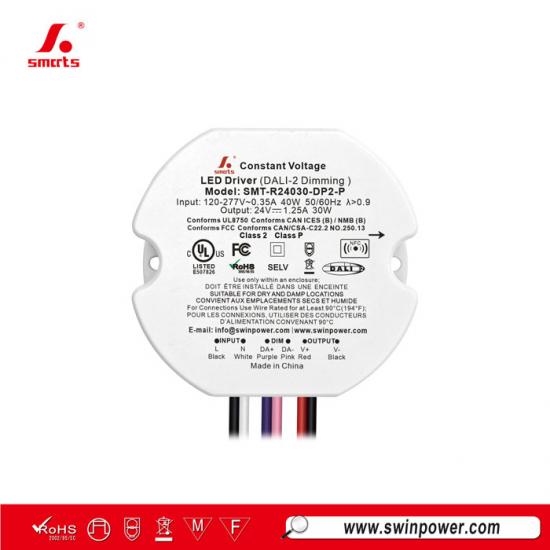

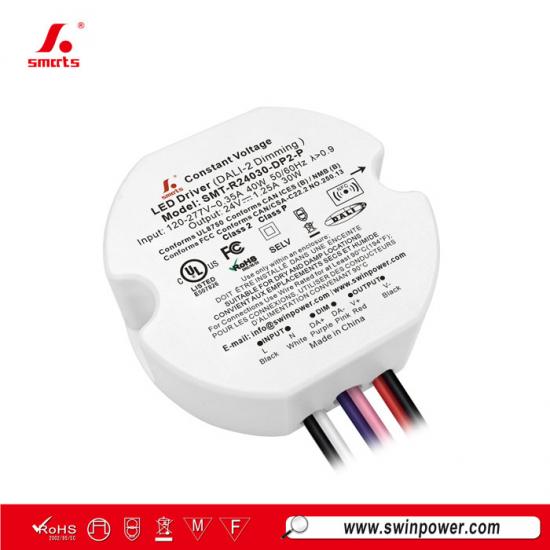

Ronde vorm 24V 30W DALI-2 dimbare driver met constante spanning voor ledstrip
Deze compacte DALI-2 dimbare ledvoeding beschikt over NFC-appgebaseerde aanpassing van de uitgangsspanning en adresconfiguratie, waardoor deze ideaal is voor slimme ledverlichtingsprojecten binnenshuis. Het voldoet aan wereldwijde veiligheidsnormen voor verlichting en wordt geleverd met een uitgebreide garantie van 7 jaar.
Specificaties
| Model | SMT-R24030-DP2-P | |
| Certificaat | UL in behandeling / CE / UKCA / SELV / ROHS / REACH | |
| Uitgang | DC nominale spanning | 24V |
| Spanningstolerantie | ±2% | |
| Belastingsregeling | ±1% | |
| Spanningsregeling | ±0,5% | |
| Nominale stroom | 1,25A | |
| Nominaal vermogen | 30W | |
| Overshoot | 5% | |
| Ingang | Spanningsbereik | 220-240VAC(EU) & 120-277VAC(US) |
| Frequentiebereik | 47 - 63Hz | |
| Vermogensfactor bij volledige belasting | >0.98@120VAC >0.95@230VAC >0.89@277VAC | |
| THD (typ.) bij volledige belasting | ≤8%@120VAC ≤10%@230VAC ≤12%@277VAC | |
| Efficiëntie bij volledige belasting | 85.5%@120VAC 86.5%@230VAC 86%@277VAC | |
| AC-stroom (max.) | 0,29A | |
| Inschakelstroom (typ.) | 2,08A, 54us @50%Ipeak 120VAC 3,76A, 55us @50%Ipeak 230VAC 4.48A, 53us @50%Ipeak 277VAC |
|
| Lekstroom | ||
| Beveiliging | Kortsluiting | Uitgangsspanning wordt uitgeschakeld, herstelt automatisch nadat de foutconditie is verwijderd. |
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verwijderd. | |
| Overtemperatuur | Wanneer de omgevingstemperatuur 50°C±5°C overschrijdt, wordt de uitgang uitgeschakeld. | |
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) |
| Behuizingstemperatuur (Tc) | 90℃ | |
| Bedrijfsvochtigheid | 20 - 90%RV, niet-condenserend | |
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV, niet-condenserend | |
| Temperatuurcoëfficiënt | ±0,03%/℃(0 - 50℃) | |
| Trilling | 10 ~ 500Hz, 2G, 10 minuten/cyclus, X-, Y- en Z-as elk 72 minuten | |
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 nr.250.13 |
| Doorslagspanning | I/P-O/P:3,75KVAC (EU) I/P-O/P: 1,88KVAC (VS) |
|
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RV | |
| EMC-immuniteit | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES vereist deze test niet. |
|
| EMC-emissie | EN55015; EN61000-3-2,3 FCC Deel 15 Subdeel B |
|
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2 kV | |
| Andere | Nettogewicht | 0,193KG |
| Afmetingen | 74,4*66,4*24,0mm (Φ*B*H) | |
| Verpakking | 385*290*190mm 80st/doos | |
| Opmerkingen | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 230V, nominale belasting en een omgevingstemperatuur van 25℃. 2. Standaardinstellingen: Het uitgangsspanningsniveau is niveau 1. (zie onderstaande NFC-spanningsregelniveautabel) De uitgangsfrequentie is 4KHZ. De dimcurve is een logaritmische curve. |
|
|
|
 |
 |
 |
Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Wanneer de ingangsspanning 230Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat overeenkomt met de installatieautomaten als volgt: | ||
| Type installatieautomaat | Niveau | Aantal LED-drivers |
| Type C (afschakel vermogen: 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L), Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+), Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+), Roze(DIM-) |
Dimwerking
Aansluitschema voor DALI-dimmer:
Aansluitschema voor DALI-systeem:
NFC-functie
 |
 |
 |
 |
|
ProNFC-app |
NFC-handheldapparaten |
iOS-download |
Android-download |
Uitgangsspanning iets aanpassen via NFC
De uitgangsspanning kan worden gelezen en geschreven door een mobiele telefoon met de ProNFC-app of een draagbaar NFC-apparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door dicht bij het NFC-signaalgebied van de dimbare LED-driver te komen.
| NFC-spanningsregelniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Stel het adres eenvoudig in via NFC
Het adres kan worden gelezen en geschreven met een mobiele telefoon met de Set NFC-app of een NFC-handapparaat (NFC-lees- en schrijfapparaat: NFC-RW) door het dicht bij het NFC-signaalgebied van de dimbare LED-driver te houden.
Gerelateerde producten
|

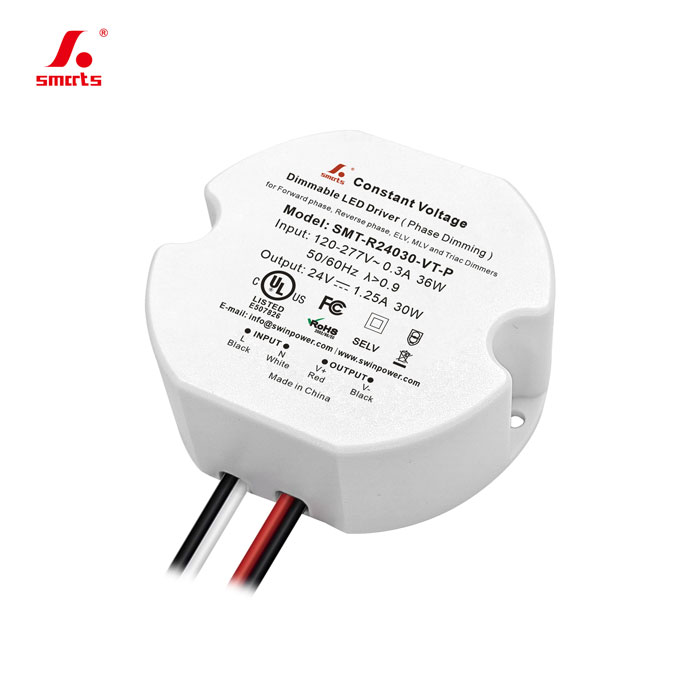

Deze 30W 24V TRIAC-dimbare LED-voedingheeft een ronde kunststof behuizing die is ontworpen voor uitstekende warmteafvoer. Dankzij het compacte formaat kan deze snel en eenvoudig worden geïnstalleerd, waardoor hij ideaal is voor slimme LED-verlichtingsprojecten.
Model: SMT-R24030-VT-P Ingangsspanning: 100-277Vac
Dimmingsmodus: TRIAC-dimbaar
|
