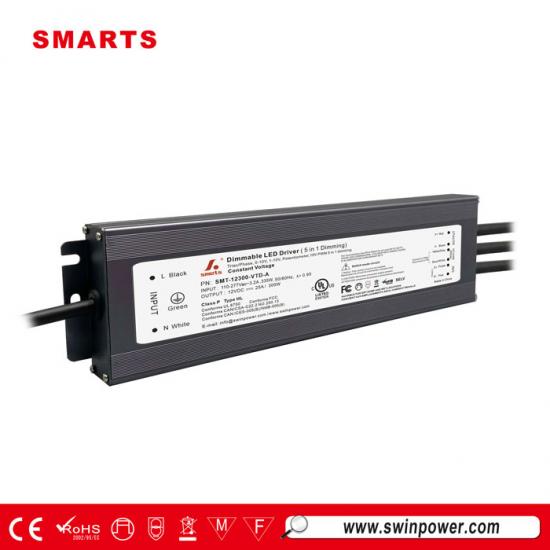

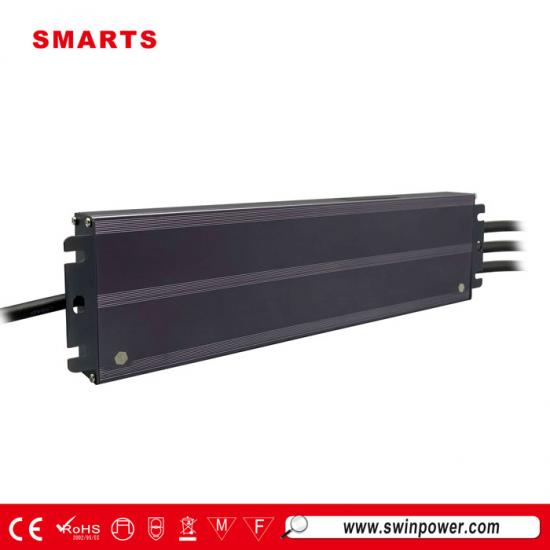

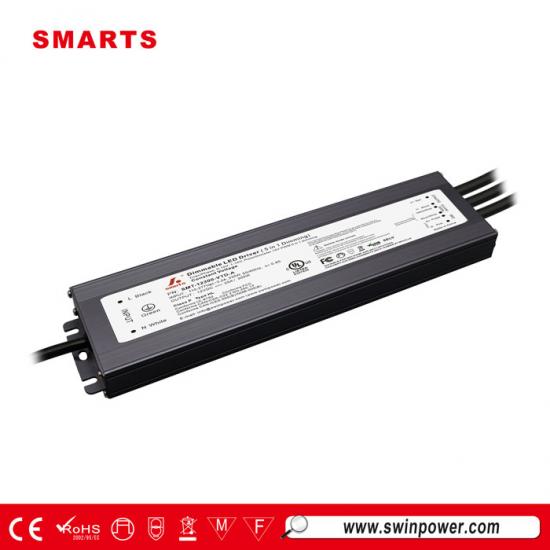

12V/24V/36V/48V triac & 0-10V PWM dimbare constante spanning 300W LED-voeding waterdicht IP67
Slimme krachttriac & 0 10v dimbare led voedingConstante spanningsmodus. Werkrendement tot 93,5%, ingebouwde actieve PFC-functie. Met extreem lage belastingsvereisten. Kan perfect werken bij een belasting van 20% tot 100%. 7 jaar garantie.
Specificatie
| Model | SMT-12300-VTD-A | SMT-24300-VTD-A | SMT-36300-VTD-A | SMT-48300-VTD-A | |
| Certificaat | UL / FCC / Klasse P | ||||
| Uitvoer | DC-spanning | 12V | 24V | 36V | 48V |
| Spanningstolerantie | ±4% | ±2% | ±2,8% | ±2% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Nominale stroom | 25A | 12,5A | 8.33A | 6.25A | |
| Nominaal vermogen | 300W | 300W | 300W | 300W | |
| Belastingregeling | ±2% | ±2% | ±2% | ±2% | |
| Spanningsrimpel | 240mVp-p | 400mVp-p | 352mVp-p | 330mVp-p | |
| Overschrijdingsspanning | <1% (volle belasting), <2% (geen belasting) | ||||
| Selectie van de uitvoermodus | Wanneer de blauw-witte en de geel-grijze draad bij de uitgangsaansluiting kortgesloten zijn, duidt dit op de pulsbreedtemodulatie (PWM)-modus. Wanneer ze losgekoppeld zijn, duidt dit op de spanningsregeling (VR)-modus van gelijkstroomspanningsmodulatie. | ||||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | |||||
| Invoer | Spanningsbereik | 120-277VAC | |||
| Frequentiebereik | 47 - 63 Hz | ||||
| Vermogensfactor (typisch) bij volledige belasting | 0,99 bij 120 VAC 0,97 bij 277 VAC |
0,99 bij 120 VAC 0,97 bij 277 VAC |
0,99 bij 120 VAC 0,97 bij 277 VAC |
0,99 bij 120 VAC 0,97 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | ≤15% bij 120 VAC ≤15% bij 277 VAC | ||||
| Efficiëntie (typisch) bij volledige belasting | 89,5% bij 120 VAC 92% bij 277 VAC |
91,0% bij 120 VAC 93,5% bij 277 VAC |
90,0% bij 120 VAC 92,5% bij 277 VAC |
90,0% bij 120 VAC 92,5% bij 277 VAC |
|
| Wisselstroom (max.) | ≤3,1A bij 120VAC ≤1,4A bij 277VAC | ||||
| Inschakelstroom (typ.) | 58,4 A, 50%, 560 µs bij 120 VAC; 132 A, 50% 180 µs bij 277 VAC | ||||
| Lekstroom | <0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | |||
| Overbelasting | ≥120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||||
| Te hoge temperatuur | Wanneer de omgevingstemperatuur hoger is dan 45℃ ±5℃, wordt de uitgang uitgeschakeld | ||||
| Omgeving | Werkende TEMP. | -40~+40℃ (zie onderstaande deratingcurve) | |||
| Werkvochtigheid | 20 - 95% RV niet-condenserend | ||||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as 72 minuten elk | ||||
| Veiligheid en EMC | Veiligheidsnormen | UL8750, CAN/CSA-C22.2 nr. 250.13 | |||
| Spanning weerstaan | I/PO/P: 1,88 kVAC; I/P-FG: 1,5 kVAC; O/P-FG: 0,5 kVAC | ||||
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | ||||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | ||||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | ||||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||||
| Anderen | Nettogewicht | 1 kg | |||
| Dimensie | 232*78,1*25,3 mm (L*B*H) | ||||
| Verpakking | 300*280*215mm 20 stuks / doos | ||||
| Notities | 1. Tenzij anders gespecificeerd, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | ||||
| 2. Bij een lage ingangsspanning moet een verlaagde uitgang worden gebruikt om een lange levensduur te garanderen. | |||||
| 3. Standaardstatussen: De standaarduitvoermodus is de spanningsregeling. De dimcurve is een gamma2.2-curve. |
|||||
| 4. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||||
|
|
 |
 |
 |

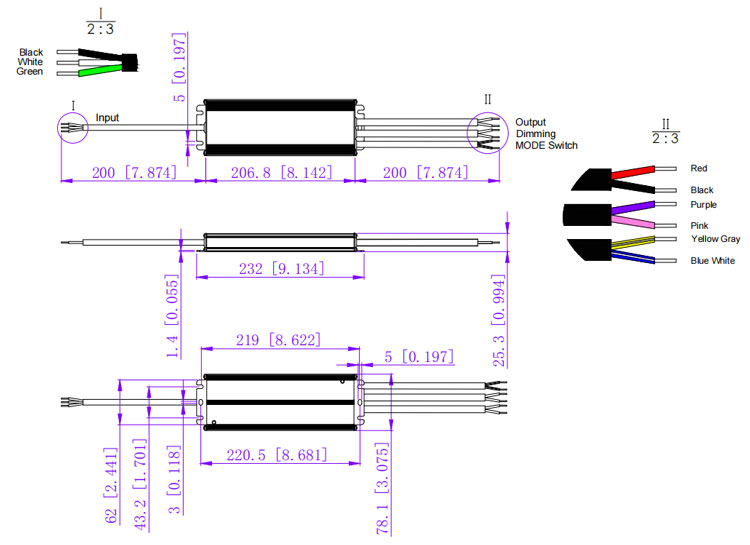

Mechanische specificatie
| Notities | Amerikaanse draadmeter |
| Behuizingsmodel | DS100 |
| Ingangsdraad | |
| Uitgangsdraad | |
| Dimdraad | |
| Functie schakeldraad | |
| Opmerkingen: | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Twee manieren van dimmen tegelijk gebruiken,U moet er zeker van zijn dat de LED-verlichting maximaal helder is. Dan kunt u met de andere dimstand werken;
ik Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale belasting is ongeveer 20%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

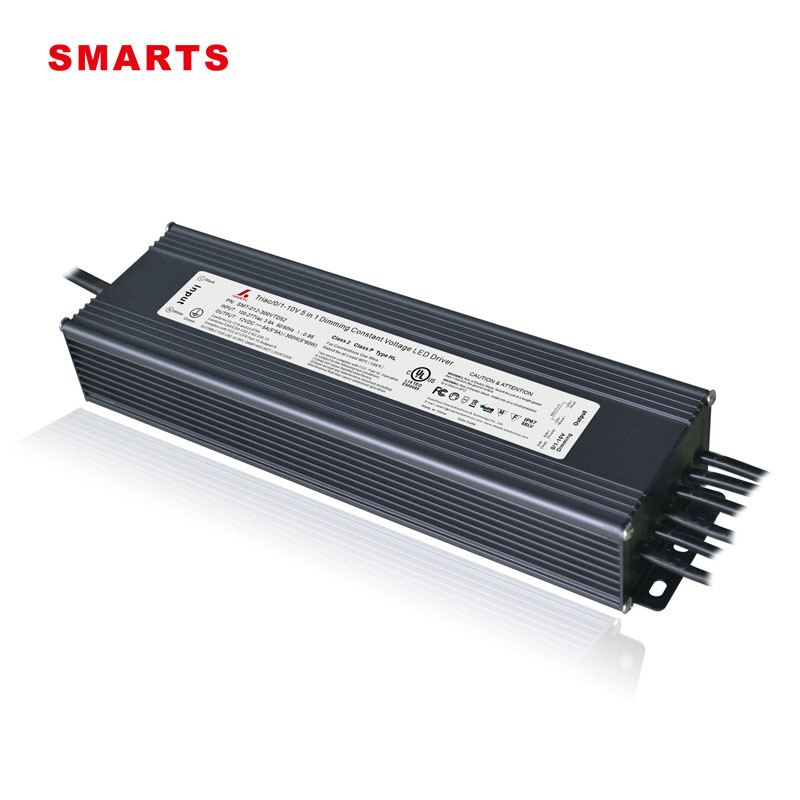

Aluminium behuizing 5 in 1 dimbare LED-driverWaterdichtheid IP67, goede warmteafvoer. Dimbereik tussen 0-100%, geschikt voor extreem hoge belastingsvereisten, werkt perfect bij 10-100% belasting.
