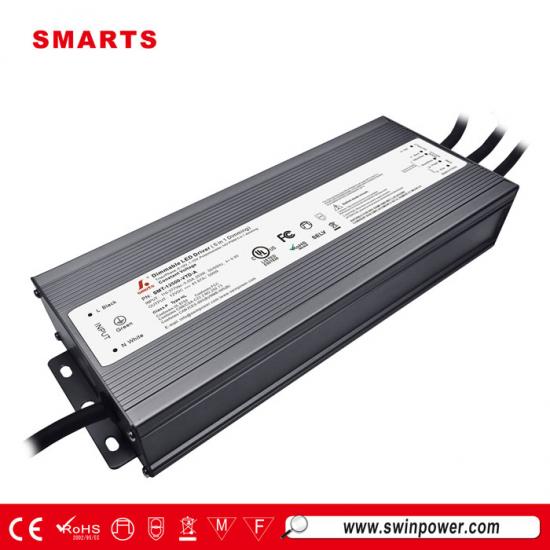

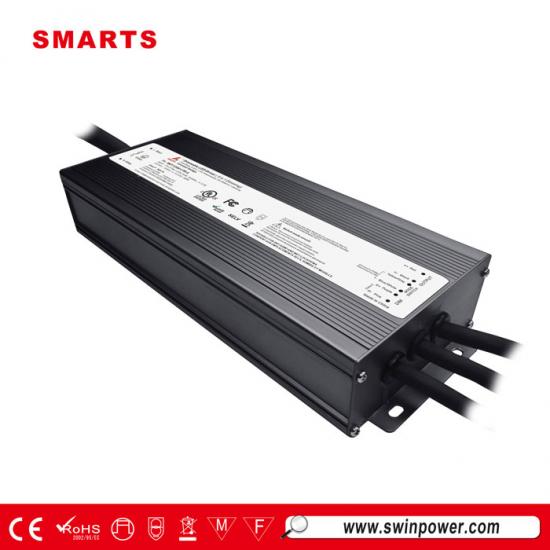

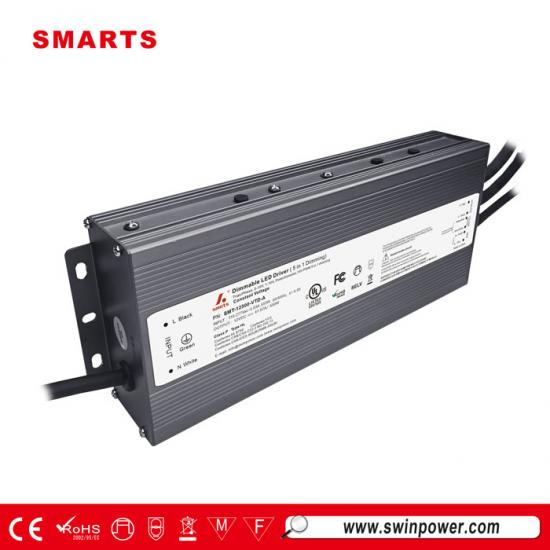

IP67 waterdichte triac & 0-10V dimbare constante spanning 500W led driver voeding verlichtingsfabrikanten
Nieuw geüpgradedtriac & 0 10v dimbare led voedingConstante spanningsmodus, efficiëntie tot 93%, met kortsluit-/oververhittings-/overbelastingsbeveiliging. Dimbereik van 0-100% soepel en flikkervrij.
Specificatie
| Model | SMT-12500-VTD-A | SMT-24500-VTD-A | SMT-36500-VTD-A | SMT-48500-VTD-A | |
| Certificaat | UL / FCC / Type HL / Klasse P / SELV / CE / RoHS / REACH | ||||
| Uitvoer | DC-spanning | 12V | 24V | 36V | 48V |
| Spanning nauwkeurig afstellen | - | - | - | ||
| Spanningstolerantie | ±1,5% | ±1% | ±1% | ±1% | |
| Spanningsregeling | ≤0,5% | ||||
| Nominale stroom | 41.67A | 20.84A | 13.89A | 10.42A | |
| Nominaal vermogen | 500W | ||||
| Belastingregeling | ±1% | ||||
| Invoer | Spanningsbereik | 110-277VAC | |||
| Frequentiebereik | 47 - 63 Hz | ||||
| Vermogensfactor (typisch) bij volledige belasting | 0,99 bij 120 VAC 0,95 bij 277 VAC | ||||
| THD(Typ.) bij volledige belasting | <20% bij 120VAC en 277VAC | ||||
| Efficiëntie (typisch) bij volledige belasting | ≥90% bij 120 VAC; ≥92,5% bij 277 VAC |
≥90,2% bij 120 VAC; ≥93% bij 277 VAC |
≥90,2% bij 120 VAC; ≥93% bij 277 VAC |
≥90,2% bij 120 VAC; ≥93% bij 277 VAC |
|
| Wisselstroom (max.) | 5.3A | ||||
| Stand-byvermogen | ≤0,5W | ||||
| Inschakelstroom (typ.) | 43A, 810 µs bij 50% piek 110 VAC; 76A, 148 µs bij 50% piek 277 VAC | ||||
| Lekstroom | <0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |||
| Overbelasting | ≤120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||||
| Te hoge temperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling | ||||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |||
| Werkvochtigheid | 20 - 90% RV niet-condenserend | ||||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 (VS) | |||
| Spanning weerstaan | I/PO/P: 1,8 KVAC | ||||
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | ||||
| EMC-emissie | FCC Deel 15 Subdeel B; | ||||
| Test op overspanningsimmuniteit | Verschillende modus: 2 kV, gemeenschappelijke modus: 4 kV | ||||
| Anderen | Nettogewicht | 1,98 kg | |||
| Dimensie | 284*109*48,5 mm (L*B*H) | ||||
| Verpakking | 380*305*160mm 5 stuks / STN | ||||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, een nominale belasting en een omgevingstemperatuur van 25 °C. | ||||
| 2. Bij een lage ingangsspanning is het nodig om het uitgangsvermogen te verlagen om een lange levensduur te garanderen. | |||||
|
|
 |
 |
 |

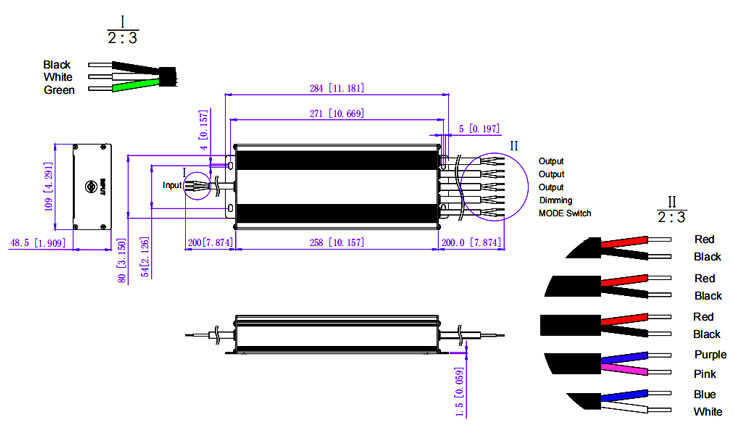

Mechanische specificatie
| Amerikaanse draadmeter | |
| DT601 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitgangsdraad (12V) | Rood(V+) Zwart(V-)(2*14AWG) |
| Rood(V+) Zwart(V-)(2*14AWG) | |
| Rood(V+) Zwart(V-)(2*14AWG) | |
| Uitgangsdraad (24V) | Rood(V+) Zwart(V-)(2*14AWG) |
| Rood(V+) Zwart(V-)(2*14AWG) | |
| Uitgangsdraad (36V en 48V) | Rood(V+) Zwart(V-)(2*14AWG) |
| Dimdraad | Paars(D+) Roze(D-)(2*18AWG) |
| Modusschakelaardraad | Blauw&Wit (2*18AWG) |
| Verbindt Blue&White:PWM-modus | |
| Verbreekt de Blue&White:VR-modus. | |
| Opmerkingen: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Twee manieren van dimmen tegelijk gebruiken,U moet er zeker van zijn dat de LED-verlichting maximaal helder is. Dan kunt u met de andere dimstand werken;
ik Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale belasting is ongeveer 20%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

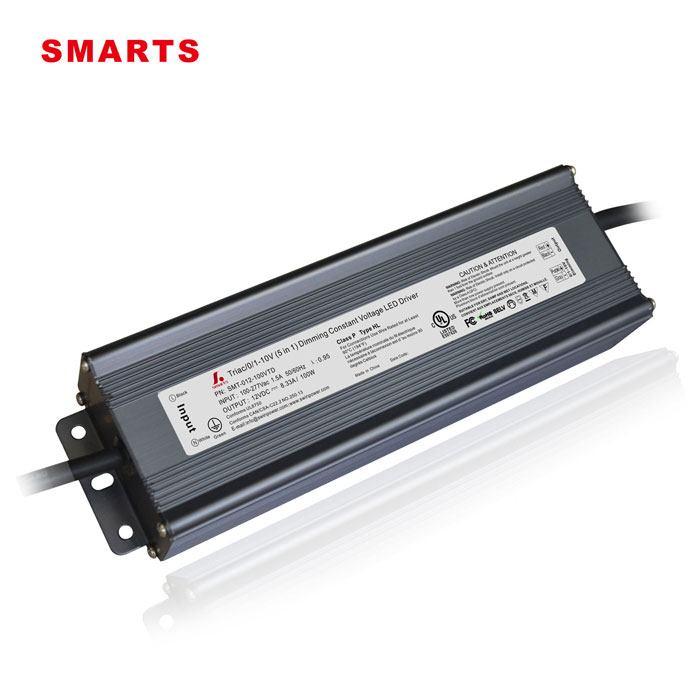

100Wtriac & 0 10v dimbare led driver constante spanningWerkingsmodus. Aluminium behuizing, waterdicht IP67. UL-gecertificeerd, in overeenstemming met de wereldwijde regelgeving voor veiligheidsverlichting. 7 jaar garantie.
