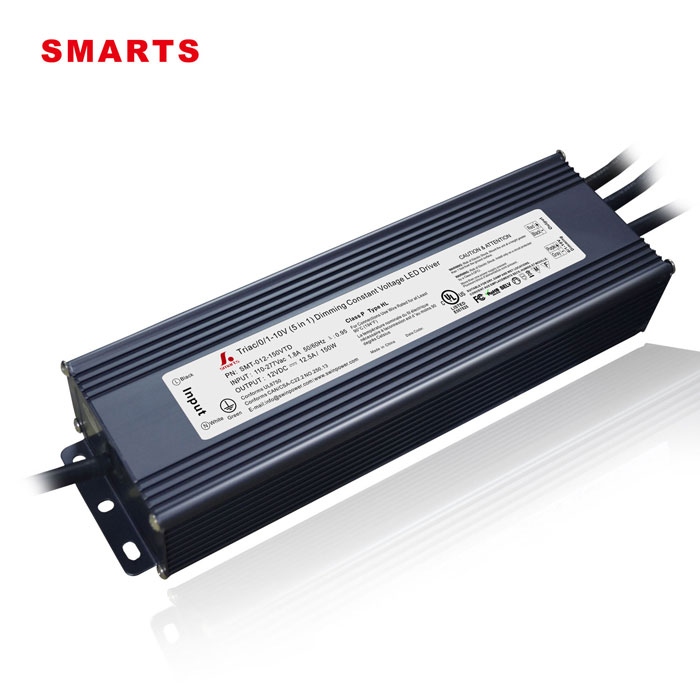

waterdichte IP67 24v dimbare 150W constante spanning led-voeding led-stripverlichting voor buiten
Universeel ingangsspanningsbereik van 100-277 VAC.5-in-1 dimbare LED-driver met constante spanningWaterdichte IP67-klasse, aluminium behuizing, geschikt voor installatie in vochtige buitenruimtes. Met 7 jaar garantie.
Specificatie
| Model | SMT-12150-VTD-A | SMT-24150-VTD-A | SMT-36150-VTD-A | SMT-48150-VTD-A | |
| Certificaat | |||||
| Uitvoer | DC-spanning | 12V | 24V | 36V | 48V |
| Spanningstolerantie | ±4% | ±3% | ±3% | ±2% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingregeling | ≤3% | ≤2% | ≤1% | ≤1% | |
| Nominale stroom | 12,5A | 6.25A | 4.17A | 3.125 | |
| Nominaal vermogen | 150W | ||||
| Spanningsrimpel | 250mVp-p | 250mVp-p | 250mVp-p | 250mVp-p | |
| Overschrijdingsspanning | <1% (volle belasting), <2% (geen belasting) | ||||
| Aanpassing van de uitgangsspanning | 12-13V | 24-26V | 36-38V | 48-50V | |
| Selectie van de uitvoermodus | Wanneer de zwarte draad en de wit/grijze draad bij de uitgangsaansluiting kortgesloten zijn, duidt dit op de pulsbreedtemodulatie (PWM)-modus. Wanneer ze losgekoppeld zijn, duidt dit op de spanningsregeling (VR)-modus van gelijkstroomspanningsmodulatie. | ||||
| Om de uitvoermodus te wijzigen, moet de stroom 3 seconden lang worden uitgeschakeld en vervolgens weer worden ingeschakeld. Pas dan wordt de moduswijziging van kracht. | |||||
| Invoer | Spanningsbereik | 120-277VAC | |||
| Frequentiebereik | 47 - 63 Hz | ||||
| Vermogensfactor (typisch) | >0,98 bij 120 VAC >0,97 bij 277 VAC |
>0,98 bij 120 VAC >0,97 bij 277 VAC |
>0,98 bij 120 VAC >0,97 bij 277 VAC |
>0,98 bij 120 VAC >0,97 bij 277 VAC |
|
| THD(Typ.) bij volledige belasting | <15% bij 120 V <15% bij 277 V | ||||
| Efficiëntie (typisch) bij volledige belasting | ≥86,0% bij 120 VAC ≥89,5% bij 277 VAC |
≥89,0% bij 120 VAC ≥92% bij 277 VAC |
≥89,0% bij 120 VAC ≥92,5% bij 277 VAC |
≥89,0% bij 120 VAC ≥91,5% bij 277 VAC |
|
| Wisselstroom (max.) | ≤1,7A bij 120VAC ≤0,68A bij 277VAC | ||||
| Stand-byvermogen | ≤0,5W | ||||
| Inschakelstroom (typ.) | 68A 208us@50%Ipeak 120VAC 100A 452us@50%Ipeak 277VAC | ||||
| Lekstroom | <0,5 mA | ||||
| Bescherming | Kortsluiting | Hiccup-modus, kan automatisch worden hersteld na abnormale verwijdering | |||
| Overbelasting | ≤120%, Constante - Huidige modus, automatisch herstel na uitzondering | ||||
| Te hoge temperatuur | Wanneer de behuizingtemperatuur 100℃±10℃ bereikt, schakelt de voeding de uitgang uit en kan de temperatuurdaling automatisch worden hersteld | ||||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |||
| Werkvochtigheid | 20 - 90% RV niet-condenserend | ||||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as 72 minuten elk | ||||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr. 250.13 | |||
| Spanning weerstaan | I/PO/P: 1,88 kVac; I/P-FG: 1,88 kVac; O/P-FG: 0,5 kVac | ||||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan | ||||
| EMC-emissie | FCC Deel 15 Subdeel B | ||||
| Anderen | Nettogewicht | 0,8 kg | |||
| Dimensie | 200*78*25,1 mm (L*B*H) | ||||
| Verpakking | 495*245*200mm 20 stuks / doos | ||||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||||
| 3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. | |||||
| 4. Standaardstatussen: De standaarduitvoermodus is PWM-uitvoer. De dimcurve is een gamma2.2-curve. |
|||||
| 5. Betreffende LED-driverbelastingstypen waarbij de driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||||
|
|
 |
 |
 |
Mechanische specificatie
| Amerikaanse draadmeter | |
| DT61 | |
| 12V & 24V & 36V & 48V Versie Ingangsdraad | |
| Uitgangsdraad | |
| 12V & 24V & 36V & 48V Versie functie schakeldraad | |
| 12V & 24V & 36V & 48V Versie Dimdraad | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere kabelverzoeken kunnen wij op maat maken.
Dimfunctie
Twee manieren van dimmen tegelijk gebruiken,U moet er zeker van zijn dat de LED-verlichting maximaal helder is. Dan kunt u met de andere dimstand werken;
ik Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale belasting is ongeveer 20%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|
Aluminium behuizingtriac & 0 10v dimbare led driverGoede warmteafvoer, waterbestendig conform IP67. Met kortsluit-, oververhittings- en overbelastingsbeveiliging. Geschikt voor verlichtingsprojecten in vochtige buitenruimtes. Met 7 jaar garantie.
Model: SMT-012-150VTD Ingangsspanning:100-277VAC
Dimmodus: 5 in 1 dimbaar
|
