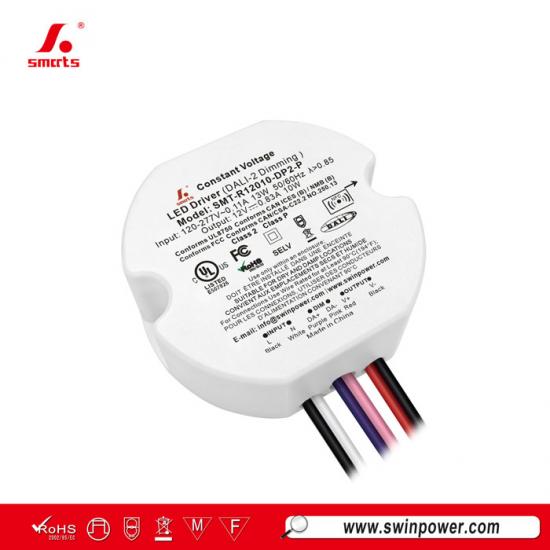

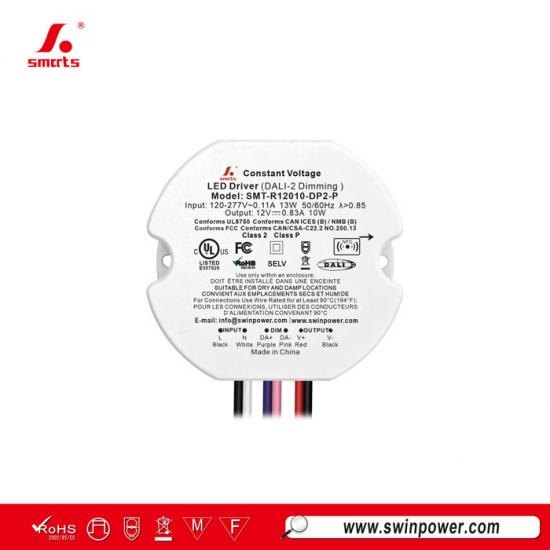

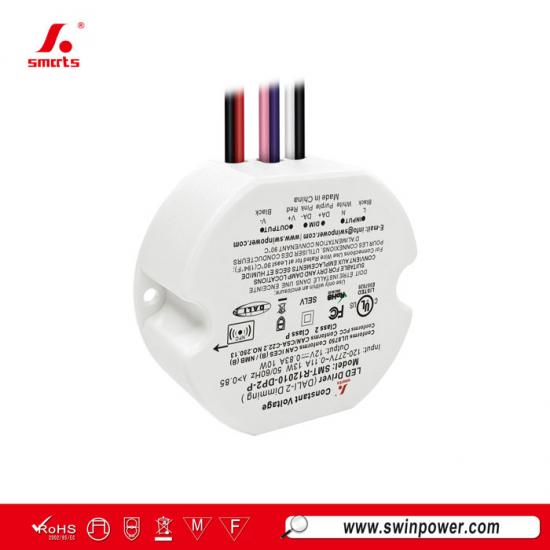

Ronde vorm dali-2 dimbare constante spanning led-drivers voeding voor ledverlichting
Dit DALI-2 dimbare led-voedingbeschikt over een compacte, ronde kunststof behuizing en biedt uitstekende waterdichte prestaties, conform de wereldwijde veiligheidsnormen voor verlichting. Hij is eenvoudig en snel te installeren, waardoor hij ideaal is voor slimme binnenverlichtingsprojecten, en wordt geleverd met 7 jaar garantie.
Specificatie
| Model | SMT-R12015-DP2-P | SMT-R24015-DP2-P | SMT-R48015-DP2-P | |
| Certificaat | UL in behandeling / CE / UKCA / SELV / ROHS / REACH | |||
| Uitgang | Gelijkspanning nominale spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±3% | ±2% | ±2% | |
| Belastingsregeling | ±2% | ±1% | ±1% | |
| Spanningsregeling | ±0,5% | |||
| Nominale stroom | 1,25A | 0,625A | 0,313A | |
| Nominaal vermogen | 15W | |||
| Overshoot | 8% | 5% | 5% | |
| Ingang | Spanningsbereik | 220-240VAC(EU) & 120-277VAC(US) | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor bij volledige belasting | 0.98@120VAC 0.91@230VAC 0.83@277VAC | |||
| THD (typ.) bij volledige belasting | ≤8%@120VAC ≤20%@230VAC ≤20%@277VAC | |||
| Rendement bij volledige belasting | 79%@120VAC 81.1%@230VAC 81%@277VAC |
82.4%@120VAC 84.1%@230VAC 83.9%@277VAC |
82.5%@120VAC 84.5%@230VAC 84%@277VAC |
|
| AC-stroom (max.) | 0.18A | |||
| Inschakelstroom (typ.) | 1.4A,2 2.4us @50%Ipeak 120VAC 2.24A, 24us @50%Ipeak 230VAC 2.36A, 25.2us @50%Ipeak 277VAC |
|||
| Lekstroom | ||||
| Bescherming | Kortsluiting | Uitgangsspanning wordt uitgeschakeld en herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verwijderd. | |||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 50°C ±5°C, wordt de uitgang uitgeschakeld. | |||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Bedrijfsvochtigheid | 20 - 90%RV, niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV, niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G, 10 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 Nr.250.13 |
||
| Weerstandsspanning | I/P-O/P:3,75KVAC (EU) I/P-O/P: 1,88KVAC (VS) |
|||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| EMC-immuniteit | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES vereisen deze test niet. |
|||
| EMC-emissie | EN55015; EN61000-3-2,3 FCC Deel 15 Subdeel B |
|||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2 kV | |||
| Overige | Nettogewicht | 0,11KG | ||
| Afmetingen | 54*48,2*24,0mm (Φ*B*H) | |||
| Verpakking | 380*290*155mm 100st/doos | |||
| Opmerkingen | 1. Tenzij anders aangegeven, worden alle specificaties gemeten bij een ingangsspanning van 230V, nominale belasting en een omgevingstemperatuur van 25℃. 2. Standaardinstellingen: Het uitgangsspanningsniveau is niveau 1. (zie onderstaande tabel met NFC-spanningsregelniveaus) De uitgangsfrequentie is 4KHZ. De dimcurve is een logaritmische curve. |
|||
|
|
 |
 |
 |
Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Aantal LED-drivers |
| Type C (uitschakel vermogen:6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Wanneer de ingangsspanning 230Vac is, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen:6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L),Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimwerking
Aansluitschema voor DALI-dimmer:
Aansluitschema voor DALI-systeem:
NFC-functie
 |
 |
 |
 |
|
ProNFC-app |
NFC-handheldapparaten |
iOS-download |
Android-download |
Pas de uitgangsspanning nauwkeurig aan via NFC
De uitgangsspanning kan worden gelezen en geschreven via een mobiele telefoon met de ProNFC-app of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door dicht bij het NFC-signaalgebied van de dimbare led-driver te komen.
| NFC-spanningsregelingsniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Adres eenvoudig instellen via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de Set NFC APP of een draagbaar NFC-apparaat (NFC-lees- en schrijfapparaat: NFC-RW) door dicht bij het NFC-signaalgebied van de dimbare LED-driver te komen.
