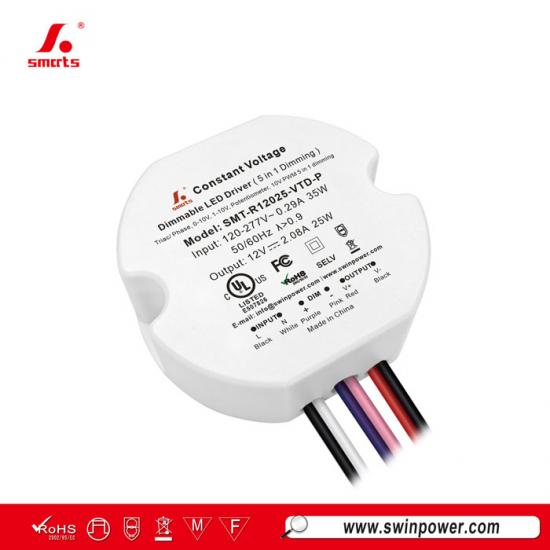

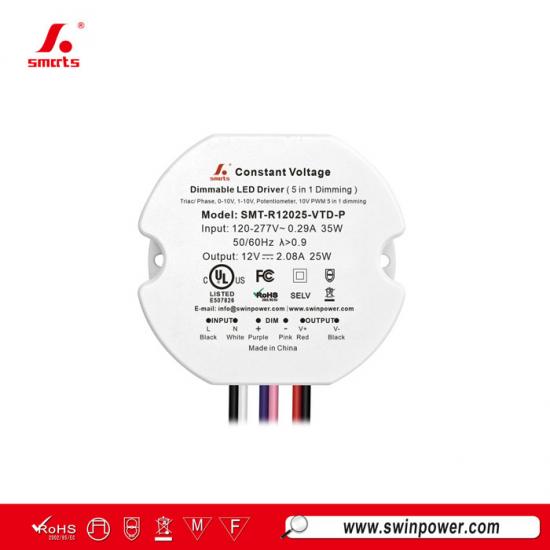

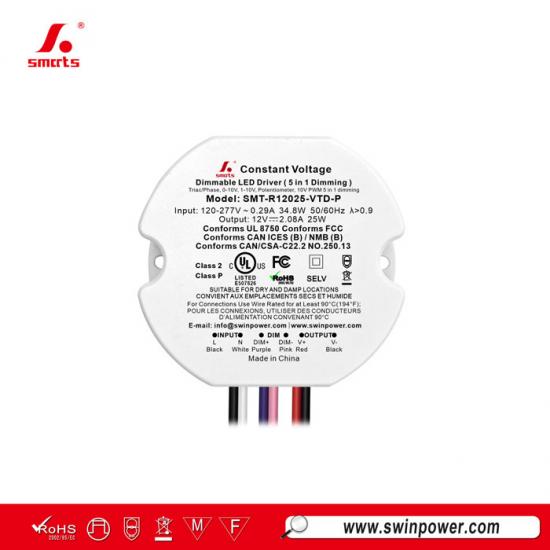

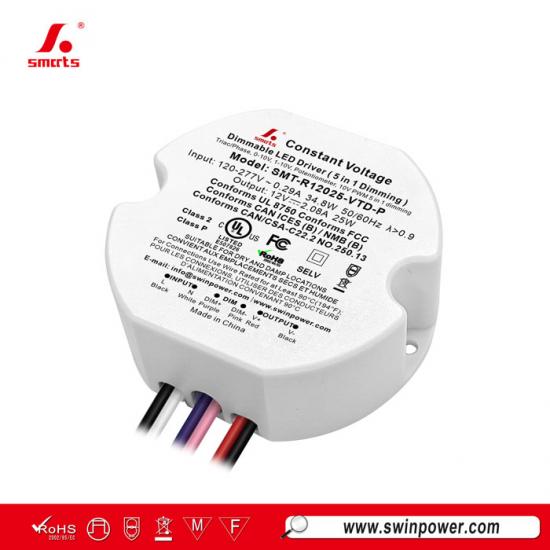

Ronde 120-277VAC 12/24V 25W triac & dimbare LED-driver voor LED-verlichting
25WTRIAC & 0-10V dimbare LED-voedingMet een volledig kunststof behuizing en uitstekende warmteafvoer voldoet het aan de wereldwijde veiligheidsnormen voor verlichting en biedt het een soepele, stabiele en flikkervrije dimming over het hele bereik van 0–100%.
Specificatie
| Model | SMT-R12025-VTD-P | SMT-R24025-VTD-P | |
| Certificaat | UL-goedkeuring in behandeling / ROHS / SELV | ||
| Uitvoer | Gelijkspanning | 12V | 24V |
| Nominale huidige waarde | 2.08A | 1.04A | |
| Nominaal vermogen | 25W | ||
| Spanningstolerantie | ±0,5V | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor bij vollast | ≥0,98 bij 120 VAC ≥0,91 bij 277 VAC | ≥0,97 bij 120 VAC ≥0,92 bij 277 VAC | |
| THD (typ.) bij volledige belasting | ≤10% bij 120VAC ≤15% bij 277VAC | ≤15% bij 120VAC ≤20% bij 277VAC | |
| Rendement bij volledige belasting | ≥74% bij 120VAC ≥73% bij 277VAC | ≥78% bij 120VAC ≥75% bij 277VAC | |
| Wisselstroom (max.) | 0,29A | ||
| Inschakelstroom (typ.) | 1,92 A, 68 µs bij 50% Ipeak 120 VAC 6,08 A, 44 µs bij 50% Ipeak 277 VAC | ||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | |
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Bij een omgevingstemperatuur boven 55℃±5℃ daalt het vermogen met 50%. Bij een omgevingstemperatuur boven 60℃±5℃, wordt de uitgang uitgeschakeld; Als de temperatuur daalt tot 45℃±5℃ keert het vermogen terug naar 100%. |
||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Trilling | 10 ~ 500 Hz, 2G 12 minuten/cyclus, X Y Z-as 72 minuten per cyclus | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | |
| bestand tegen spanning | I/PO/P: 1,88 kV | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70% RH | ||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | ||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 1 kV | ||
| Anderen | Nettogewicht | 0,15 kg | |
| Dimensie | 69,4*62,9*24 mm (Φ*B*H) | ||
| Verpakking | 385*290*190 mm 80 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | ||
| 2. Een verlaagd uitgangsvermogen is vereist bij een lage ingangsspanning om een lange levensduur te garanderen. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Opmerking:
1. Het bovenstaande aantal LED-drivers dat op type C is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Invoerkabel | 1015 2*18 AWG 0,824 mm²\Zwart (L), Wit (N) |
| Uitgangsdraad | 1015 2*22 AWG 0,326 mm²\Rood (V+), Zwart (V-) |
| Dimmende elektronische draad | 1015 2*22 AWG 0,326mm2\Paars(DIM+),Roze(DIM-) |
Dimfunctie
Gebruikmakend van twee manieren om te dimmen tegelijkertijd,Je moet er zeker van zijn dat de ledverlichting de maximale helderheid heeft. Dan kun je de andere dimfunctie gebruiken;
Gebruikmakend van één dimfunctie ---TRIAC/fase-afsnijding dimmenG
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de wisselstroomfaseleiding (L) door middel van een verbinding.
een fase /Triac dimmer oR verlichtingssysteem.
2. Samenwerken met Fvoorwaartse fase, MLVEnOmgekeerde fase, ELV,TRIAC-dimmers of lichtinstallatie.
3. De minimale belasting bedraagt ongeveer 10%.
4. Probeer dimmers te gebruiken met minimaal een bepaald vermogen. 2maal het uitgangsvermogen van de driver.
Gebruikmakend van één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|
Dit compacte5-in-1 dimbare LED-driver met constante spanningHet is snel en eenvoudig te installeren; het is zeer compatibel met de meeste TRIAC- en 0-10V-dimmers op de markt en zorgt voor soepel, stabiel en flikkervrij dimmen.
Model: SMT-R12020-VTD-P Ingangsspanning:100-277Vac
Dimmodus: triac & 0-10V dimbaar
|
