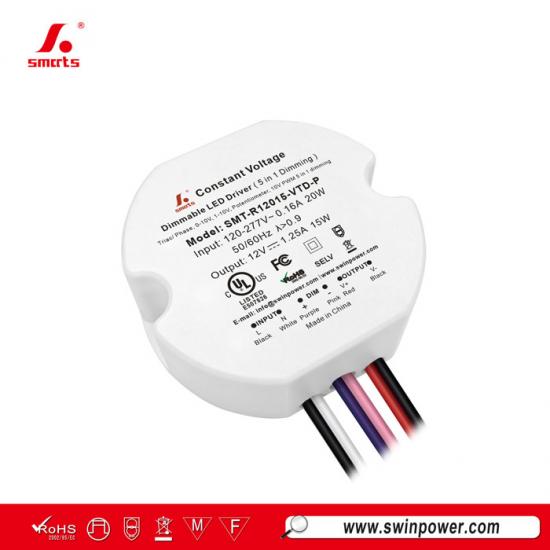

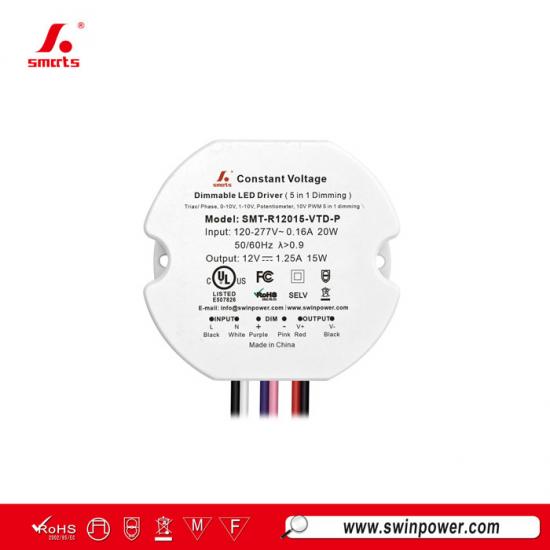

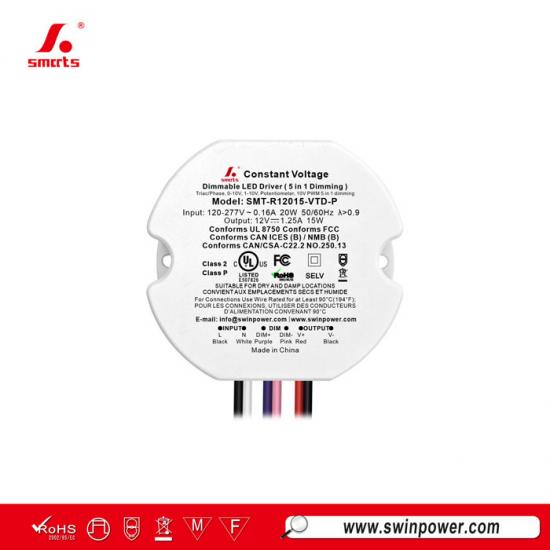

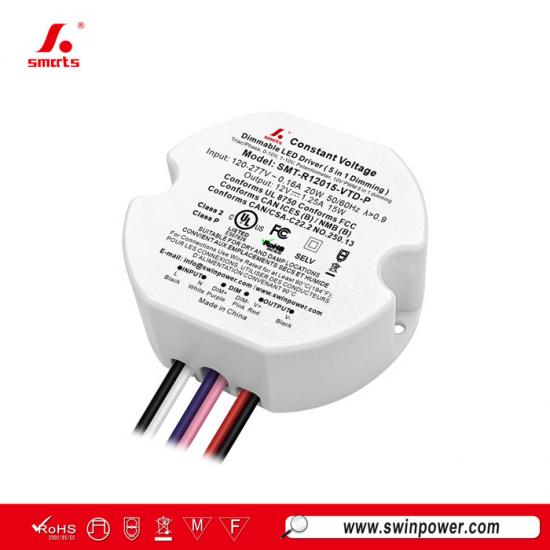

Ronde vorm 12v/24v 15w triac-dimbare constante spannings-leddriver voor binnen
Deze 15W5-in-1 dimbare ledvoeding beschikt over een ronde kunststof behuizing en biedt soepele, stabiele en flikkervrije dimming over een bereik van 0–100%. Hij is compatibel met de meeste TRIAC- en 0–10V-dimmers op de markt.
Specificatie
| Model | SMT-R12015-VTD-P | SMT-R24015-VTD-P | |
| Certificaat | UL pending / ROHS / SELV | ||
| Uitgang | DC-spanning | 12V | 24V |
| Nominale stroom | 1.25A | 0.625A | |
| Nominaal vermogen | 15W | ||
| Spanningstolerantie | ±0.5V | ||
| Ingang | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63Hz | ||
| Vermogensfactor bij volledige belasting | ≥0.98@120VAC ≥0.92@277VAC | ||
| THD (typ.) bij volledige belasting | ≤10% | ||
| Efficiëntie bij volledige belasting | ≥73%@120VAC ≥75%@277VAC | 77%@120VAC 74%@277VAC | |
| AC-stroom (max.) | 0.18A | ||
| Inschakelstroom (typ.) | 0.96A, 35.2us @50%Ipeak 120VAC 1.96A, 26us @50%Ipeak 277VAC | ||
| Bescherming | Kortsluiting | Hikmodus, herstelt automatisch nadat de fouttoestand is verwijderd. | |
| Overbelasting | 105%~120% Hikkermodus, herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overtemperatuur | Omgevingstemperatuur boven 55℃±5℃, uitgangsvermogen verlaagd tot 50%; Omgevingstemperatuur boven 60℃±5℃, uitgang uitgeschakeld; Wanneer de temperatuur is verlaagd tot 45℃±5℃, keert de uitgang terug naar 100%. |
||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | |
| Bedrijfsvochtigheid | 20 - 90% RV, niet-condenserend | ||
| Opslagtemp., vochtigheid | -40 - +80℃, 10 - 95% RV, niet-condenserend | ||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | ||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as elk 72 minuten | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Doorslagspanning | I/P-O/P:1.88KVAC | ||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RV | ||
| EMC-immuniteit | FCC/ICES vereisen deze test niet. | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | ||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 1KV | ||
| Overige | Nettogewicht | 0.103KG | |
| Afmetingen | 54*48.2*24mm(Φ*B*H) | ||
| Verpakking | 380*290*155mm 100 stuks/CTN | ||
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | ||
| 2. Een gereduceerd uitgangsvermogen is vereist bij lage ingangsspanning om een lange levensduur te garanderen. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Aantal LED-drivers |
| Type B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Aantal LED-drivers |
| Type B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Aantal LED-drivers |
| Type C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt aangepast als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd volgens de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiekcurve.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L), Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+), Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+), Roze(DIM-) |
Dimbediening
Twee dimmethoden gebruiken tegelijkertijd,moet u ervoor zorgen dat de LED-verlichting de maximale helderheid bereikt voordat u de andere dimmethode kunt gebruiken;
Eén dimmethode gebruiken --- TRIAC/fase-afsnijdingsdimmingg
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de AC-fasedraad (L) door aansluiting van
een fase-/Triac-dimmer ofof verlichtingssysteem.
2. Werken met Fvoorloopfase, MLV enOmgekeerde fase, ELV, TRIAC-dimmersof verlichtingssysteem.
3. Minimale belasting is ongeveer 10%
4. Probeer dimmers te gebruiken met een vermogen van minimaal 2 keer het uitgangsvermogen van de driver.
Eén dimmethode gebruiken ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
