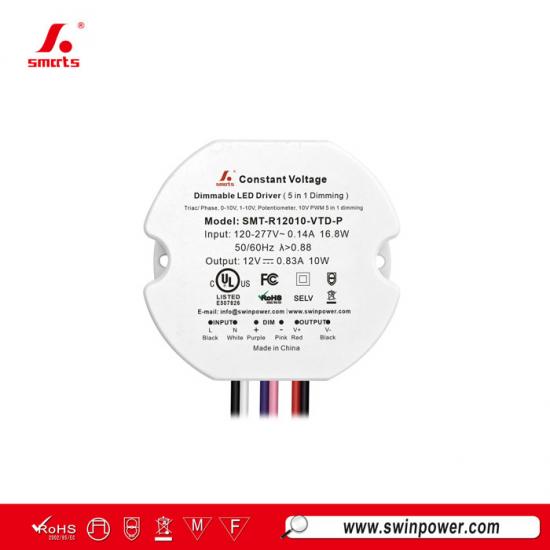

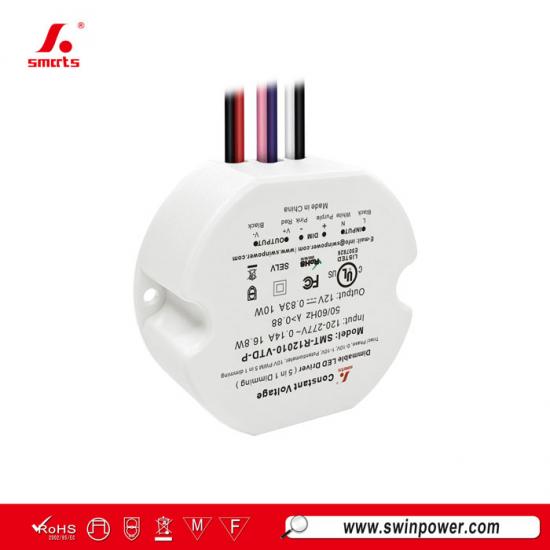

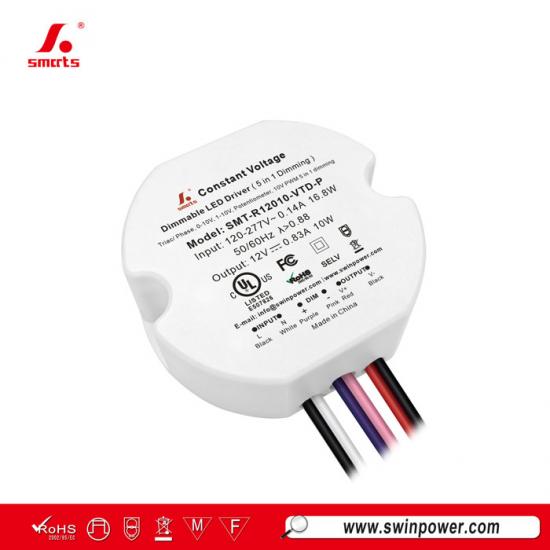

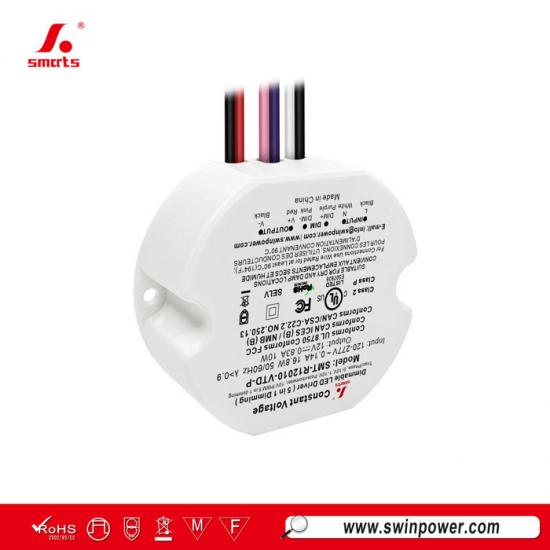

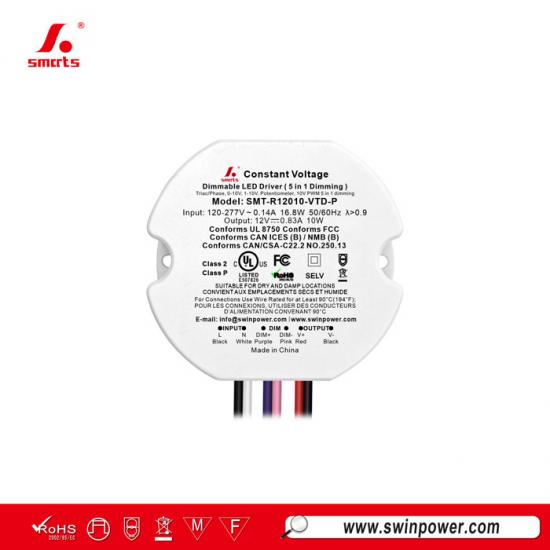

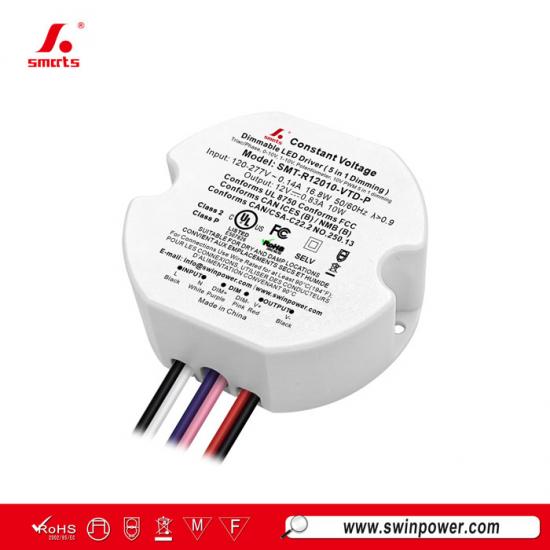

10W triac & 0-10V dimbare constante spanning 12V/24V LED-voeding voor LED-strips
Dit5-in-1 dimbare LED-voedingHet apparaat werkt in de constante spanningsmodus met een rendement tot 75%. Het biedt een soepele, stabiele en flikkervrije dimming over een bereik van 0–100%, waardoor het geschikt is voor LED-verlichting binnenshuis in kleine ruimtes.
Specificatie
| Model | SMT-R12010-VTD-P | SMT-R24010-VTD-P | |
| Certificaat | UL/cUL / ROHS / SELV | ||
| Uitvoer | Gelijkspanning | 12V | 24V |
| Nominale huidige waarde | 0,83A | 0,42A | |
| Nominaal vermogen | 10W | ||
| Spanningstolerantie | ±0,5V | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor bij vollast | ≥0,98 bij 120 VAC ≥0,88 bij 277 VAC | ||
| THD (typ.) bij volledige belasting | ≤20% | ||
| Rendement bij volledige belasting | ≥74% bij 120VAC ≥73% bij 277VAC | 70% bij 120VAC 72% bij 277VAC | |
| Wisselstroom (max.) | 0,12A | ||
| Inschakelstroom (typ.) | 2,4A, 35µs bij 50% Ipeak 120VAC 5,6A, 34µs bij 50% Ipeak 277VAC | ||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | |
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Bij een omgevingstemperatuur boven 55℃±5℃ daalt het vermogen met 50%; Bij een omgevingstemperatuur boven 60℃±5℃, wordt de uitgang uitgeschakeld; Als de temperatuur daalt tot 45℃±5℃ keert het vermogen terug naar 100%. |
||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Trilling | 10 ~ 500 Hz, 2G 12 minuten/cyclus, X Y Z-as 72 minuten per cyclus | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | |
| bestand tegen spanning | I/PO/P: 1,88 kV | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70% RH | ||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | ||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 1 kV | ||
| Anderen | Nettogewicht | 0,103 kg | |
| Dimensie | 54*48,2*24 mm (Φ*B*H) | ||
| Verpakking | 380*290*155 mm 100 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | ||
| 2. Een verlaagd uitgangsvermogen is vereist bij een lage ingangsspanning om een lange levensduur te garanderen. | |||
|
|
 |
 |
 |

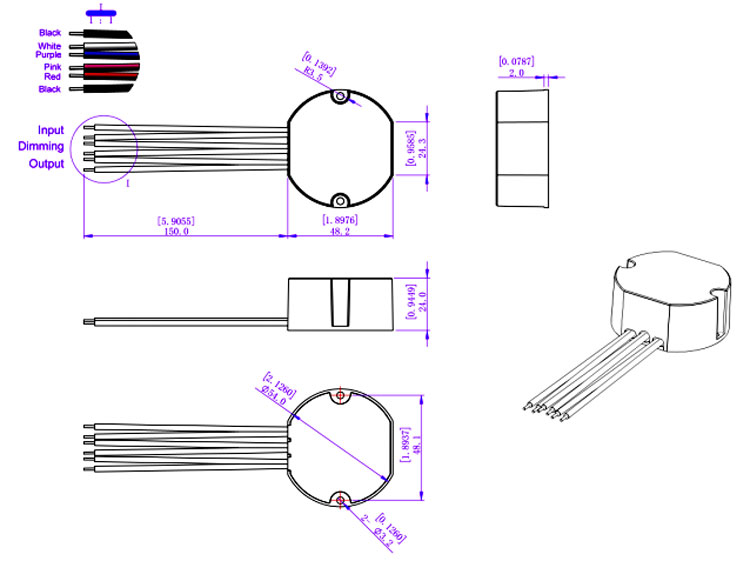

Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Opmerking:
1. Het bovenstaande aantal LED-drivers dat op type C is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Invoerkabel | 1015 2*18 AWG 0,824 mm²\Zwart (L), Wit (N) |
| Uitgangsdraad | 1015 2*22 AWG 0,326 mm²\Rood (V+), Zwart (V-) |
| Dimmende elektronische draad | 1015 2*22 AWG 0,326mm2\Paars(DIM+),Roze(DIM-) |
Dimfunctie

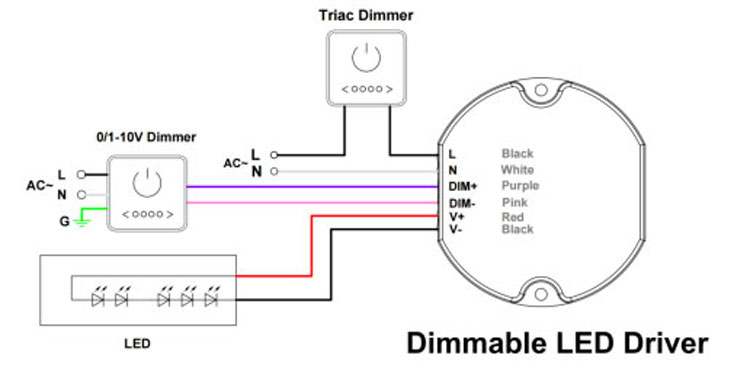

Gebruikmakend van twee manieren om te dimmen tegelijkertijd,Je moet er zeker van zijn dat de ledverlichting de maximale helderheid heeft. Dan kun je de andere dimfunctie gebruiken;

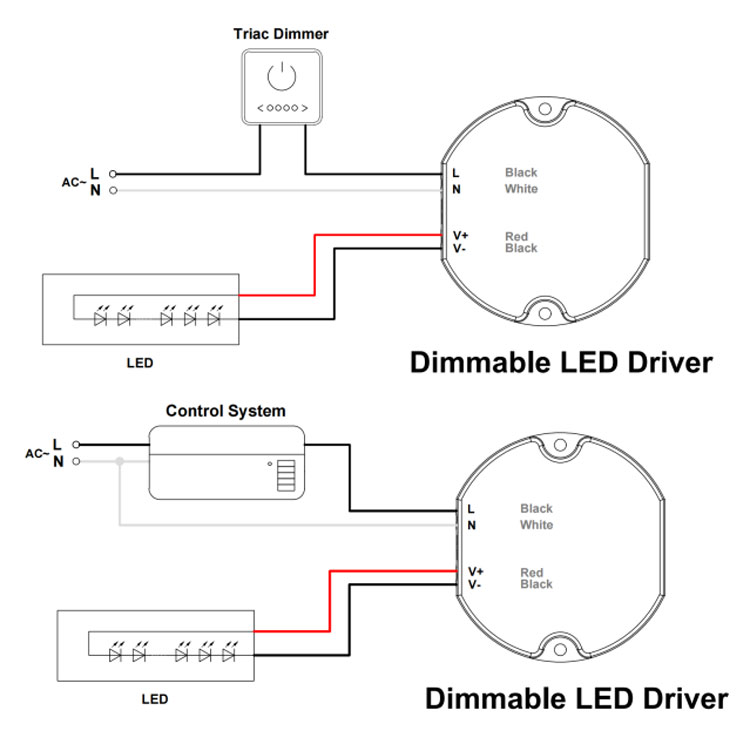

Gebruikmakend van één dimfunctie ---TRIAC/fase-afsnijding dimmenG
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de wisselstroomfaseleiding (L) door middel van een verbinding.
een fase/Triac-dimmer oR verlichtingssysteem.
2. Samenwerken met Fvoorwaartse fase, MLVEnOmgekeerde fase, ELV,TRIAC-dimmers of lichtinstallatie.
3. De minimale belasting bedraagt ongeveer 10%.
4. Probeer dimmers te gebruiken met minimaal een bepaald vermogen. 2maal het uitgangsvermogen van de driver.

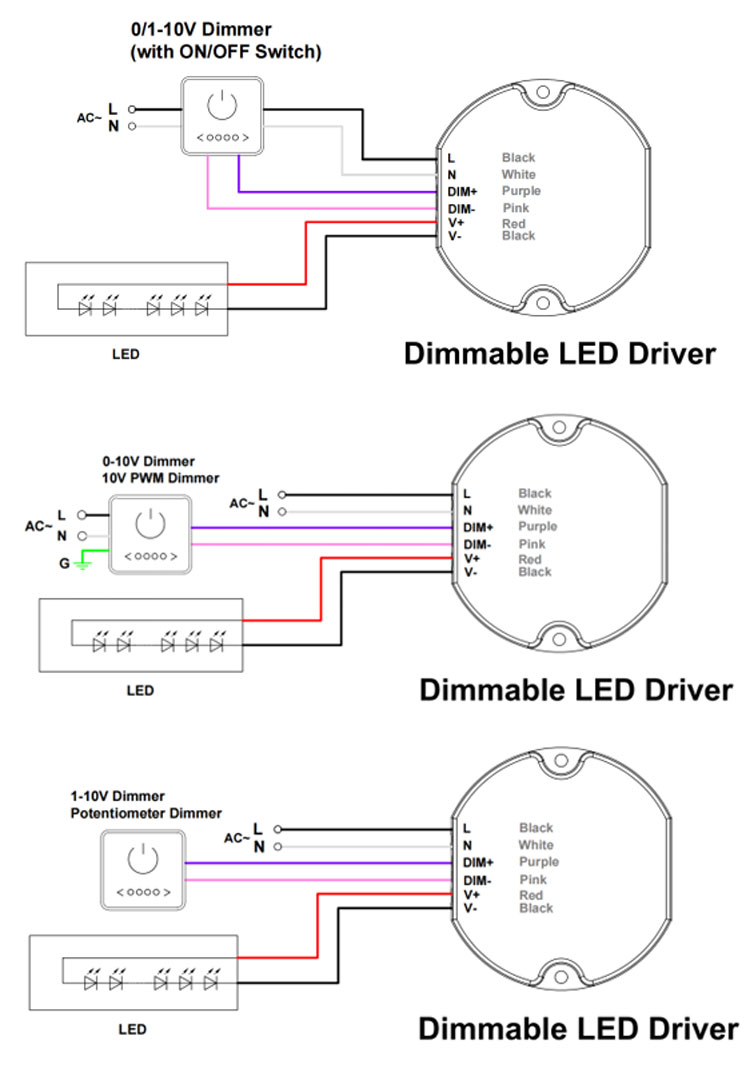

Gebruikmakend van één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
Gerelateerde producten
|

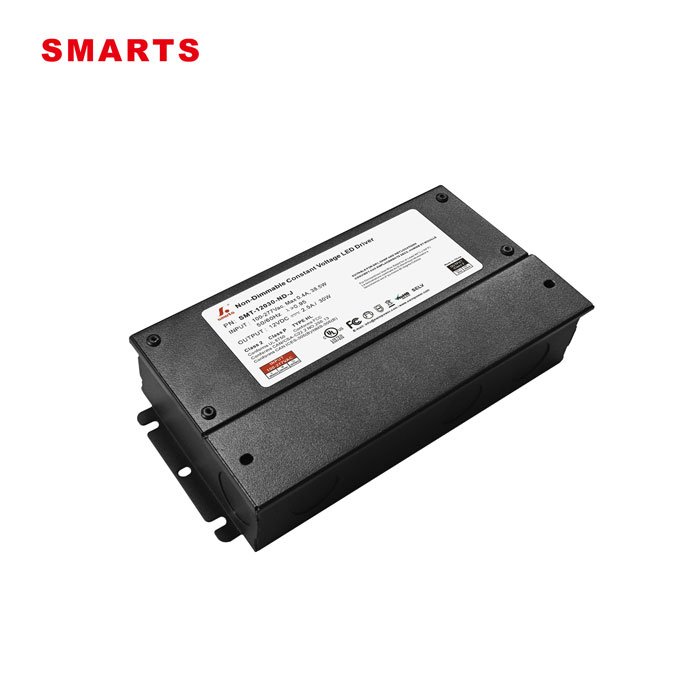

Deze 30W LED-voeding met constante spanning heeft een volledig metalen behuizing voor uitstekende warmteafvoer; geschikt voor slimme LED-verlichting binnenshuis; wordt geleverd met 7 jaar garantie.
