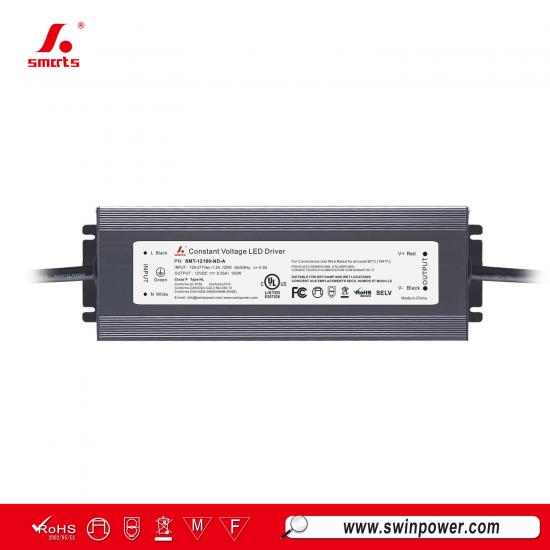

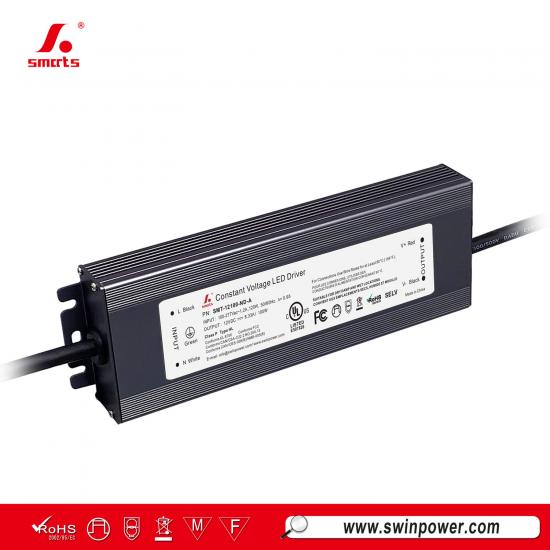

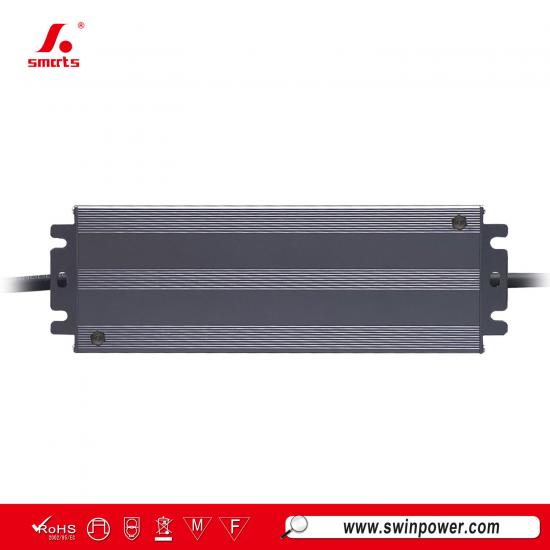

Waterdichte IP 67 niet-dimbare LED-driver met constante spanning 12V 24V 100W voor LED-verlichting
Werkend in de modus voor constante spanning met een ingangsbereik van 100–277 VAC, deze 100W niet-dimbare LED-voedingheeft een efficiëntie tot 91% en beschikt over een volledig aluminium behuizingsontwerp. Gedekt door een garantie van 7 jaar is deze geschikt voor installatie en gebruik in zowel binnen- als buitenprojecten met LED-verlichting.
Specificatie
| Model | SMT-12100-ND-A | SMT-24100-ND-A | SMT-48100-ND-A | |
| Certificaat | UL / cUL / FCC / Class P / Type HL | |||
| Uitgang | DC-spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±4% | ±4% | ±2% | |
| Spanningsregeling | ≤0.5% | ≤0.5% | ≤0.5% | |
| Belastingsregeling | ≤4% | ≤4% | ≤2% | |
| Nominale stroom | 8.33A | 4.17A | 2.08A | |
| Nominaal vermogen | 100W | |||
| Spanningsrimpel | 400mVp-p | 296mVp-p | 176mVp-p | |
| Overspanning | ||||
| Invoer | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor (typ.) bij volledige belasting | >0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
|
| THD (typ.) bij volledige belasting | ||||
| Efficiëntie (typ.) bij volledige belasting | ≥88.0%@120VAC ≥91.4%@277VAC |
≥88.4%@120VAC ≥92.0%@277VAC |
≥89.2%@120VAC ≥91.8%@277VAC |
|
| AC-stroom (max.) | ≤1.1A @120VAC ≤0.43A@277VAC | |||
| Inschakelstroom (typ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | |||
| Lekstroom | ||||
| Bescherming | Kortsluiting | Hikmodus, kan automatisch worden hersteld na het verwijderen van de storing | ||
| Overbelasting | ≥120%, constante-stroommodus, automatisch herstel na uitzondering | |||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 55℃ ±5℃, wordt de uitgang uitgeschakeld | |||
| Omgeving | Bedrijfstemperatuur | -40~+40℃ (zie onderstaande deratingcurve) | ||
| Bedrijfsvochtigheid | 20 - 95%RH niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 ~ +80℃, 10 - 95% RH niet-condenserend | |||
| TEMP.-coëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 Nr.250.13 | ||
| Doorslagspanning | I/P-O/P:1.88KVac;I/P-FG::1.88KVac;O/P-FG:0.5KVac | |||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2KV, gemeenschappelijke modus 4KV | |||
| EMC-immuniteit | FCC/ICES vereisen deze test niet | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | |||
| Overige | Nettogewicht | 0.56KG | ||
| Afmetingen | 188*61.4*25.5mm(L*B*H) | |||
| Verpakking | 415*230*170mm 20 stuks / doos | |||
| Opmerkingen | 1. Alle parameters die NIET specifiek zijn vermeld, zijn gemeten bij een ingang van 120VAC, nominale belasting en een omgevingstemperatuur van 25℃. | |||
| 2. Tolerantie: omvat insteltolerantie en belastingsregeling. | ||||
| 3. De voeding wordt beschouwd als een component die in combinatie met de uiteindelijke apparatuur wordt gebruikt. Omdat de EMC-prestaties worden beïnvloed door de volledige installatie, moeten fabrikanten van de eindapparatuur de EMC-richtlijn voor de volledige installatie opnieuw kwalificeren. |
||||
| 4. Met betrekking tot LED-driver-belastingstypen waarbij de driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Mechanische specificatie
Aanbeveling voor installatieautomaat：
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt afgestemd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiekcurve.
