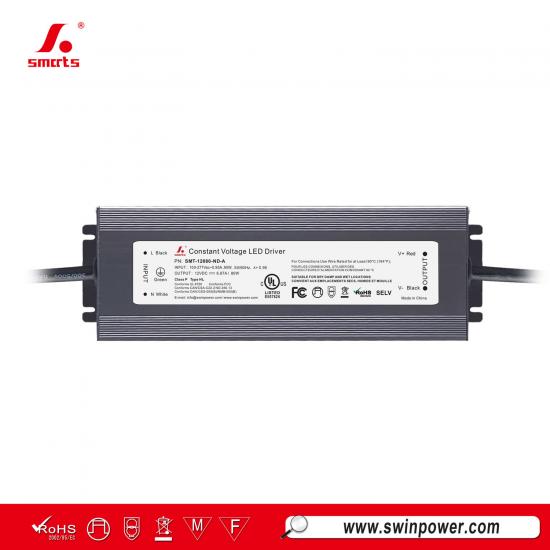

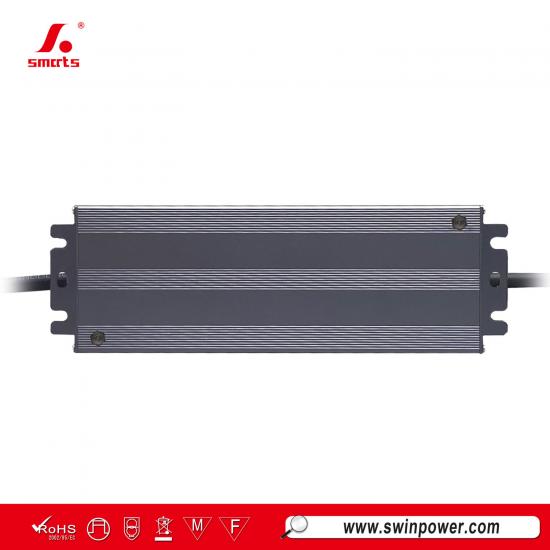

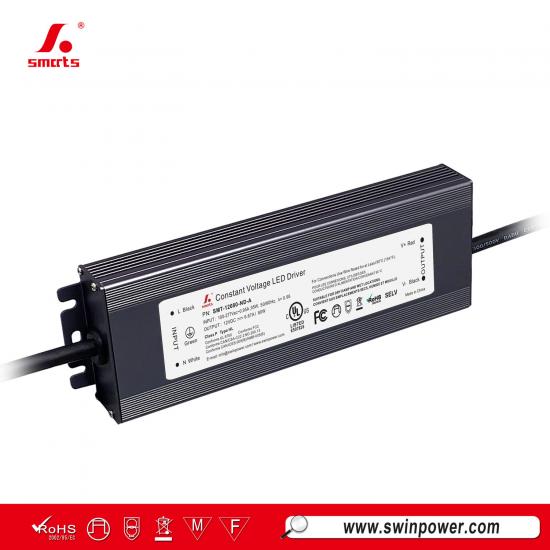

100-277VAC Niet-dimbare constante spanning 12V 24V 96W led-voeding voor ledstrip
Deze niet-dimbare led-voedingis voorzien van een aluminium behuizing met een IP67-waterdichtheidsclassificatie en uitstekende warmteafvoer. Het bevat meerdere beschermingsfuncties, waaronder kortsluitbeveiliging, oververhittingsbeveiliging en overbelastingsbeveiliging, en heeft een bedrijfsrendement tot 91%. UL-gecertificeerd, voldoet het aan wereldwijde veiligheidsvoorschriften voor verlichting en wordt het voornamelijk op de Noord-Amerikaanse markt aangeboden.
Specificatie
| Model | SMT-24096-ND-A | SMT-48096-ND-A | |
| Certificaat | UL / cUL / FCC / Klasse P / Type HL / Klasse 2 | ||
| Uitgang | Gelijkspanning | 24V | 48V |
| Spanningstolerantie | ±4% | ±2% | |
| Spanningsregeling | ≤0.5% | ≤0.5% | |
| Belastingsregeling | ≤4% | ≤2% | |
| Nominale stroom | 4A | 2A | |
| Nominaal vermogen | 96W | ||
| Spanningsrimpel | 296mVp-p | 176mVp-p | |
| Overspanning | |||
| Ingang | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63Hz | ||
| Vermogensfactor (typ.) bij volledige belasting | >0.98@120VAC | >0.98@120VAC | |
| >0.96@277VAC | >0.96@277VAC | ||
| THD (typ.) @ volledige belasting | |||
| Rendement (typ.) @ volledige belasting | ≥88.4%@120VAC | ≥89.2%@120VAC | |
| ≥92.0%@277VAC | ≥91.8%@277VAC | ||
| AC-stroom (max.) | ≤1.0A @120VAC ≤0.43A@277VAC | ||
| Inschakelstroom (typ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | ||
| Lekstroom | |||
| Beveiliging | Kortsluiting | Hikmodus, kan automatisch worden hersteld nadat de afwijking is verwijderd | |
| Overbelasting | ≥120%, constante-stroommodus, automatisch herstel na uitzondering | ||
| Overtemperatuur | Wanneer de omgevingstemperatuur 55℃ ±5℃ overschrijdt, wordt de uitgang uitgeschakeld | ||
| Omgeving | Bedrijfstemperatuur | -40~+40℃ (zie onderstaande deratingcurve) | |
| Bedrijfsvochtigheid | 20 - 95%RH niet-condenserend | ||
| Opslagtemperatuur, vochtigheid | -40 ~ +80℃,10 - 95% RH niet-condenserend | ||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | ||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as elk 72 minuten | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 No.250.13 | |
| Spanningsvastheid | I/P-O/P:1.88KVac;I/P-FG::1.88KVac;O/P-FG:0.5KVac | ||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2KV, gemeenschappelijke modus 4KV | ||
| EMC-immuniteit | FCC/ICES vereist deze test niet | ||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | ||
| Overige | Nettogewicht | 0.56KG | |
| Afmetingen | 188*61.4*25.5mm(L*B*H) | ||
| Verpakking | 415*230*170mm 20 stuks / CTN | ||
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij een ingang van 120VAC, nominale belasting en een omgevingstemperatuur van 25℃. | ||
| 2. Tolerantie: omvat insteltolerantie en belastingsregeling. | |||
| 3. De voeding wordt beschouwd als een component die in combinatie met de uiteindelijke apparatuur zal worden gebruikt. Aangezien | |||
| de EMC-prestaties worden beïnvloed door de volledige installatie, moeten de fabrikanten van de eindapparatuur | |||
| de EMC-richtlijn voor de volledige installatie opnieuw kwalificeren. | |||
| 4. Met betrekking tot LED-driverbelastingstypen waarbij de driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | |||
|
|
 |
 |
 |

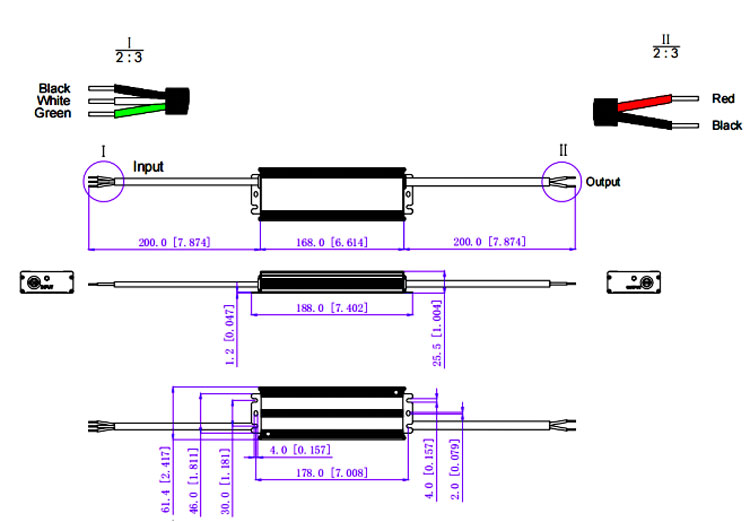

Mechanische specificatie
Aanbeveling voor installatieautomaat：
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type installatieautomaat | Niveau | Het aantal LED-drivers |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiekcurve.
Dimmbediening
Gerelateerde producten
|

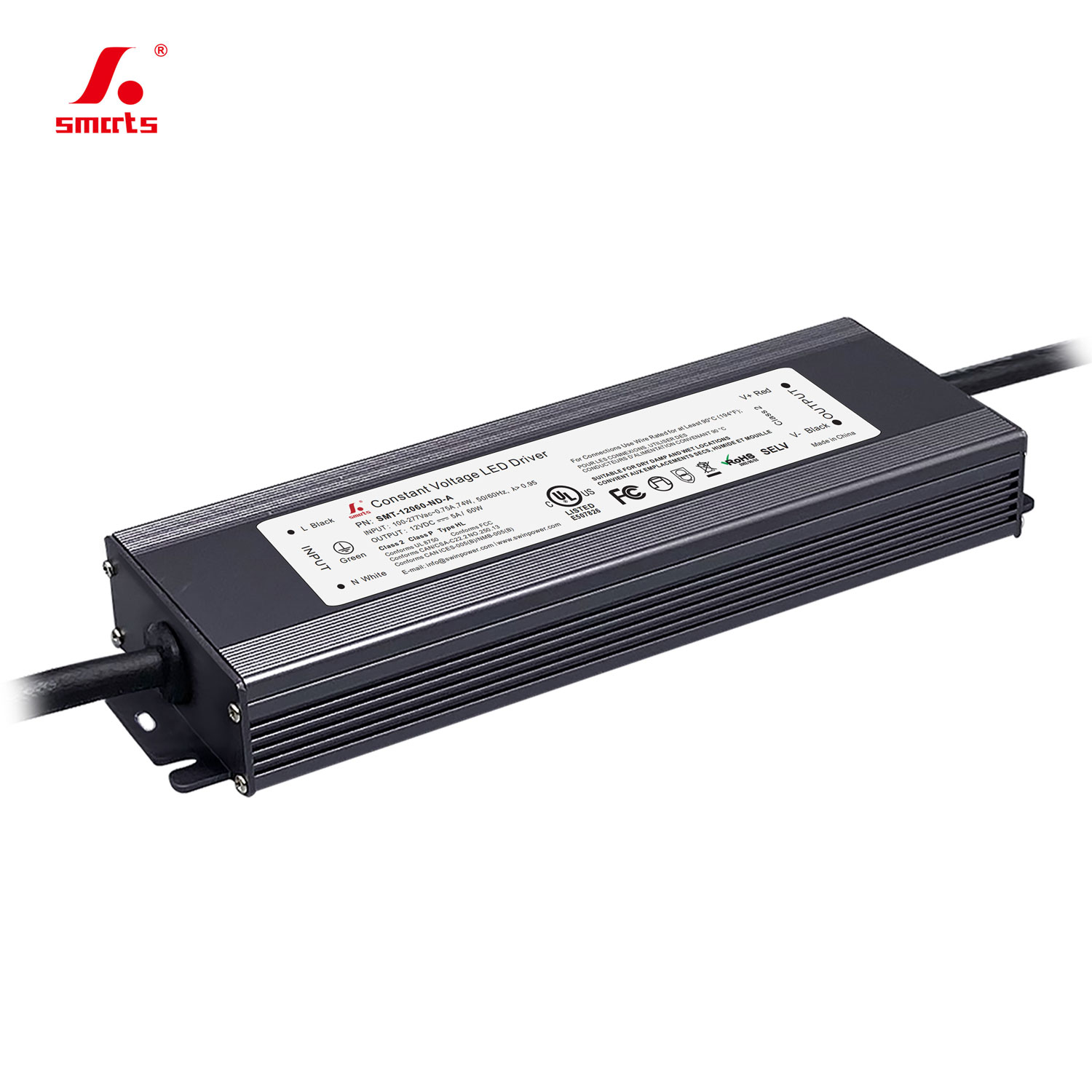

80W LED-driver met constante spanning, niet dimbaarBiedt uitstekende warmteafvoer en een IP65-classificatie, ondersteund door een uitzonderlijk lange garantie van 7 jaar.
