constante spanning niet-dimbare led-driver ledlampen 12v 24v 30w te koop

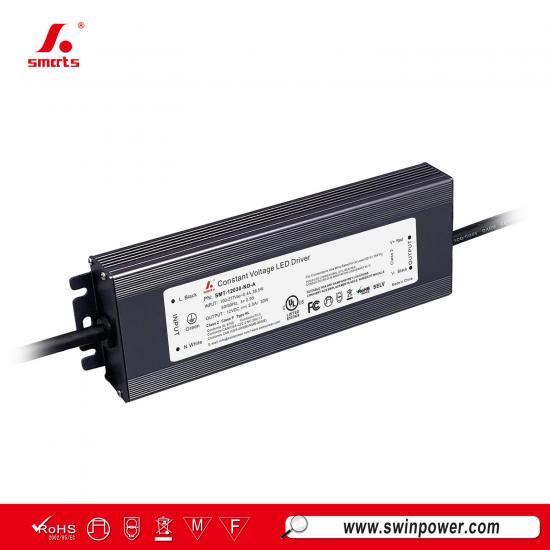

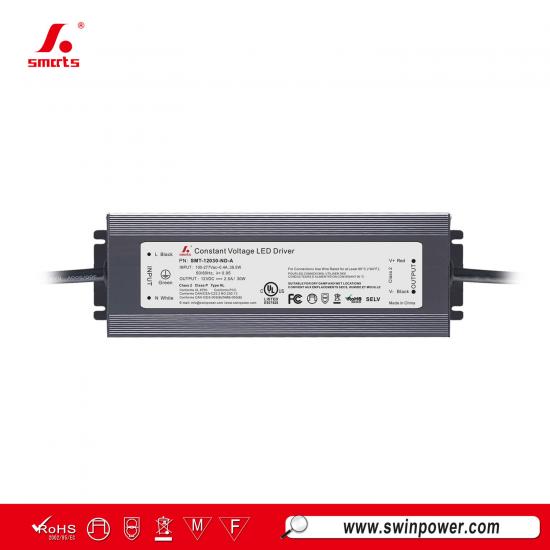

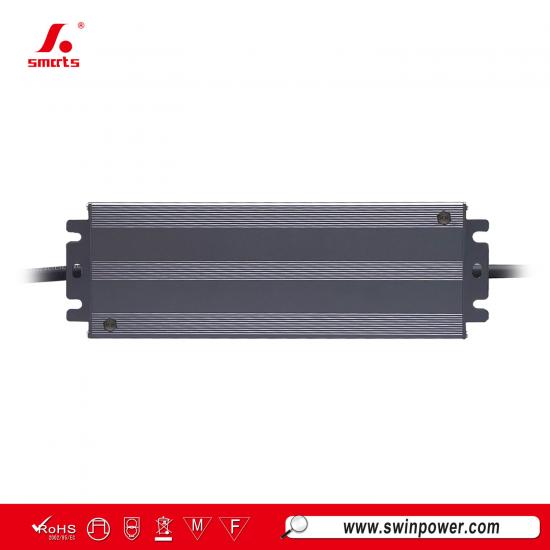

Dit LED-voeding met constante spanningbeschikt over een niet-dimbare modus en een volledig aluminium behuizingsontwerp. Met een bedrijfsrendement tot 84,5% en een uitzonderlijk lange garantie van 7 jaar is deze UL-gecertificeerd en wordt hij voornamelijk op de Noord-Amerikaanse markt aangeboden.
Specificaties
| Model | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| Certificaat | UL / cUL / FCC / Klasse P / Type HL / Klasse 2 | |||
| Uitgang | DC-spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±5% | ±3% | ±2% | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingsregeling | ≤2% | ≤1% | ≤1% | |
| Nominale stroom | 2,5A | 1,25A | 0,63A | |
| Nominaal vermogen | 30W | |||
| Spanningsrimpel | 500mVp-p | 400mVp-p | 350mVp-p | |
| Overspanning | ||||
| Ingang | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor (typ.) bij volledige belasting | >0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
|
| THD (typ.) bij volledige belasting | ||||
| Efficiëntie (typ.) bij volledige belasting | ≥79%@120VAC ≥80.5%@277VAC |
≥81%@120VAC ≥83.5%@277VAC |
≥83.5%@120VAC ≥84.5%@277VAC |
|
| AC-stroom (max.) | ≤0.4A @120VAC ≤0.16A@277VAC | |||
| Inschakelstroom (typ.) | 25A,120us@50%Ipeak 120VAC 60A,136us@50%Ipeak 277VAC | |||
| Lekstroom | ||||
| Bescherming | Kortsluiting | Hikmodus, kan automatisch worden hersteld nadat de afwijking is verwijderd | ||
| Overbelasting | ≥120%, constante-stroommodus, automatisch herstel na storing | |||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 55℃ ±5℃, wordt de uitgang uitgeschakeld | |||
| Omgeving | Bedrijfstemperatuur | -40~+40℃ (zie onderstaande deratingcurve) | ||
| Bedrijfsvochtigheid | 20 - 95% RV niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40-+80℃, 10 - 95% RV niet-condenserend | |||
| TEMP.-coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 5G 12 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 nr.250.13 | ||
| Spanningsvastheid | I/P-O/P:1.88KVac; I/P-FG::1.88KVac; O/P-FG:0.5KVac | |||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RV | |||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2KV, gemeenschappelijke modus 4KV | |||
| EMC-immuniteit | FCC/ICES vereisen deze test niet | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2017; ICES-005 Uitgave 5 | |||
| Overige | Nettogewicht | 0,45kg | ||
| Afmetingen | 166,9*61,4*25,5mm(L*B*H) | |||
| Verpakking | 415*230*170mm 20 stuks / doos | |||
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij een ingang van 120VAC, nominale belasting en een omgevingstemperatuur van 25℃. | |||
| 2. Tolerantie: omvat insteltolerantie en belastingsregeling. | ||||
| 3. De voeding wordt beschouwd als een component die samen met de uiteindelijke apparatuur zal worden gebruikt. Omdat de EMC-prestaties worden beïnvloed door de volledige installatie, moeten fabrikanten van de eindapparatuur de EMC-richtlijn voor de volledige installatie opnieuw kwalificeren. |
||||
| 4. Standaardinstellingen: de dimcurve is een gamma 2.2-curve. | ||||
| 5. Met betrekking tot LED-driverbelastingstypen waarbij de driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | ||||
|
|
 |
 |
 |

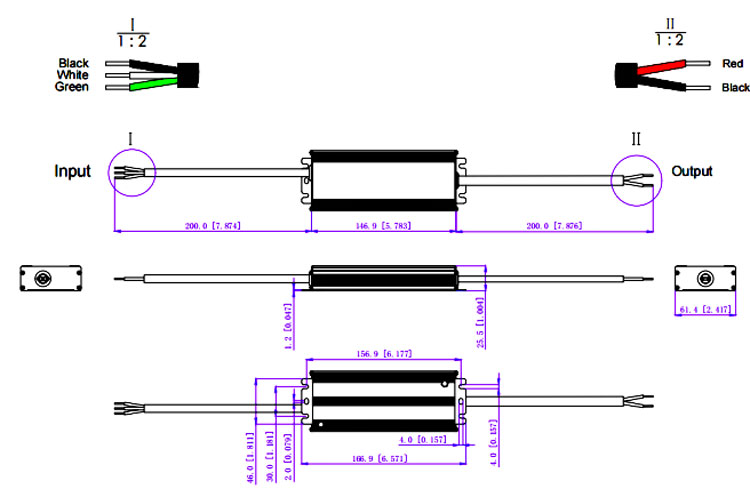

Mechanische specificatie
Aanbeveling voor MCB：
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Dimfunctie
