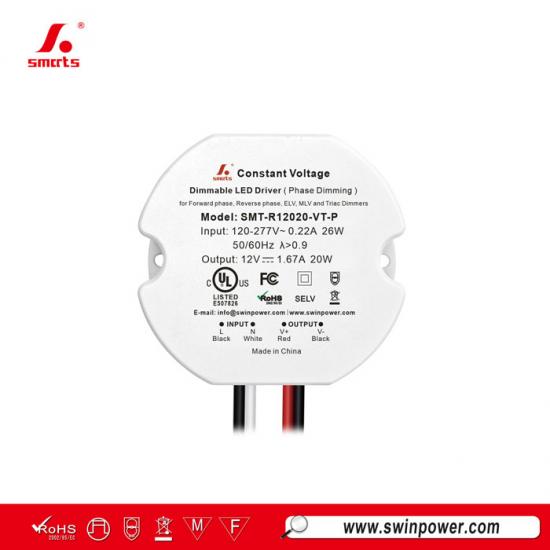

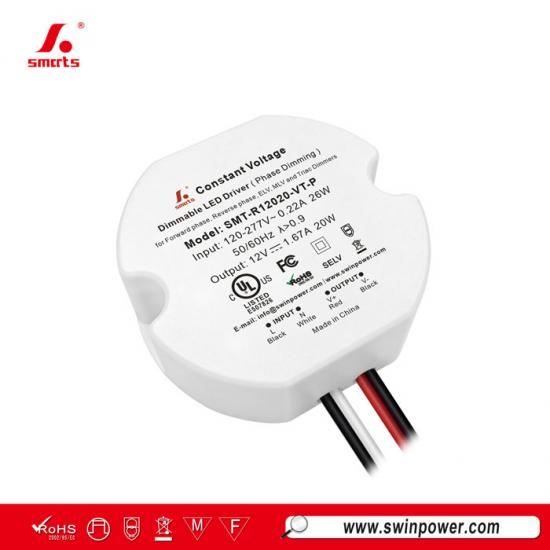

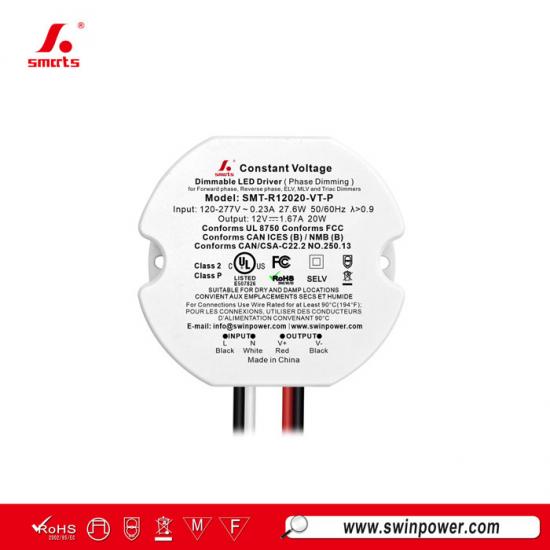

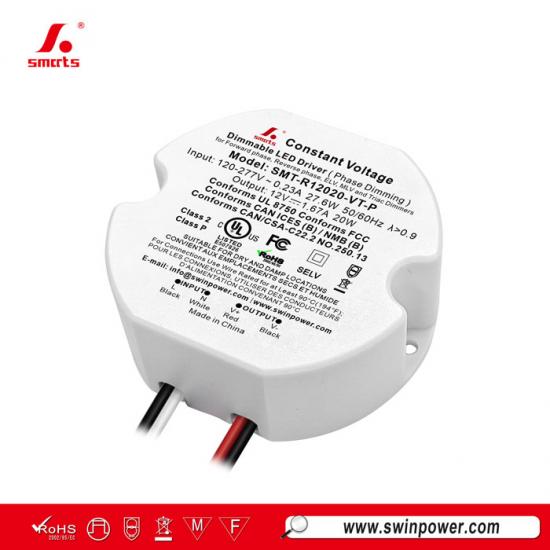

Ronde vorm, 12V/24V, 20W, dimbaarconstante spanningLED-driver voeding voor LED-lampen
Universeel ingangsspanningsbereik 120-277 V wisselstroomTriac dimbare LED-driver, met ingebouwde actieve PFC-functie, volledig kunststof behuizing, goede warmteafvoer, voldoet aan de wereldwijde veiligheidsvoorschriften voor verlichting en 7 jaar garantie.
Specificatie
| Model | SMT-R12020-VT-P | SMT-R24020-VT-P | |
| Certificaat | UL-goedkeuring in behandeling / ROHS / SELV | ||
| Uitvoer | Gelijkspanning | 12V | 24V |
| Nominale huidige waarde | 1,67A | 0,83A | |
| Nominaal vermogen | 20W | ||
| Spanningstolerantie | ±0,5V | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor bij vollast | ≥0,98 bij 120 VAC ≥0,89 bij 277 VAC | ≥0,97 bij 120 VAC ≥0,91 bij 277 VAC | |
| THD (typ.) bij volledige belasting | ≤10% bij 120VAC ≤15% bij 277VAC | ≤15% bij 120VAC ≤25% bij 277VAC | |
| Rendement bij volledige belasting | ≥75% bij 120VAC ≥73% bij 277VAC | ≥78% bij 120VAC ≥72% bij 277VAC | |
| Wisselstroom (max.) | 0,23A | ||
| Inschakelstroom (typ.) | 1,92 A, 68 µs bij 50% Ipeak 120 VAC 6,08 A, 44 µs bij 50% Ipeak 277 VAC | ||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | |
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Bij een omgevingstemperatuur boven 55℃±5℃ daalt het vermogen met 50%. Bij een omgevingstemperatuur boven 60℃±5℃, wordt de uitgang uitgeschakeld; Als de temperatuur daalt tot 45℃±5℃ keert het vermogen terug naar 100%. |
||
| Omgeving | Werkzaamheden TEMP. (Ta) | -40~+50℃ (zie onderstaande deratingcurve) | |
| Behuizingstemperatuur (Tc) | 85℃ | ||
| Werkvochtigheid | 20 - 90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Trilling | 10 ~ 500 Hz, 2G 12 minuten/cyclus, X Y Z-as 72 minuten per cyclus | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | |
| bestand tegen spanning | I/PO/P: 1,88 kV | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70% RH | ||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | ||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 1 kV | ||
| Anderen | Nettogewicht | 0,15 kg | |
| Dimensie | 69,4*62,9*24 mm (Φ*B*H) | ||
| Verpakking | 385*290*190 mm 80 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | ||
| 2. Een verlaagd uitgangsvermogen is vereist bij een lage ingangsspanning om een lange levensduur te garanderen. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| B-type | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Opmerking:
1. Het bovenstaande aantal LED-drivers dat op type C is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Invoerkabel | 1015 2*18 AWG 0,824 mm²\Zwart (L), Wit (N) |
| Uitgangsdraad | 1015 2*22 AWG 0,326 mm²\Rood (V+), Zwart (V-) |
| Dimmende elektronische draad | 1015 2*22 AWG 0,326mm2\Paars(DIM+),Roze(DIM-) |
Dimfunctie
Gebruikmakend van één dimfunctie ---TRIAC/fase-afsnijding dimmenG
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de wisselstroomfaseleiding (L) door middel van een verbinding.
een fase/Triac-dimmer oR verlichtingssysteem.
2. Samenwerken met Fvoorwaartse fase, MLVEnOmgekeerde fase, ELV,TRIAC-dimmers of lichtinstallatie.
3. De minimale belasting bedraagt ongeveer 10%.
4. Probeer dimmers te gebruiken met minimaal een bepaald vermogen. 2maal het uitgangsvermogen van de driver.
