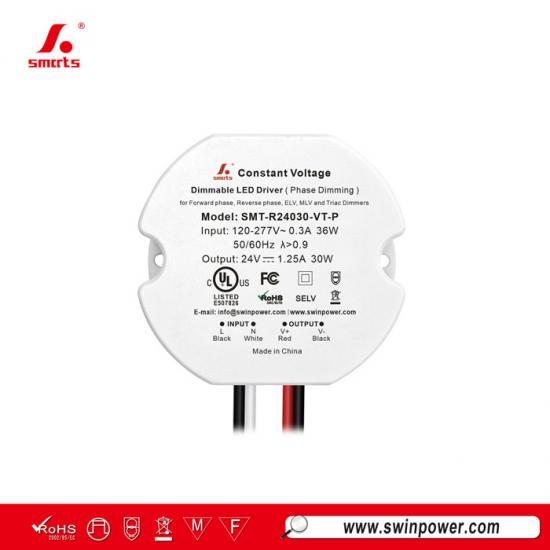

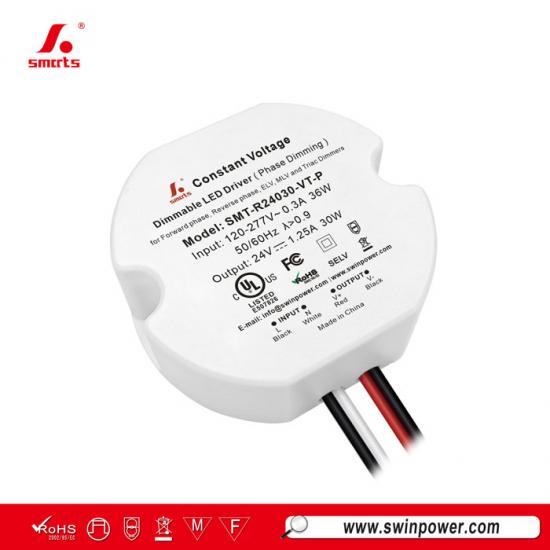

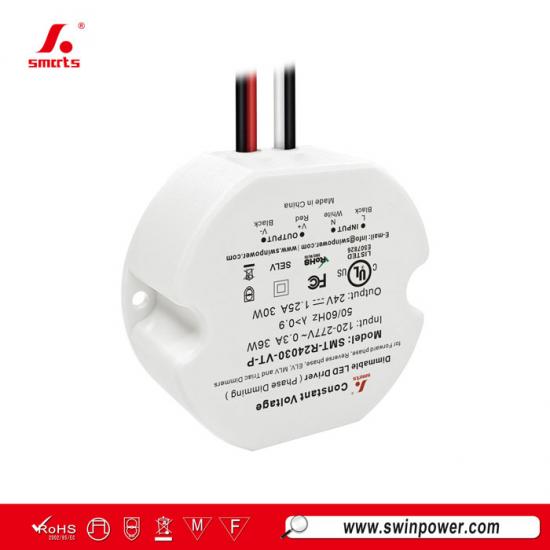

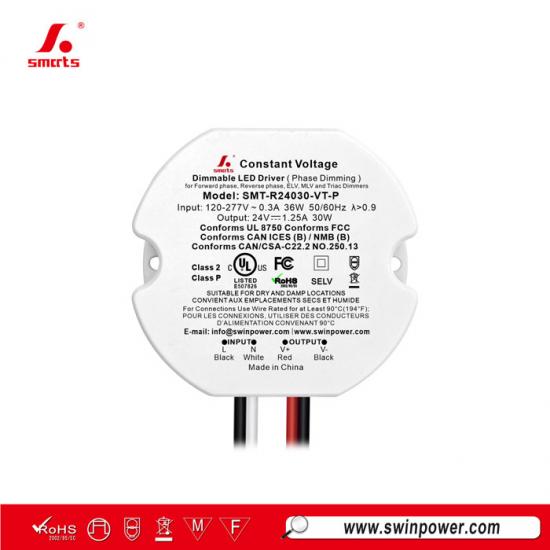

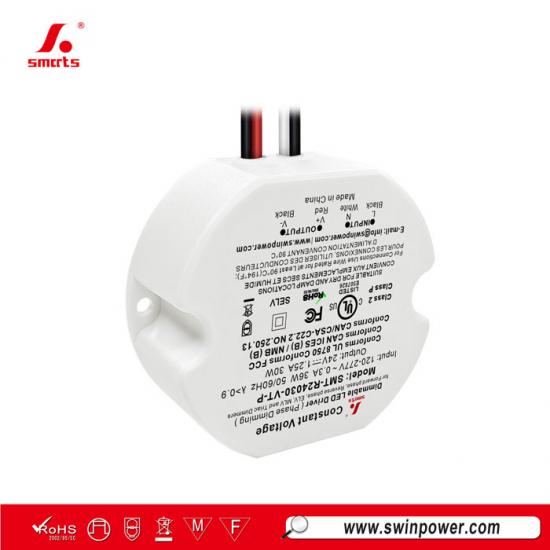

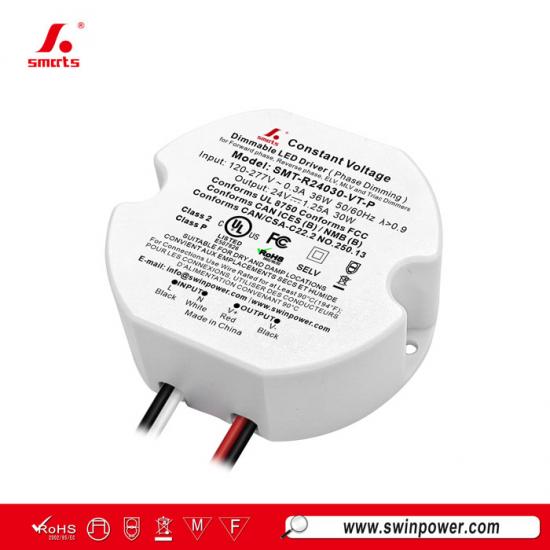

Ronde vorm 24v 30w triac constante spannings-led-driver voeding voor ledstrips
Deze kunststof behuizde voeding met constante spanning, TRIAC-dimbare ledvoeding beschikt over ingebouwde actieve PFC en een compact, draagbaar ontwerp voor eenvoudige installatie. Wordt geleverd met 7 jaar garantie.
Specificatie
| Model | SMT-R24030-VT-P | |
| Certificaat | UL in behandeling / ROHS / SELV | |
| Uitgang | Gelijkspanning | 24V |
| Nominale stroom | 1.25A | |
| Nominaal vermogen | 30W | |
| Spanningstolerantie | ±0.5V | |
| Ingang | Spanningsbereik | 120-277VAC |
| Frequentiebereik | 47 - 63Hz | |
| Vermogensfactor bij volledige belasting | ≥0.98@120VAC ≥0.92@277VAC | |
| THD (typ.) bij volledige belasting | ≤15%@120VAC ≤25%@277VAC | |
| Efficiëntie bij volledige belasting | ≥82%@120VAC ≥82%@277VAC | |
| Wisselstroom (max.) | 0.32A | |
| Inschakelstroom (typ.) | 4.24A, 52us @50%Ipeak 120VAC 7.52A, 34us @50%Ipeak 277VAC | |
| Bescherming | Kortsluiting | Hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. |
| Overbelasting | 105%~120% hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | |
| Overtemperatuur | Omgevingstemperatuur boven 55℃±5℃, uitgang wordt verlaagd naar 50%; Omgevingstemperatuur boven 60℃±5℃, uitgang uit; Wanneer de temperatuur is verlaagd tot 45℃±5℃ keert de uitgang terug naar 100%. |
|
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) |
| Behuizingstemperatuur (Tc) | 90℃ | |
| Bedrijfsvochtigheid | 20 - 90%RV niet-condenserend | |
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV niet-condenserend | |
| TEMP.-coëfficiënt | ±0.03%/℃(0 - 50℃) | |
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as elk 72 minuten | |
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 |
| Doorslagspanning | I/P-O/P:1.88KVAC | |
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RV | |
| EMC-immuniteit | FCC/ICES vereisen deze test niet. | |
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | |
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 1KV | |
| Overige | Nettogewicht | 0.184KG |
| Afmetingen | 74.4*66.4*24mm(Φ*B*H) | |
| Verpakking | 385*290*190mm 80 stuks/CTN | |
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij de nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | |
| 2. Een verlaagde uitgang is vereist bij lage ingangsspanning om een lange levensduur te garanderen. | ||
|
|
 |
 |
 |

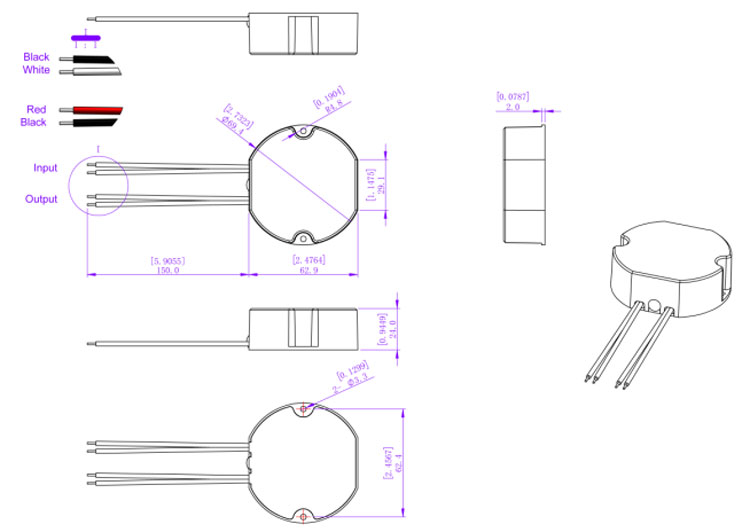

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op het C-type zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd volgens de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiekcurve.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L),Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimmingsbediening
Gebruik één dimmer ---TRIAC/fase-afsnijdingsdimmingg
1.De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de AC-fasedraad (L) door aansluiting
van een fase-/Triac-dimmer ofof verlichtingssysteem.
2.Werken metvoorwaartse fase, MLV enachterwaartse fase, ELV,TRIAC-dimmersof verlichtingssysteem.
3.Minimale belasting is ongeveer 10%
4. Probeer dimmers te gebruiken met een vermogen van minimaal 2 keer het uitgangsvermogen van de driver.
Gerelateerde producten
|
Deze kunststof behuizende voeding met constante spanning,TRIAC & 0 10V dimbare LED-voedingbeschikt over ingebouwde actieve PFC en een compact, draagbaar ontwerp voor eenvoudige installatie. Het wordt geleverd met 7 jaar garantie.
Model: SMT-R24030-VTD-P Ingangsspanning: 100-277Vac
Dimmethode: triac & 0 10V dimbaar
|
