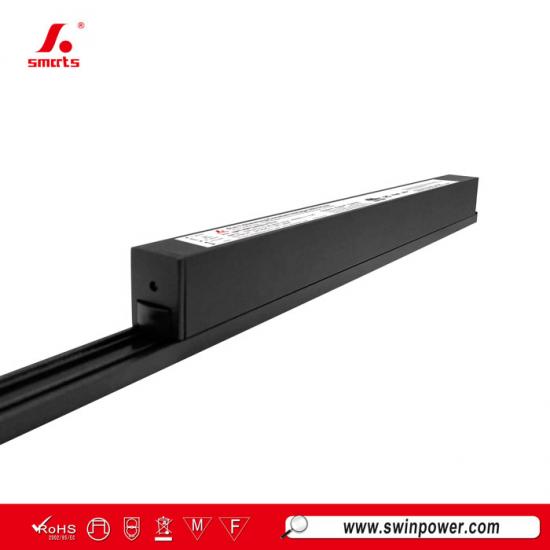

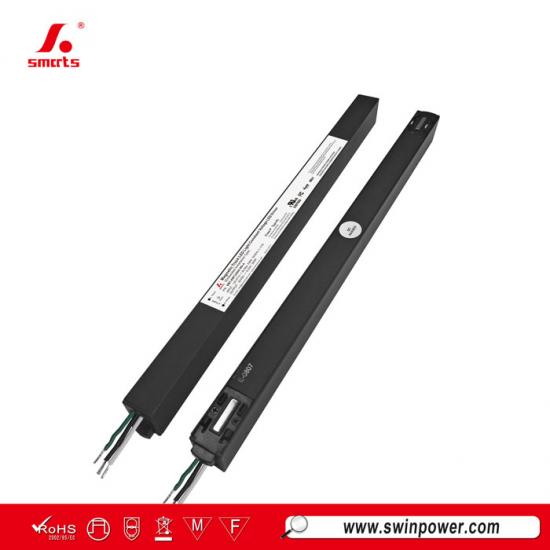

Magnetische rail voor het installeren van een 200W constante spanning niet-dimbare LED-driver (24V) voor LED-strips.
Magnetische railverlichtingsserie, niet dimbaar 200W 24V constante spanning LED-voeding Met kortsluitings-, oververhittings- en overbelastingsbeveiliging. UL-gecertificeerd en voldoet aan de wereldwijde veiligheidsvoorschriften voor verlichting. Voornamelijk verkocht in Noord-Amerika.
Specificatie
| Model | SMT-EMT24200-ND-A | SMT-EMT48200-ND-A | |
| Certificaat | UL/ SELV /FCC / RoHS / REACH | ||
| Uitvoer | Gelijkspanning | 24V | 48V |
| Spanningstolerantie | ±1,5% | ±1% | |
| Spanningsregeling | ≤0,5% | ||
| Nominale huidige waarde | 8.34A | 4.17A | |
| Nominaal vermogen | 200W | ||
| Belastingsregeling | ±1% | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor (typ.) bij vollast | 0,99 bij 120 VAC; 0,95 bij 277 VAC | ||
| THD (typ.) bij volledige belasting | <20%@120&277VAC | ||
| Rendement (typ.) bij volledige belasting |
≥91,5% bij 120VAC
≥93,5% bij 277 VAC |
≥91,5% bij 120VAC
≥93,5% bij 277 VAC |
|
| Inschakelstroom (typ.) | 28A, 470µs bij 50% 120VAC; 71A, 328µs bij 50% 277VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | ≤120% Constante stroommodus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Uitschakeling bij 100℃±10℃ uitgangsspanning, herstelt automatisch na afkoeling. | ||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 (VS) | |
| bestand tegen spanning | I/P-0/P: 1,8 kVAC I/PF/G: 1,8 kVAC O/PF/G: 0,5 kVAC (VS) | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70%RH | ||
| EMC-emissie | FCC Deel 15 Subdeel B (VS) | ||
| Surge-immuniteitstest | Verschillende modus: 2 kV, Gemeenschappelijke modus: 4 kV | ||
| Anderen | Nettogewicht | 0,85 kg | |
| Dimensie | 366,7*26*24,2 mm (L*B*H) | ||
| Verpakking | 50 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Bij een lage ingangsspanning is vermogensreductie noodzakelijk om een lange levensduur te garanderen. | |||
|
|
|
|
|

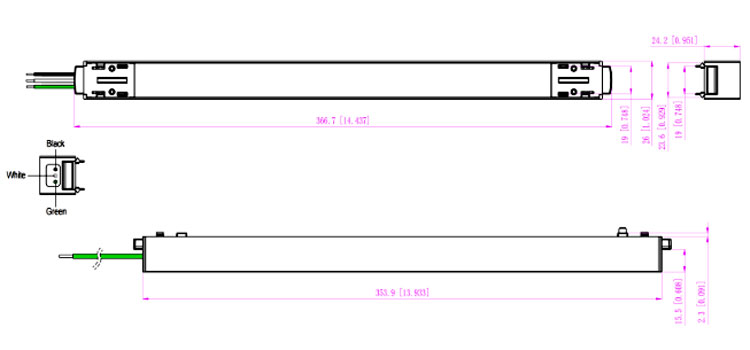

Mechanische specificatie
| draaddikte | |
| MGQ201 | |

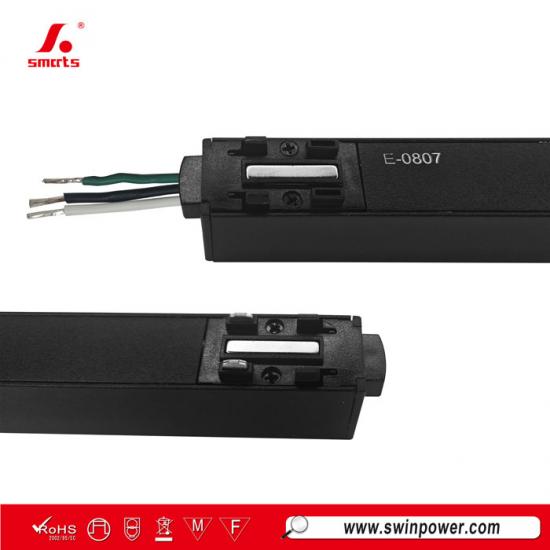

| Invoerdraden | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitvoer | Het inbedden van de rail en via de geleiderail de uitgangsstroom van de aandrijving |
| Dimdraad | Paars (D+) Roze (D-) (2*0,35 mm²) |
| Opmerking: Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken. | |
Handige tips:
1. Aanbevolen maximale stroomsterkte (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere wensen met betrekking tot kabels kunnen wij op maat maken.

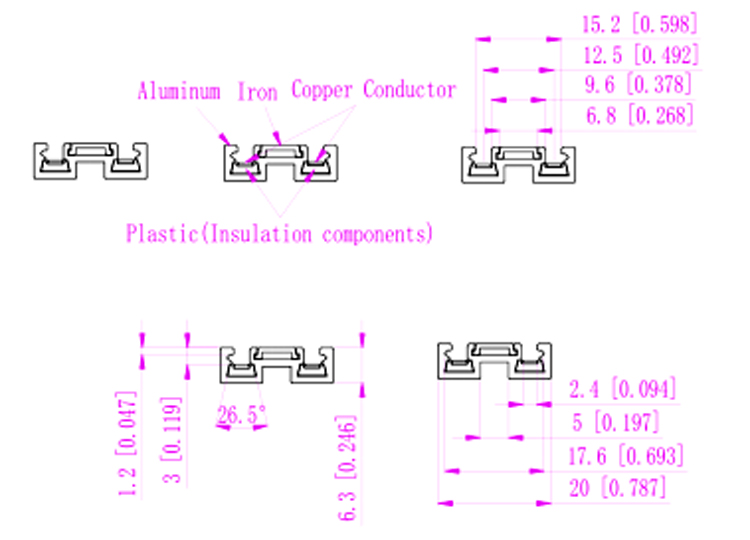

Compatibele track :
Aansluitschema voor dimmen
Gerelateerde producten
|
Ultradunne magnetische railverlichtingsserie,

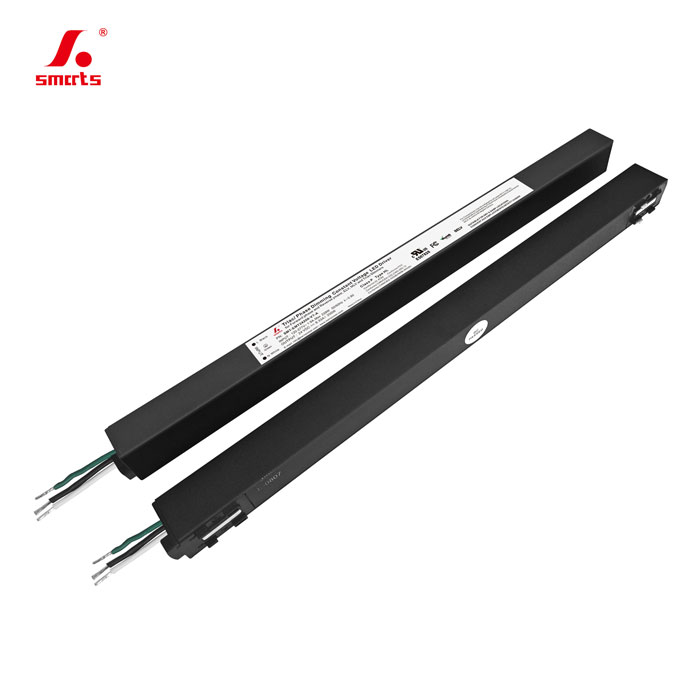

Triac dimbare LED-driver 200W 24V
