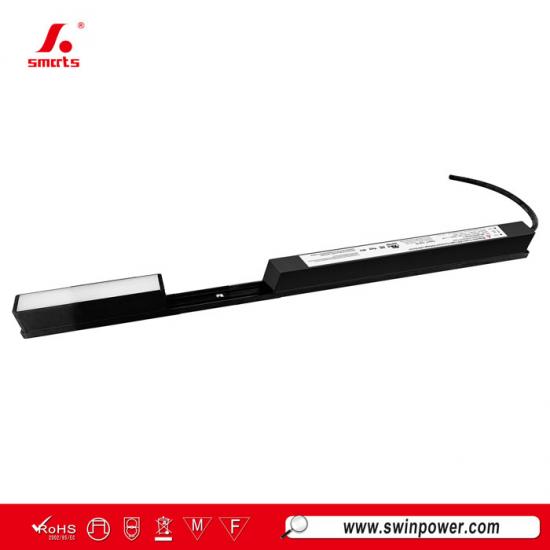

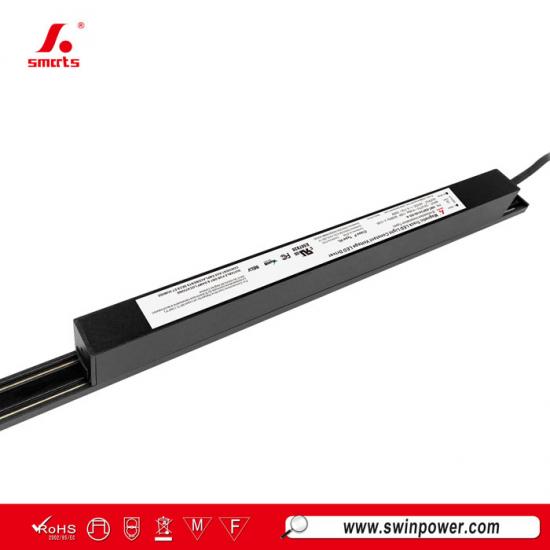

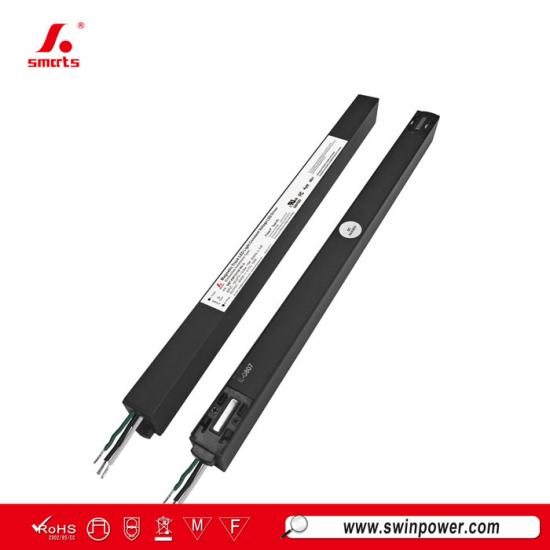

Magnetische rail voor het installeren van een slanke 150W LED-voeding met constante spanning van 24V voor LED-verlichting.
De nieuwe magnetische railverlichtingsserie van smartspower beschikt over een niet dimbaar LED-driver 150W Met een constante spanningsmodus biedt het een stabiele stroomvoorziening voor de armaturen, samen met meerdere beveiligingen tegen kortsluiting, overspanning en overbelasting. Het voldoet aan de wereldwijde veiligheidsvoorschriften voor verlichting en wordt geleverd met 7 jaar garantie.
Specificatie
| Model | SMT-EMT24150-ND-A | SMT-EMT48150-ND-A | |
| Certificaat | UL/ SELV /FCC / RoHS / REACH | ||
| Uitvoer | Gelijkspanning | 24V | 48V |
| Spanningstolerantie | ±1,5% | ±1% | |
| Spanningsregeling | ≤0,5% | ||
| Nominale huidige waarde | 6,25A | 3.13A | |
| Nominaal vermogen | 150W | ||
| Belastingsregeling | ±1% | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Arbeidsfactor (typ.) bij vollast | 0,99 bij 120 VAC; 0,95 bij 277 VAC | ||
| THD (typ.) bij volledige belasting | <20%@120&277VAC | ||
| Rendement (typ.) bij volledige belasting |
≥91% bij 120VAC
≥93% bij 277VAC |
≥91% bij 120VAC
≥93% bij 277VAC |
|
| Wisselstroom (max.) | 1,5A | ||
| Inschakelstroom (typ.) | 26A, 430 µs bij 50% 120 VAC; 63A, 280 µs bij 50% 277 VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | ≤120% Constante stroommodus, herstelt automatisch nadat de storing is verholpen. | ||
| Oververhitting | Uitschakeling bij 100℃±10℃ uitgangsspanning, herstelt automatisch na afkoeling. | ||
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RH niet-condenserend | ||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750 (VS) | |
| bestand tegen spanning | I/P-0/P: 1,8 kVAC I/PF/G: 1,8 kVAC O/PF/G: 0,5 kVAC (VS) | ||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70%RH | ||
| EMC-emissie | FCC Deel 15 Subdeel B (VS) | ||
| Surge-immuniteitstest | Verschillende modus: 2 kV, Gemeenschappelijke modus: 4 kV | ||
| Anderen | Nettogewicht | 0,85 kg | |
| Dimensie | 366,7*26*24,2 mm (L*B*H) | ||
| Verpakking | 50 stuks/doos | ||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Bij een lage ingangsspanning is vermogensreductie noodzakelijk om een lange levensduur te garanderen. | |||
|
|
|
|
|
Mechanische specificatie
| draaddikte | |
| MGQ201 | |
| Invoerdraden | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitvoer | Het inbedden van de rail en via de geleiderail de uitgangsstroom van de aandrijving |
| Dimdraad | Paars (D+) Roze (D-) (2*0,35 mm²) |
| Opmerking: Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet goed en kan het beschadigd raken. | |
Handige tips:
1. Aanbevolen maximale stroomsterkte (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Eventuele andere wensen met betrekking tot kabels kunnen wij op maat maken.
Compatibele track :

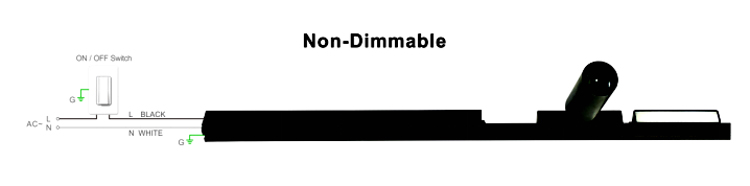

Aansluitschema voor dimmen
Gerelateerde producten
|

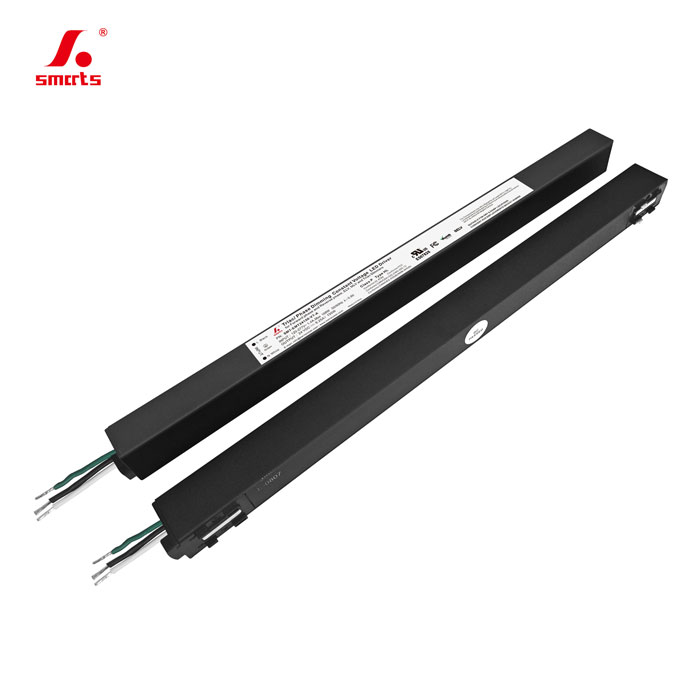

Dit Triac dimbare LED-driver Deze voeding is geschikt voor installatie op magnetische rails en biedt een eenvoudige en snelle installatie. Hij heeft een compact ontwerp, een vermogen van 150 W en een spanning van 24 V. De voeding wordt geleverd met 7 jaar garantie en wordt voornamelijk in Noord-Amerika verkocht.
