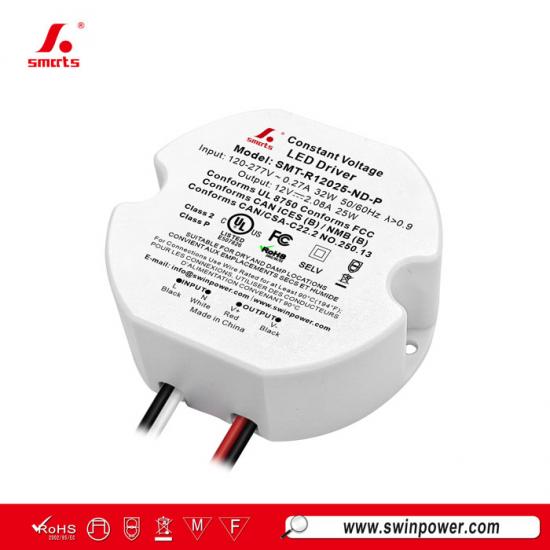

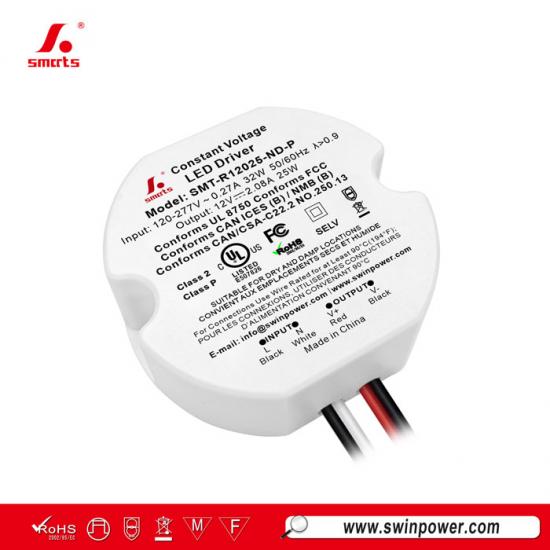

Gebruiksvriendelijke en veelzijdige ronde 25W LED-voeding met constante spanning, geschikt voor installateurs.
Elektriciens en installateurs grijpen naar de25W ronde plastic driverOmdat hij eenvoudig aan te sluiten is en een lange levensduur heeft. Het niet-dimbare ontwerp met constante spanning is geschikt voor LED-strips, modules en accentverlichting, en de vochtbestendige behuizing kan probleemloos in badkamers, keukens en overdekte buitenruimtes worden geïnstalleerd. Binnenin beschermen actieve PFC en overbelastings-/kortsluitingsbeveiliging het circuit, dat bovendien stil wordt gekoeld door convectie. Een praktische keuze van 25 W met 7 jaar garantie.
Specificatie
| Model | SMT-R12025-ND-P | SMT-R24025-ND-P | SMT-R48025-ND-P | |
| Certificaat | UL / FCC / ICES-005 / Klasse P / Klasse 2 / SELV | |||
| Uitvoer | DC-nominale spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±3% | ±2% | ±2% | |
| Belastingsregeling | ±2% | ±1% | ±1% | |
| Spanningsregeling | ±0,5% | |||
| Nominale huidige waarde | 2.08A | 1.04A | 0,52A | |
| Nominaal vermogen | 25W | |||
| Overschrijding | 10% | 5% | 5% | |
| Invoer | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 50/60 Hz | |||
| Arbeidsfactor bij vollast | >0.9 | |||
| THD (typ.) bij volledige belasting | ≤6% bij 120VAC ≤13% bij 277VAC | |||
| Rendement bij volledige belasting | 81,2% bij 120V wisselstroom 82% bij 277VAC |
85,4% bij 120V wisselstroom 86% bij 277VAC |
86,5% bij 120V wisselstroom 86% bij 277VAC |
|
| Wisselstroom (max.) | 0,27A | |||
| Inschakelstroom (typ.) | 2,28A, 35µs bij 50% Ipeak 120VAC 4,68A, 40µs bij 50% Ipeak 277VAC | |||
| Lekstroom | ||||
| Bescherming | Kortsluiting | De uitgangsspanning wordt uitgeschakeld en herstelt automatisch zodra de storing is verholpen. | ||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |||
| Omgeving | Werkzaamheden TEMP. (Ta) | -40~+50℃ | ||
| Behuizingstemperatuur (Tc) | 90℃ | |||
| Werkvochtigheid | 20 - 90% RH niet-condenserend | |||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | |||
| Trilling | 10 ~ 500 Hz, 2G 10 minuten/cyclus, X Y Z-as 72 minuten per cyclus | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | ||
| bestand tegen spanning | I/PO/P: 1,88 kV | |||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70% RH | |||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | |||
| EMC-emissie | FCC Deel 15 Subdeel B; ANSI C63.4:2014+A1:2017; ICES-005 Uitgave 5; NMB-005 | |||
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 2 kV | |||
| Anderen | Nettogewicht | 0,138 kg | ||
| Dimensie | 69,4*62,9*24,0 mm (Φ*B*H) | |||
| Verpakking | 385*290*190 mm 80 stuks/doos | |||
| Notities | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Uitsluitend gebruiken binnen een afgesloten ruimte; DOE HET INSTALLEREN DANS EEN ENCEINTE. | ||||
|
|
 |
 |
 |
Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (brekend) capaciteit: 6 KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (brekend) capaciteit: 6 KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Opmerking:
1. Het bovenstaande aantal LED-drivers dat op type C is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
Dimfunctie
Gerelateerde producten
|

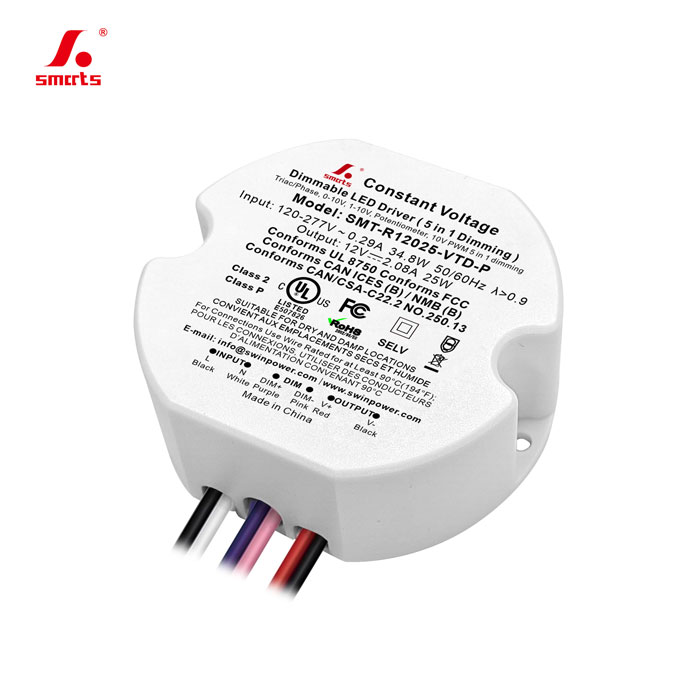

Deze 25W5-in-1 dimbare LED-voedingMet een kunststof behuizing, ingebouwde actieve PFC en werking op constante spanning. UL-gecertificeerd en voornamelijk verkocht op de Noord-Amerikaanse markt.
