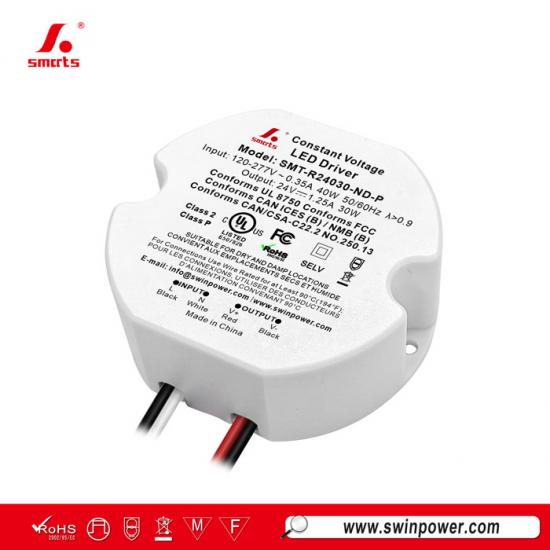

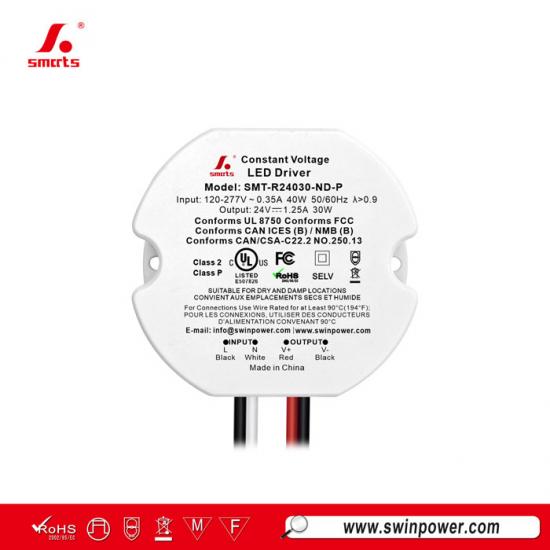

Ronde 30W LED-voeding met constante spanning voor veeleisende LED-belastingen
Ontworpen voor eigenaren die een hekel hebben aan telefoontjes achteraf, de30W ronde plastic LED-driverDeze ventilatorloze, afgedichte unit is geschikt voor zowel droge als vochtige omgevingen. Actieve PFC, kortsluit- en overbelastingsbeveiliging en een rendement tot 86% zorgen ervoor dat hij jarenlang stil en probleemloos werkt. Het niet-dimbare ontwerp maakt de installatie eenvoudig voor zowel vastgoedbeheerders als doe-het-zelvers. Met 7 jaar garantie is het een risicoarme, duurzame stroomoplossing voor serieuze LED-verlichting.
Specificatie
| Model | SMT-R24030-ND-P | |
| Certificaat | UL in afwachting / SELV | |
| Uitvoer | DC-nominale spanning | 24V |
| Spanningstolerantie | ±2% | |
| Belastingsregeling | ±1% | |
| Spanningsregeling | ±0,5% | |
| Nominale huidige waarde | 1,25A | |
| Nominaal vermogen | 30W | |
| Overschrijding | 5% | |
| Invoer | Spanningsbereik | 120-277VAC |
| Frequentiebereik | 50/60 Hz | |
| Arbeidsfactor bij vollast | >0.9 | |
| THD (typ.) bij volledige belasting | ≤8% bij 120VAC ≤12% bij 277VAC | |
| Rendement bij volledige belasting | 85,5% bij 120VAC 86% bij 277VAC | |
| Wisselstroom (max.) | 0,35A | |
| Inschakelstroom (typ.) | 2,08A, 54µs bij 50% Ipeak 120VAC 4,48A, 53µs bij 50% Ipeak 277VAC | |
| Lekstroom | ||
| Bescherming | Kortsluiting | De uitgangsspanning wordt uitgeschakeld en herstelt automatisch zodra de storing is verholpen. |
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |
| Omgeving | Werkzaamheden op tijdelijke basis. | -40~+50℃ (zie onderstaande deratingcurve) |
| Behuizingstemperatuur (Tc) | 90℃ | |
| Werkvochtigheid | 20 - 90% RH niet-condenserend | |
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | |
| Trilling | 10 ~ 500 Hz, 2G 10 minuten/cyclus, X Y Z-as 72 minuten per cyclus | |
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 |
| bestand tegen spanning | I/PO/P: 1,88 kV | |
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70% RH | |
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | |
| EMC-emissie | FCC Deel 15 Subdeel B | |
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 2 kV | |
| Anderen | Nettogewicht | 0,193 kg |
| Dimensie | 74,4*66,4*24,0 mm (Φ*B*H) | |
| Verpakking | 385*290*190 mm 80 stuks/doos | |
| Notities | 1. Tenzij anders vermeld, zijn alle specificaties gemeten bij een ingangsspanning van 120 V, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Uitsluitend gebruiken binnen een afgesloten ruimte; DOE HET INSTALLEREN DANS EEN ENCEINTE. | ||
|
|
 |
 |
 |
Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt aangestuurd als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (brekend) capaciteit: 6 KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (brekend) capaciteit: 6 KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Opmerking:
1. Het bovenstaande aantal LED-drivers dat op type C is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
Dimfunctie
Gerelateerde producten
|

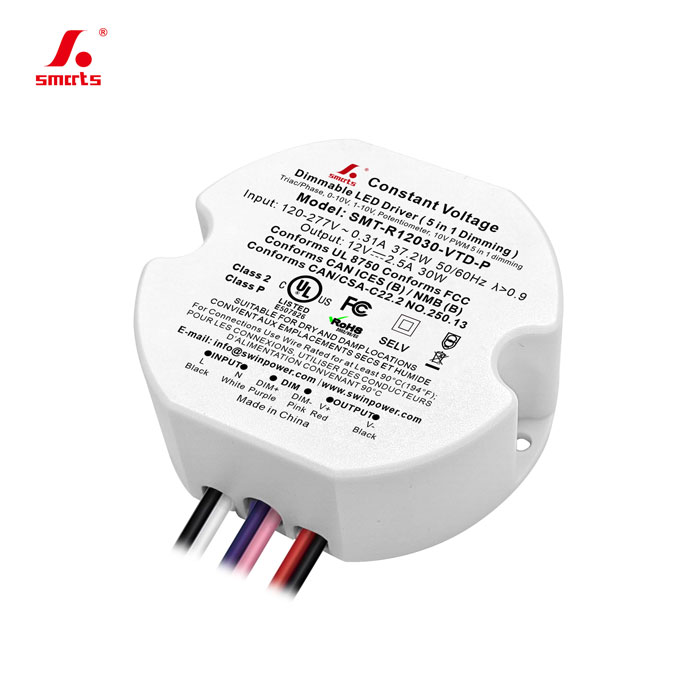

Dit30W ronde plastic LED-driverDeze lamp beschikt over een 5-in-1 dimmodus en een volledig afgesloten, ventilatorloos ontwerp, geschikt voor zowel droge als vochtige omgevingen. Hij is voorzien van actieve PFC (Power Factor Correction) en kortsluit- en overbelastingsbeveiliging, waardoor een energie-efficiëntie tot 86% wordt bereikt. De lamp biedt soepel, stabiel en flikkervrij dimmen over een bereik van 0–100% en wordt geleverd met een uitgebreide garantie van 7 jaar.
