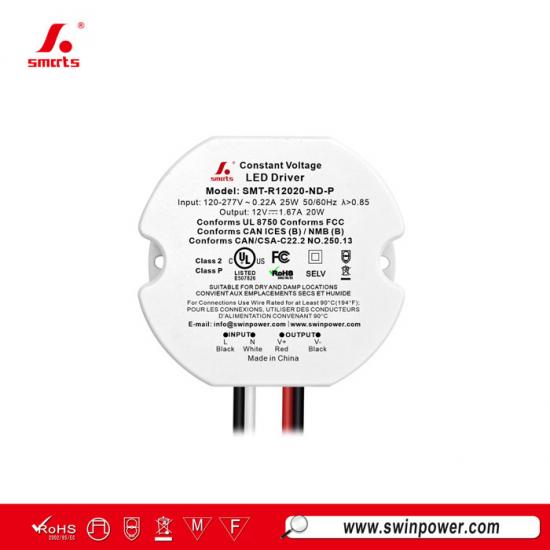

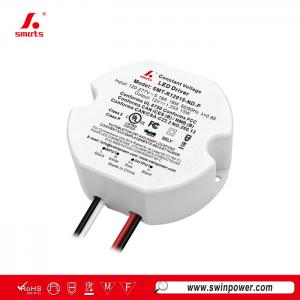

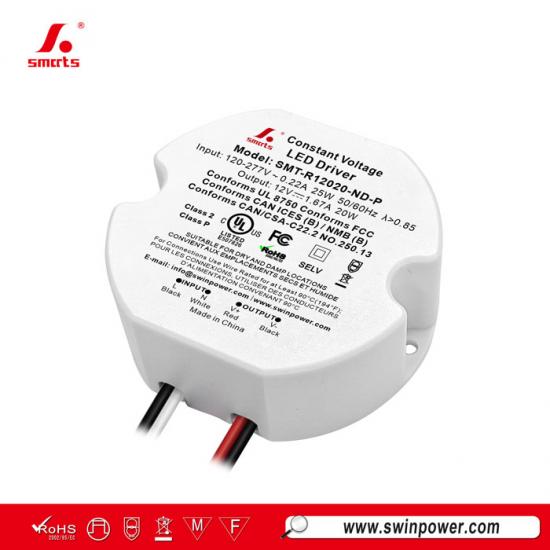

20W ronde niet-dimbare led-driver met constante spanning prijs voor led-verlichting
Specificatie
| Model | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| Certificaat | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Uitgang | DC nominale spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±3% | ±2% | ±2% | |
| Belastingsregeling | ±2% | ±1% | ±1% | |
| Spanningsregeling | ±0.5% | |||
| Nominale stroom | 1.67A | 0.83A | 0.42A | |
| Nominaal vermogen | 20W | |||
| Overshoot | 10% | 5% | 5% | |
| Ingang | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 50 / 60Hz | |||
| Arbeidsfactor @ volledige belasting | >0.85 | |||
| THD (typ.) @ volledige belasting | ≤10%@120VAC ≤15%@277VAC | |||
| Rendement @ volledige belasting | 82%@120VAC 82%@277VAC |
85.5%@120VAC 85.5%@277VAC |
86%@120VAC 85%@277VAC |
|
| AC-stroom (max.) | 0.22A | |||
| Inschakelstroom (typ.) | 2.28A, 35us @50%Ipeak 120VAC 4.68A, 40us @50%Ipeak 277VAC | |||
| Lekstroom | ||||
| Beveiliging | Kortsluiting | Schakelt uitgangsspanning uit, herstelt automatisch nadat de foutconditie is verholpen. | ||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verholpen. | |||
| Omgeving | Werktemperatuur (Ta) | -40~+50℃ | ||
| Behuizingstemperatuur (Tc) | 90℃ | |||
| Bedrijfsvochtigheid | 20 - 90% RV niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 10 minuten/cyclus, X Y Z-as 72 minuten elk | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Isolatiespanning | I/P-O/P: 1.88KVAC | |||
| Isolatieweerstand | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% RV | |||
| EMC-immuniteit | FCC/ICES vereisen deze test niet. | |||
| EMC-emissie | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Overspanningsimmuniteitstest | AC-voedingslijn: Differentiële modus 2 kV | |||
| Overige | Nettogewicht | 0,138KG | ||
| Afmetingen | 69,4*62,9*24,0mm (Φ*B*H) | |||
| Verpakking | 385*290*190mm 80st/CTN | |||
| Opmerkingen | 1. Tenzij anders gespecificeerd, zijn alle specificaties gemeten bij 120V ingangsspanning, nominale belasting en 25℃ omgevingstemperatuur. | |||
| 2. Alleen gebruiken binnen een behuizing; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
|
|
 |
 |
 |

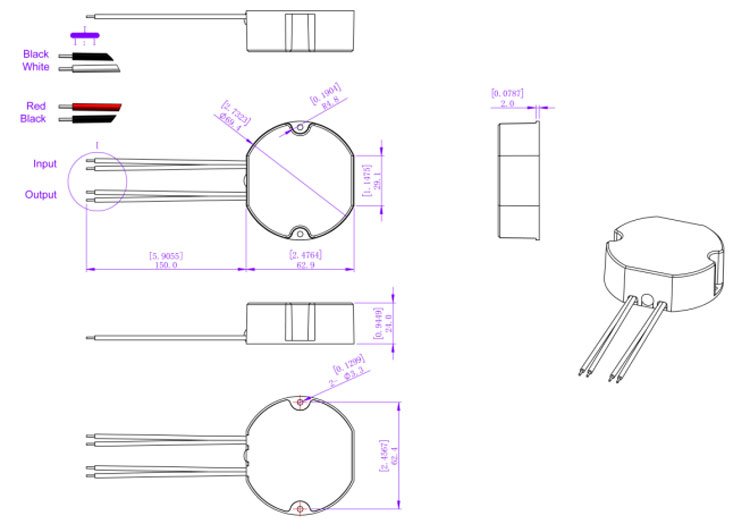

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (uitschakel- capaciteit: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (uitschakel- vermogen: 6kA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers aangesloten op type C zijn aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Dimmingsbediening
Gerelateerde producten
|

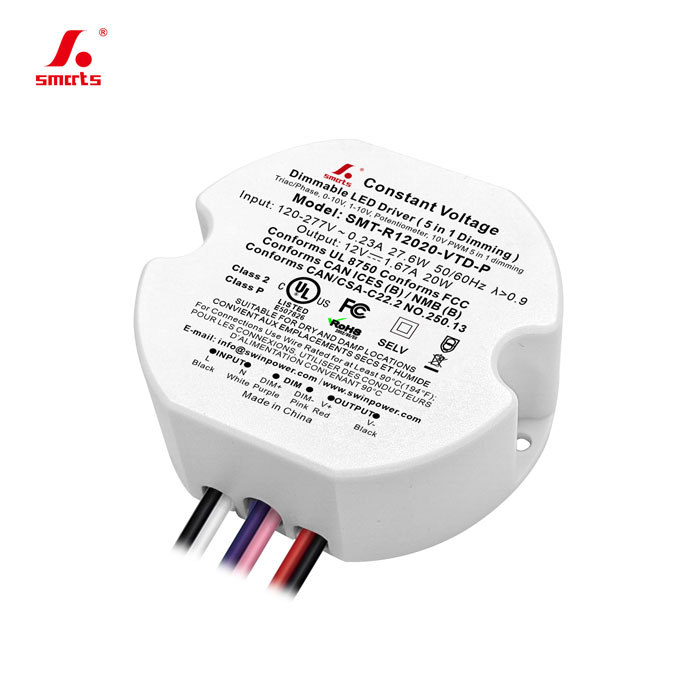

Deze 20W TRIAC & 0-10V dimbare LED-voeding met constante spanningswerking en een compact ontwerp voor snelle, eenvoudige installatie; biedt soepel, stabiel en flikkervrij dimmen van 0% tot 100%, ondersteund door een garantie van 7 jaar.
