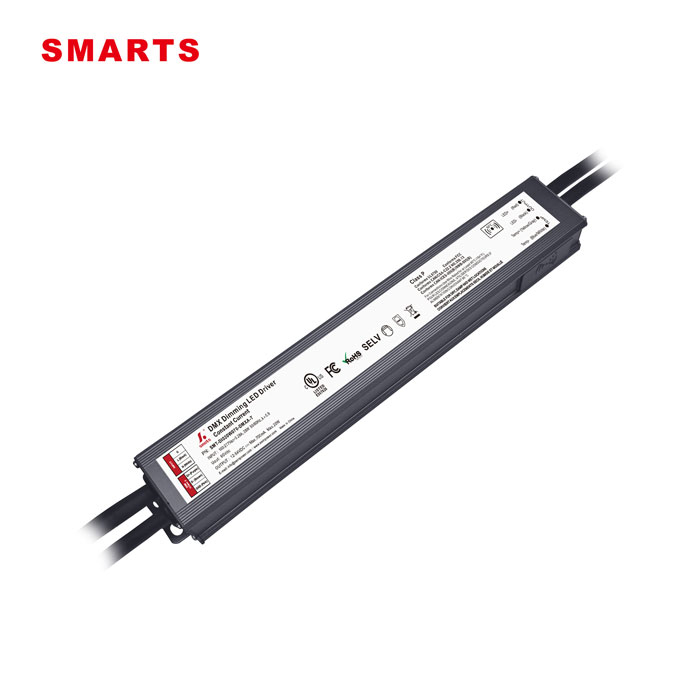

20W DMX512 dimbare constante stroom dimbare led-driver 12V-54V voor ledverlichting
Ultradunne maat DMX512 dimbare 20W LED-driver Constante stroommodus, met bescherming tegen kortsluiting, oververhitting, overbelasting en overspanning. Ingebouwde NFC-programmeermodule. Digitale dimmodus, het dimproces verloopt soepel en stabiel zonder flikkering. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting.
Specificatie
| Model | SMT-DI020W070-DMXI-T | |
| Certificaat | UL/FCC/CE/Klasse P/Klasse 2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | |
| Uitvoer | Spanningsbereik onder belasting | 12-54V |
| Instellingsbereik uitgangsstroom (loset) | 70-700mA | |
| Instelbereik uitgangsstroom bij constant vermogen | 370-700mA | |
| Nominaal vermogen | 20W (maximaal) | |
| Geen belasting uitgangsspanning | 60V (maximaal) | |
| Huidige tolerantie | 700 mA ± 5% | |
| Totale uitgangsstroomrimpel | 20 mA (Imax) | |
| Opstart overschrijdingsstroom | 9% (maximaal) | |
| Lijnregulering | <0,5% | |
| Belastingregeling | <0,5% | |
| Invoer | Spanningsbereik | 100-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Stand-byvermogen | ≤0,5W | |
| Vermogensfactor (typisch) bij volledige belasting | 0,99 bij 120 VAC 0,97 bij 230 VAC 0,93 bij 277 VAC | |
| THD(Typ.) bij volledige belasting | <10% bij 100-277VAC | |
| Efficiëntie (typisch) bij volledige belasting | 82% bij 120 VAC 82% bij 230 VAC 82% bij 277 VAC | |
| Wisselstroom (max.) | <0,3A bij 120VAC <0,22A bij 230VAC <0,15A bij 277VAC | |
| Stand-byvermogen | ≤0,5W | |
| Inschakelstroom (typ.) | 17,5 A, 50%, 29,1 µs bij 120 VAC; 33,6 A, 50% 864 µs bij 277 VAC; 40,4 A, 50% 26 µs bij 277 VAC | |
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Constante stroommodus, herstelt automatisch nadat de storing is verholpen |
| Overbelasting | ≥110% Constante stroommodus, herstelt automatisch nadat de storing is verholpen | |
| Te hoge temperatuur |
Omgevingstemperatuur boven 50℃±5℃ om de output te verminderen tot 50%;
De omgevingstemperatuur daalt tot 40℃ ±5℃ en herstelt zich automatisch. Omgevingstemperatuur boven 60℃±5℃ om de output te verminderen tot 0%; De omgevingstemperatuur daalt tot 40℃ ±5℃ en herstelt zich automatisch. |
|
| Omgeving | Werkende TEMP. | -40~+45℃ (zie onderstaande deratingcurve) |
| Werkvochtigheid | 20 - 90% RV niet-condenserend | |
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |
| Trilling | 10~500Hz, 2G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | |
| Veiligheid en EMC | Veiligheidsnormen | UL8750;EN61347-1 |
| Spanning weerstaan | I/PO/P: 1,88 kVAC (MAX 3,75 kVAC) I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC | |
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | |
| EMC-immuniteit | IEC/EN61000-4-2,3,4,5,6,8,11; EN/EN61547 | |
| EMC-emissie | EN55015 EN61000-3-2,3,FCC Deel 15 Subdeel B;ANSI C63.4:2014 | |
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | |
| Anderen | Nettogewicht | 205 gram |
| Dimensie | 220*30*20,3 mm (L*B*H) | |
| Verpakking | 350*250*135mm 50 stuks / STN | |
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 100 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Standaardtoestanden: Uitgangsstroominstelling is maximale waarde. De dimcurve is een logaritmische curve. De interne DALI-busvoeding van de driver is uitgeschakeld. | ||
|
3. De voeding wordt beschouwd als een onderdeel dat in combinatie met de uiteindelijke apparatuur wordt gebruikt. Aangezien de EMC-prestaties door de volledige installatie worden beïnvloed, moeten de fabrikanten van de uiteindelijke apparatuur opnieuw voldoen aan de EMC-richtlijn voor de volledige installatie. |
||
| 4. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | ||
|
5. Elektrisch dimcircuit: Let op: dit regelcircuit is geïsoleerd, maar voldoet niet aan klasse 2. Raadpleeg de installatiehandleiding voor het aansluiten van de dimmer. |
||
| LET OP: Er is meer dan één voeding aanwezig. | ||
| LET OP: aanwezigheid van plusieurs elektrische voeding. | ||
|
|
|
|
|

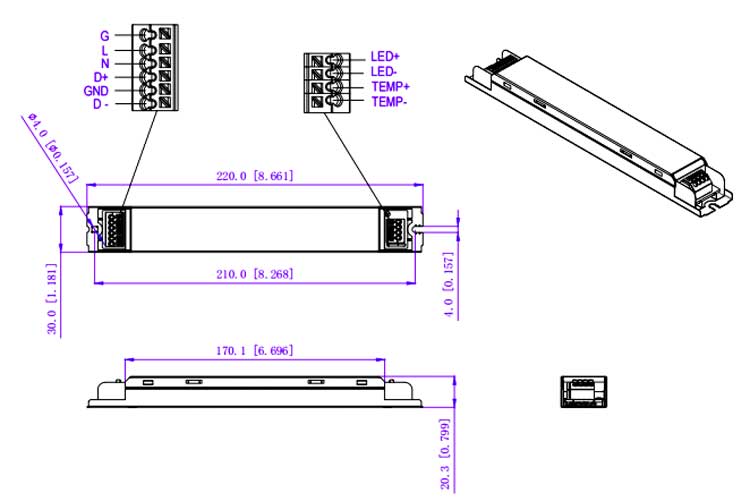

Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |
Opmerking
：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draadmeter | |
| LN20 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitgangsdraad | V+(Rood) V-(Zwart)(2*18AWG) |
| Dimdraad | Paars (DMX+) Roze (GND) Bruin (DMX-) (3*18AWG) |
| Externe temperatuurdraad | Geelgrijs (TEMP+) Blauwwit (TEMP-)(2*18AWG) |
| Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Dimmen Aansluitschema
Opmerking ：
1. De modelnaam SMT-DI020W070-DMXA betekent dat er geen hulpvoeding en temperatuurregeling aanwezig is en er dus ook geen bijbehorende bedrading voor de LED-driver is.
2. De modelnaam SMT-DI020W070-DMXA-T betekent dat er geen hulpvoeding is, maar wel temperatuurregeling. De LED-driver heeft dus geen hulpvoedingsbedrading.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie
|
E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) : |
Vermogensfactorcurve (vermogensfactor v S uitgangsbelasting) ： |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) ： |
|
|
|
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur. Normaal gesproken adviseren wij de voeding te voorzien van een bepaalde reserve.
hoeveelheid belasting om de levensduur van de LED-driver te verlengen.
Temperatuur-deratingcurve van de lamp ：
[als !supportLists]
1. Deze afbeelding toont de beschermingscurve wanneer het aanbevolen model van de lamptemperatuursensor NCP18XH103J03RB(muRata) is en de externe temperatuurbeschermingsparameters op de APP de fabrieksinstellingen hebben.
2. Als het model van de thermistor niet NCP18XH103J03RB(muRata) is, controleer dan de relevante parameters van de lamptemperatuurbeveiliging in de APP.
3. Als de lamptemperatuursensor niet is aangesloten, houd dan de parameters van het gedeelte over lamptemperatuurbeveiliging in de APP op de standaardinstellingen en houd kabels uit de buurt van spanningvoerende objecten.
[als !supportLists]
[endif]
