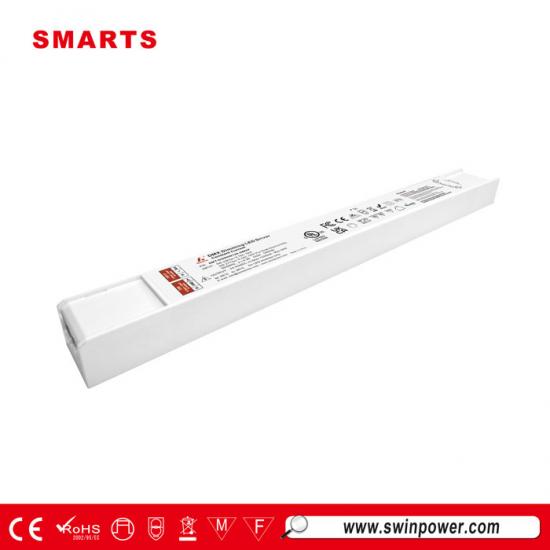

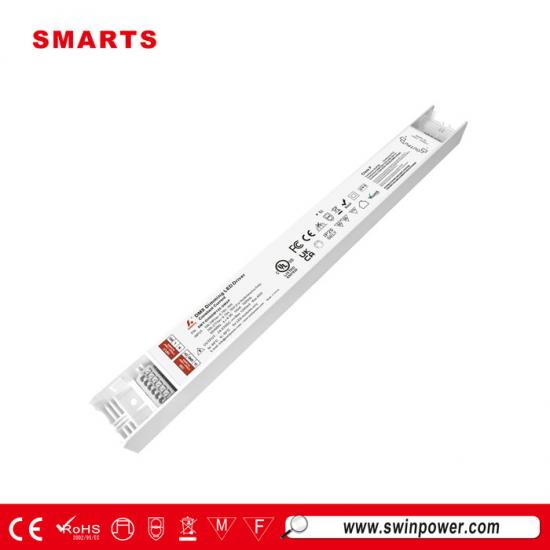

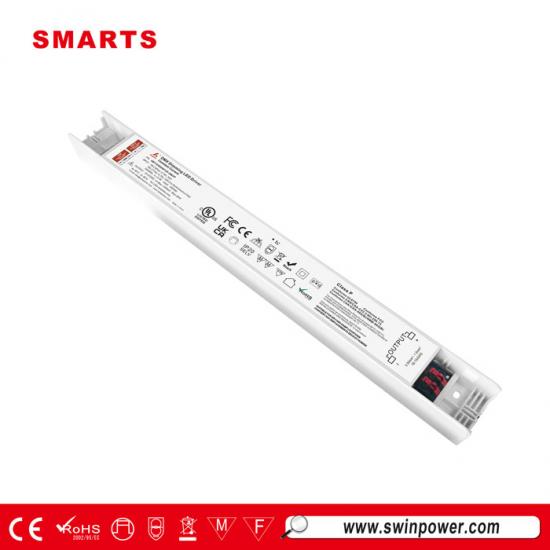

100-277VAC DMX512 dimbare constante stroom 60W 120MA-1200MA LED-drivervoeding voor binnen
DMX512 dimbare led voeding 60W Heeft de kenmerken van een hoge efficiëntie, een klein formaat en een hoge vermogensfactor. Het beschikt over een kortsluit-, oververhittings- en overbelastingsbeveiliging. Constante stroommodus. Kunststof behuizing, waterdicht conform IP20, geschikt voor installatie in droge binnenruimtes.
Specificatie
| Model | SMT-DI060W120-DMXP-T | SMT-DI060W160-DMXP-T | |
| Certificaat | UL/FCC/CE/Klasse P/Klasse 2/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Uitvoer | Nominale stroom | 120mA-1200mA | 160mA-1600mA |
| DC-spanning | 24V-93V | 12V-54V | |
| Spanning zonder belasting | 98Vmax | 60Vmax | |
| Spanningstolerantie | Uitgangsstroom ± 10mA voor ≤ 300mA, ± 20mA voor ≥ 300mA en ± 30mA voor ≥ 1000mA | ||
| Nominaal vermogen | 60Wmax | ||
| Lijnregulering | <0,5% | ||
| Belastingregeling | <0,5% | ||
| Invoer | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) | PF≥0,94 | ||
| Geen belastingvermogen (Max) | <1,5W | ||
| Stand-byvermogen (Max) | <0,5W | ||
| THD(Typ.) bij volledige belasting | ≤15% | ||
| Efficiëntie bij volledige belasting | ≥88% bij 120 VAC 60 Hz ≥89% bij 230 VAC 50 Hz ≥89% bij 277 VAC 60 Hz | ||
| Wisselstroom (max.) | 0,75A | ||
| Inschakelstroom (typ.) | 28,7A, 204us@50%Ipeak@120V 55,2A, 98us@50%Ipeak@230V 66,0A, 220us@50%Ipeak@2770V | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overspanning | Hiccup- of constante stroommodus, start automatisch opnieuw op nadat de storing is verholpen | ||
| Te hoge temperatuur |
Omgevingstemperatuur boven 55 ± 5℃, uitgangsstroom wordt gereduceerd tot 50%;
Omgevingstemperatuur. Boven 45 ± 5℃, herstelt automatisch. Omgevingstemperatuur boven 75 ± 5℃, uitgangsstroom wordt gereduceerd tot 0%; Omgevingstemperatuur. Boven 45 ± 5℃, herstelt automatisch. |
||
| Omgeving | Werktemperatuur | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20-90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 2G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) en UL8750 (VS) | |
| Spanning weerstaan | I/PO/P: 3,75 kVAC (EU) en I/PO/P: 1,8 kVAC (VS) | ||
| Stroboscoop teststandaard | IEEE 1789 Flikkervrij | ||
| blikseminslag | DM:2KV | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||
| EMC-emissie | EN55015 EN61000-3-2,3(EU) & FCC Part15 Subpart B; ANSI C63.4:2014(VS) | ||
| Anderen | Nettogewicht | 0,38 kg | |
| Dimensie | 314*30*21,7 mm (L*B*H) | ||
| Verpakking | 355*270*195mm 20 stuks / STN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | |||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||
|
4. Dimbaar elektrisch circuit:
Let op: Dit regelcircuit is geïsoleerd, maar heeft klasse 2 niet geëvalueerd. Raadpleeg de installatiehandleiding voor het aansluiten van de dimmer. LET OP: Er is meer dan één voeding aanwezig. LET OP: aanwezigheid van plusieurs elektrische voeding. |
|||
|
|
|
|
|

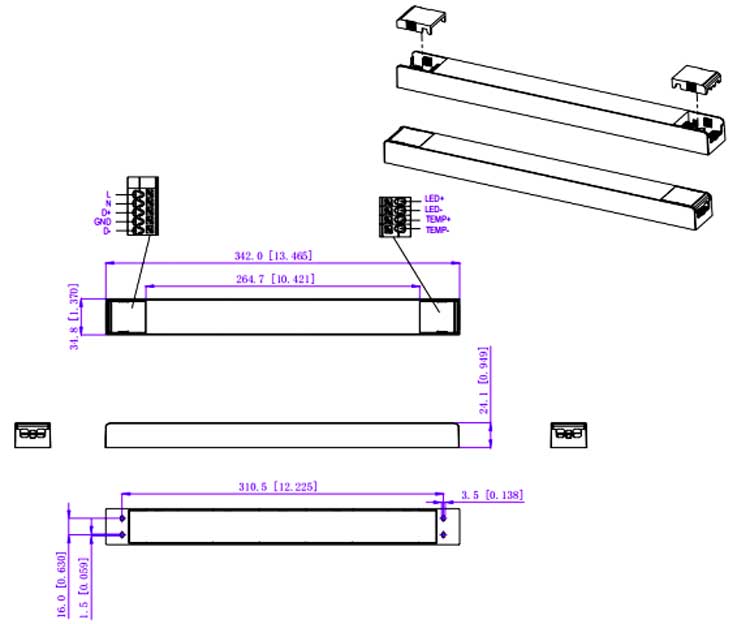

Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 37 | |
| 20A | 47 | |
| 25A | 58 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 68 | |
Opmerking
：
[als !supportLists]
1.
[endif]
De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
[als !supportLists] 2. [endif] De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Globle draadmeter | |
| LD60 | |
| Ingangsdraad en dimdraad | Grijze aansluitingen 5P (0,2 mm²-1,5 mm²/24-16AWG) |
| Uitgangsdraad en externe temperatuurdraad | Rood/zwarte aansluitingen 4P (0,2 mm2-1,5 mm2/24-16AWG) |
| Opmerking: Zorg ervoor dat u de aansluitingen correct maakt. Anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tip S :
1. Aanbevolen draaddiameter: invoer 0,2 mm 2 -1,5 mm 2 /AWG24-16.
2. Eventuele andere verzoeken kunnen wij op maat maken.
Dimmen Aansluitschema
Opmerking ：
1. De modelnaam SMT-DI0 6 0W XXX -DMX P betekent dat er geen hulpvoeding en temperatuurregeling is en er dus ook geen bijbehorende bedrading voor de LED-driver is.
2. De modelnaam SMT-DI0 6 0W XXX -DMX P -T betekent dat er geen hulpvoeding is, maar wel temperatuurregeling. De LED-driver heeft dus geen hulpvoedingsbedrading.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie
|

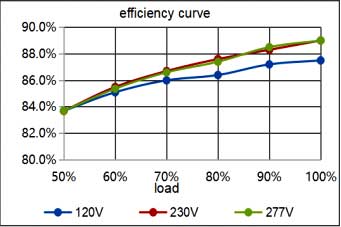

E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) : |

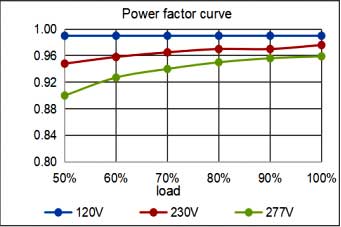

Vermogensfactorcurve (vermogensfactor v S uitgangsbelasting) ： |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) ： |
|
|
|
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. Houd er rekening mee dat als de temperatuur van LED-armaturen over een langere periode stijgt, het vermogen ervan ook toeneemt.
Daarom adviseren wij de voeding te voorzien van een reservecapaciteit van een bepaalde hoeveelheid belasting om overbelasting te voorkomen.
Gerelateerde producten
|

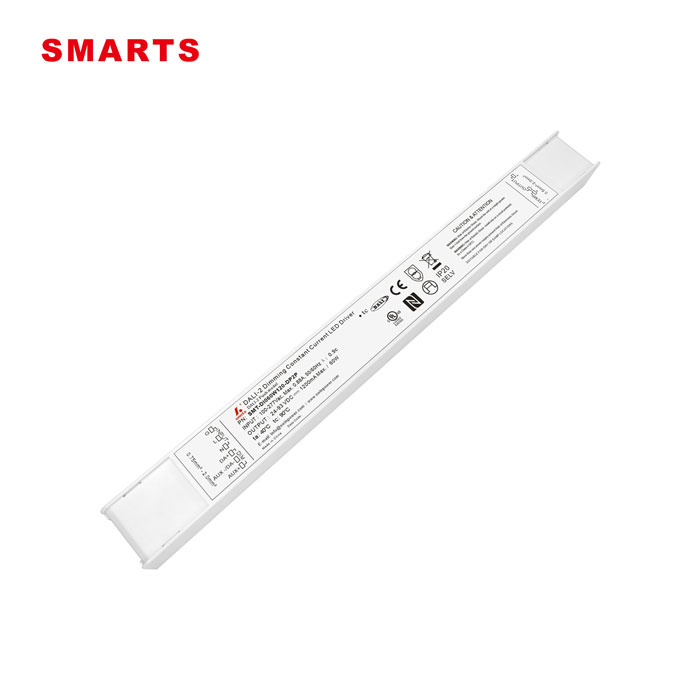

Kunststof behuizing DALI-2 dimbare 60W LED-driver Werkt in constante stroommodus, met ingebouwde NFC-programmeermodule, waarmee u de vermogensparameters kunt aanpassen en de adrescode kunt instellen via de NFC-app. Met 7 jaar garantie.
