Ultraslanke DMX dimbare constante stroom 100W 160MA-1600MA LED driver voeding fabriek
Universeel ingangsspanningsbereik van 100-277 VAC DMXA512 dimbare LED-driver 100W Ingebouwde NFC smart-programmeermodule. Vermogensparameters kunnen worden aangepast via NFCAPP en het dimproces verloopt soepel, stabiel en flikkervrij. Met 7 jaar garantie.
Specificatie
| Model | SMT-DI100W160-DMXP-T | SMT-DI100W210-DMXP-T | |
| Certificaat | UL/FCC/CE/Klasse P/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Uitvoer | Nominale stroom | 160mA-1600mA | 210mA-2100mA |
| DC-spanning | 24V-93V | 12V-54V | |
| Nominaal vermogen | 100W max | ||
| Spanningstolerantie | ±30mA | ||
| Nullastspanning (max.) | 98Vmax | ||
| Lijnregulering | <0,1% | ||
| Belastingregeling | <0,1% | ||
| Invoer | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor bij volledige belasting | ≤0,95 | ||
| THD(Typ.) bij volledige belasting | <10% | ||
| Efficiëntie bij volledige belasting | >88,5% bij 120 VAC 60 Hz >90,5% bij 230 VAC 50 Hz >90,5% bij 277 VAC 60 Hz | ||
| Geen belastingvermogen (Max) | <3W | ||
| Stand-byvermogen (max.) | <0,5W | ||
| Wisselstroom (max.) | <1,33A | ||
| Inschakelstroom (typ.) | 29,6A, 412us@50%Ipeak120V 56,8A, 120us@50%Ipeak230V 68,4A, 580us@50%Ipeak277V | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, start automatisch opnieuw op nadat de storing is verholpen | |
| Overbelasting | ≤120% Hiccup-modus of constante stroommodus, herstelt automatisch nadat de storing is verholpen | ||
| Te hoge temperatuur |
Omgevingstemperatuur boven 55 ± 5℃, uitgangsstroom wordt gereduceerd tot 50%;
Omgevingstemperatuur: hoger dan 45 ± 5℃, herstelt automatisch na temperatuurdaling. Omgevingstemperatuur boven 75 ± 5℃, uitgangsstroom wordt gereduceerd tot 0%; Omgevingstemperatuur: hoger dan 45 ± 5℃, herstelt automatisch na temperatuurdaling. |
||
| Omgeving | Werktemperatuur | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20-90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 2G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) en UL8750 (VS) | |
| Spanning weerstaan | I/PO/P: 3,75 kVAC (EU) en I/PO/P: 1,8 kVAC (VS) | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||
| EMC-emissie | EN55015 EN61000-3-2,3 (EU) & FCC Deel 15, Subdeel B; ANSI C63.4:2014 (VS) | ||
| EMC-immuniteit | EN61000-4-2,3,4,5,6,11 EN61547 (EU) | ||
| Bliksemschicht | DM:2KV CM:4KV | ||
| Stroboscoop teststandaard | IEEE 1789 flikkervrij | ||
| Nettogewicht | 0,43 kg | ||
| Anderen | Dimensie | 375,8*34,8*24,1 mm (L*B*H) | |
| Verpakking | 32*24,5*355 50 stuks / STUKS | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | |||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||
|
4. Dimbaar elektrisch circuit:
Let op: Dit regelcircuit is geïsoleerd, maar heeft klasse 2 niet geëvalueerd. Raadpleeg de installatiehandleiding voor het aansluiten van de dimmer. LET OP: Er is meer dan één voeding aanwezig. LET OP: aanwezigheid van plusieurs elektrische voeding. |
|||
|
|
|
|
|

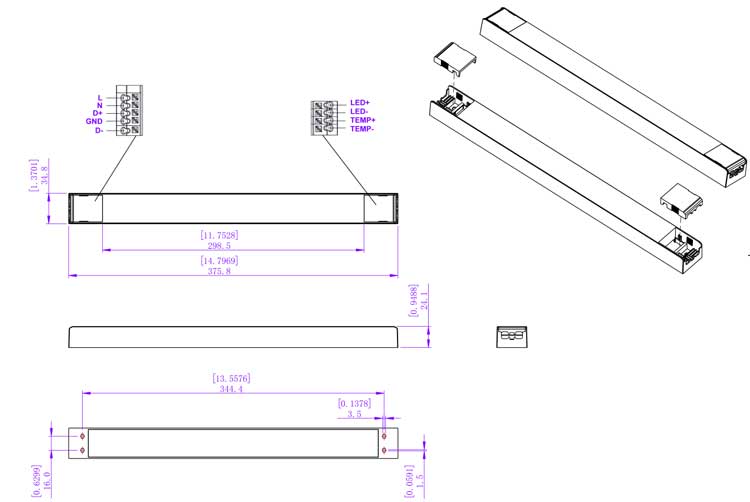

Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 7 |
| 13A | 9 | |
| 16A | 11 | |
| 20A | 14 | |
| 18 | ||
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 35 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 42 | |
Opmerking
：
[als !supportLists]
1.
[endif]
De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
[als !supportLists] 2. [endif] De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.

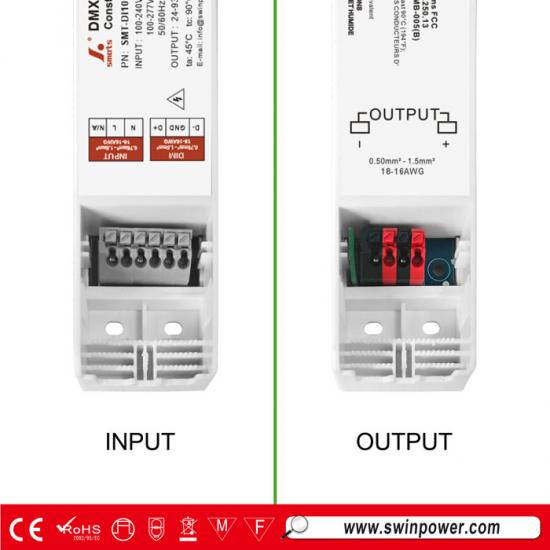

| Globle draadmeter | |
| LD100 | |
| Ingangsdraad en dimdraad | Grijze aansluitingen 5P (0,2 mm²-1,5 mm²/24-16AWG) |
| Uitgangsdraad en externe temperatuurdraad | Rood/zwarte aansluitingen 4P (0,2 mm2-1,5 mm2/24-16AWG) |
| Opmerking: Zorg ervoor dat u de aansluitingen correct maakt. Anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tip S :
1. Aanbevolen draaddiameter: invoer 0,2 mm 2 -1,5 mm 2 /AWG24-16.
2. Eventuele andere verzoeken kunnen wij op maat maken.
Dimmen Aansluitschema
Opmerking ：
1. De modelnaam SMT-DI 100 W XXX -DMX P betekent dat er geen hulpvoeding en temperatuurregeling is en er dus ook geen bijbehorende bedrading voor de LED-driver is.
2. De modelnaam SMT-DI 100 W XXX -DMX P -T betekent dat er geen hulpvoeding is, maar wel temperatuurregeling. De LED-driver heeft dus geen hulpvoedingsbedrading.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie
|

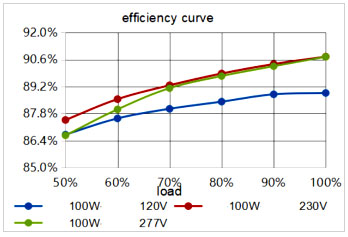

E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) : |

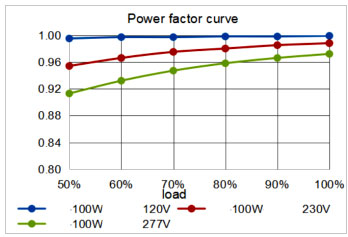

Vermogensfactorcurve (vermogensfactor v S uitgangsbelasting) ： |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) ： |
|
|
|
2. Houd er rekening mee dat als de temperatuur van LED-armaturen over een langere periode stijgt, het vermogen ervan ook toeneemt.
Daarom adviseren wij de voeding te voorzien van een reservecapaciteit van een bepaalde hoeveelheid belasting om overbelasting te voorkomen.
