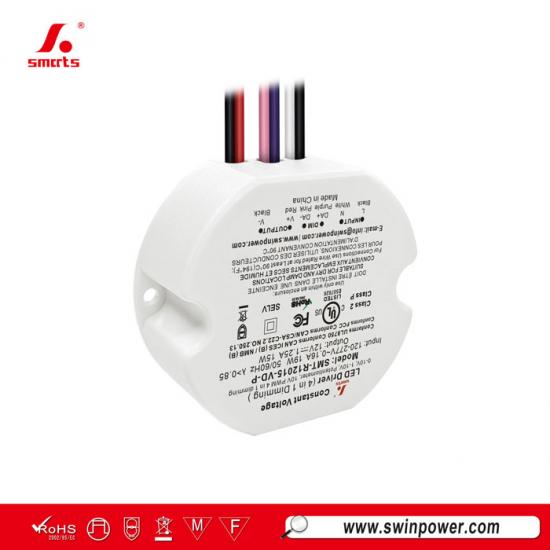

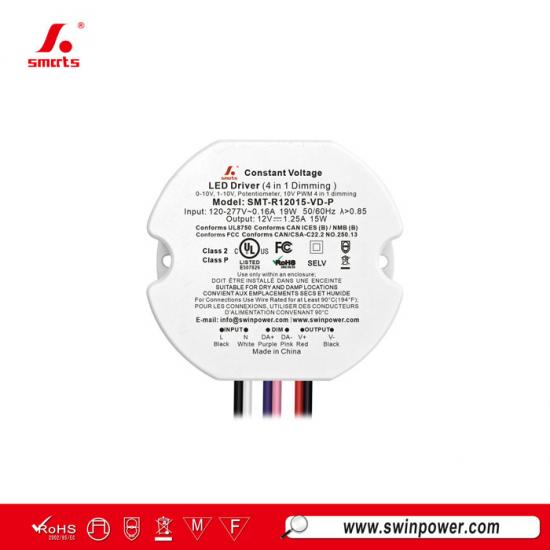

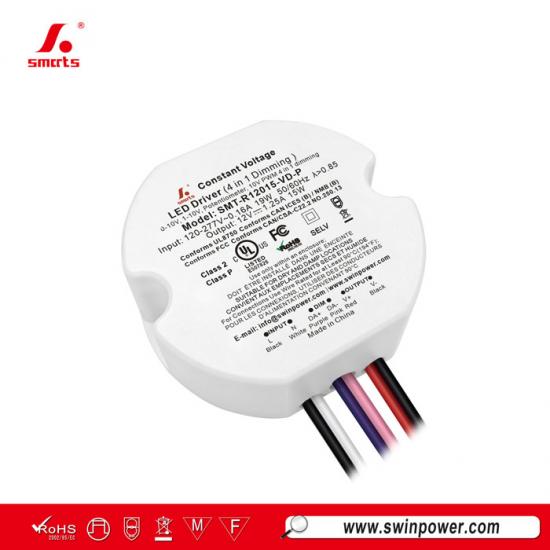

15W 0-10V dimbare constante spannings-12V 24V led-voeding voor stripverlichting
Ronde vorm15W constante spannings-LED-voedingbeschikt over 0-10V dimmogelijkheden en een volledig kunststof behuizingsontwerp. Deze heeft een IP20-waterdichtheidsclassificatie, voldoet aan wereldwijde veiligheidsnormen voor verlichting en wordt geleverd met een uitzonderlijke garantie van 7 jaar.
Specificatie
| Model | SMT-R12015-VD-P | SMT-R24015-VD-P | SMT-R48015-VD-P | |
| Certificaat | UL in behandeling / ROHS / SELV | |||
| Uitgang | Gelijkspanning | 12V | 24V | 48V |
| Nominale stroom | 1.25A | 0.625A | 0.31A | |
| Nominaal vermogen | 15W | |||
| Spanningstolerantie | ±0.5V | |||
| Ingang | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor bij volledige belasting | ≥0.98@120VAC ≥0.9@277VAC | |||
| THD (typ.) bij volledige belasting | ≤10%@120VAC ≤20%@277VAC | |||
| Efficiëntie bij volledige belasting | ≥73%@120VAC ≥76%@277VAC |
≥77%@120VAC ≥80%@277VAC |
≥79%@120VAC ≥81%@277VAC |
|
| AC-stroom (max.) | 0,18A | |||
| Inschakelstroom (typ.) | 1,62A, 42us @50%Ipeak 120VAC 6,72A, 36us @50%Ipeak 277VAC | |||
| Bescherming | Kortsluiting | Hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overbelasting | 105%~120% hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | |||
| Overtemperatuur | Omgevingstemperatuur boven 55℃±5℃, uitgang verlaagd tot 50%; Omgevingstemperatuur boven 60℃±5℃, uitgang uitgeschakeld; Wanneer de temperatuur is verlaagd tot 45℃±5℃, keert de uitgang terug naar 100%. |
|||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Behuizingstemperatuur (Tc) | 90℃ | |||
| Bedrijfsvochtigheid | 20 - 90%RV, niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV, niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Doorslagspanning | I/P-O/P:1,88KVAC | |||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RV | |||
| EMC-immuniteit | FCC/ICES vereisen deze test niet. | |||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | |||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 1KV | |||
| Overige | Nettogewicht | 0.103KG | ||
| Afmetingen | 54*48.2*24mm(Φ*B*H) | |||
| Verpakking | 380*290*155mm 100st./CTN | |||
| Opmerkingen | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij de nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | |||
| 2. Een verlaagde uitgang is vereist bij een lage ingangsspanning om een lange levensduur te garanderen. | ||||
|
|
 |
 |
 |
Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die zijn aangesloten op type C worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draadmaat | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L),Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimwerking
Gebruik één dimmethode ---0-10/ 1-10V/ 10V PWM/ potentiometerdimming
Gerelateerde producten
|
Deze 15W DMX512-dimbare ledvoeding beschikt over een ingebouwde NFC-slimme programmeermodule, waarmee de uitgangsspanning via een NFC-app kan worden aangepast voor een soepele, stabiele en flikkervrije dimfunctie. Het wordt geleverd met een uitgebreide garantie van 7 jaar.
Model: SMT-R12015-DMX-P Ingangsspanning: 100-277Vac
Dimmodus: DMX512-dimbaar
|
