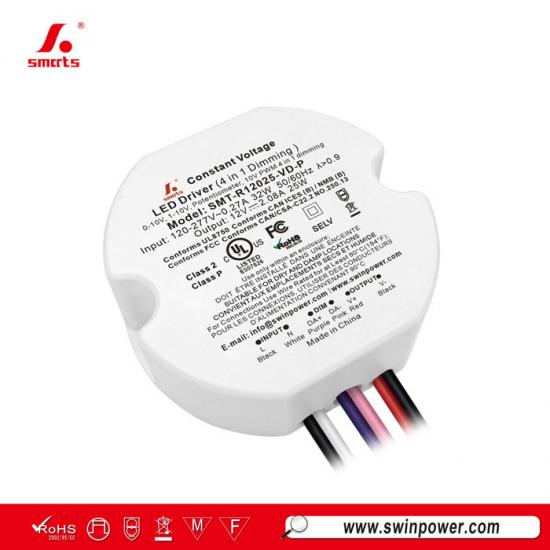

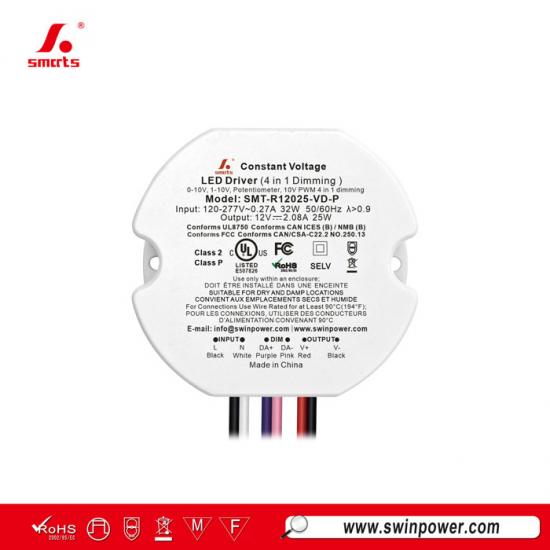

120-277VAC ronde vorm 25W 12V 24V 0-10V dimbare voeding voor ledstripverlichting
Nieuwe constante-spanningsvoeding van Smartspower,0–10Vdimbare ledvoeding beschikt over ingebouwde actieve PFC en een efficiëntie tot 82%. Het maakt gebruik van natuurlijke luchtkoeling en bevat beveiligingen tegen kortsluiting, oververhitting en overbelasting. Het product is UL-gecertificeerd en wordt voornamelijk verkocht op de Noord-Amerikaanse markt.
Specificatie
| Model | SMT-R12025-VD-P | SMT-R24025-VD-P | |
| Certificaat | UL in behandeling / ROHS / SELV | ||
| Uitgang | Gelijkspanning | 12V | 24V |
| Nominale stroom | 2.08A | 1.04A | |
| Nominaal vermogen | 25W | ||
| Spanningstolerantie | ±0.5V | ||
| Ingang | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63Hz | ||
| Vermogensfactor bij volledige belasting | ≥0.98@120VAC ≥0.91@277VAC | ≥0.97@120VAC ≥0.92@277VAC | |
| THD (typ.) bij volledige belasting | ≤10%@120VAC ≤15%@277VAC | ≤15%@120VAC ≤20%@277VAC | |
| Efficiëntie bij volledige belasting | ≥75%@120VAC ≥75%@277VAC | ≥80%@120VAC ≥76%@277VAC | |
| AC-stroom (max.) | 0.29A | ||
| Inschakelstroom (typ.) | 1.92A, 68us @50%Ipeak 120VAC 6.08A, 44us @50%Ipeak 277VAC | ||
| Bescherming | Kortsluiting | Hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | |
| Overbelasting | 105%~120% hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overtemperatuur | Omgevingstemperatuur hoger dan 55℃±5℃, uitgang verminderd tot 50%; Omgevingstemperatuur hoger dan 60℃±5℃, uitgang uitgeschakeld; Wanneer de temperatuur is gedaald tot 45℃±5℃, keert de uitgang terug naar 100%. |
||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | |
| Bedrijfsvochtigheid | 20 - 90%RH niet-condenserend | ||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | ||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | ||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as elk 72 minuten | ||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Doorslagspanning | I/P-O/P:1.88KVAC | ||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| EMC-immuniteit | FCC/ICES vereisen deze test niet. | ||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | ||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 1KV | ||
| Overige | Nettogewicht | ||

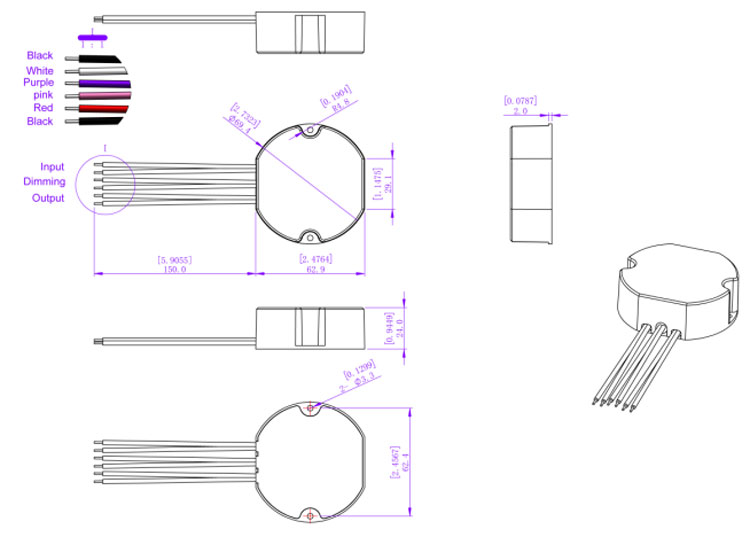

| Afmetingen | 69.4*62.9*24mm(Φ*B*H) | ||
| Verpakking | 385*290*190mm 80stuks/CTN | ||
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij de nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | ||
| 2. Gereduceerd uitgangsvermogen is vereist bij lage ingangsspanning om een lange levensduur te garanderen. | |||
|
|
 |
 |
 |
Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L), Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+), Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+), Roze(DIM-) |
Dimfunctie
Gebruik van één dimmethode --- 0-10/ 1-10V/ 10V PWM/ potentiometerdimming
Gerelateerde producten
|

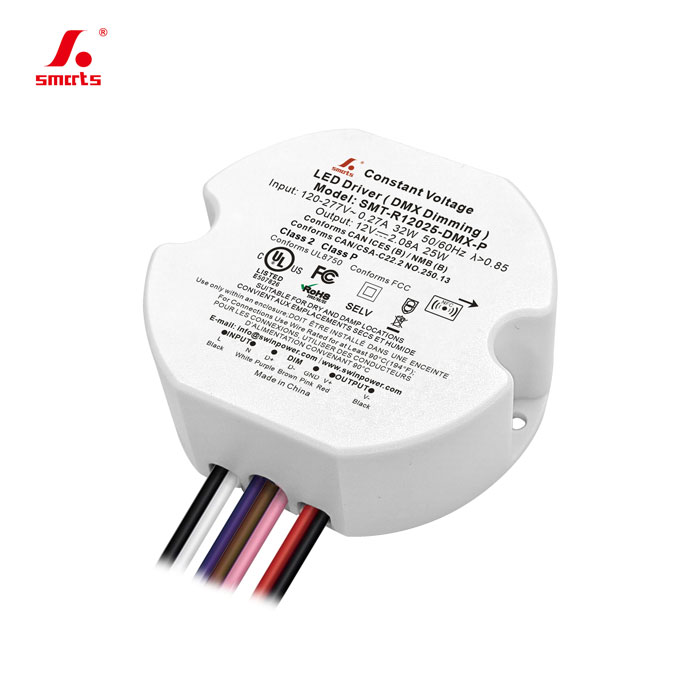

Dit DMX-dimbare LED-voeding heeft een kunststof behuizingsontwerp met uitstekende warmteafvoer en voldoet aan wereldwijde veiligheidsnormen voor verlichting. Dankzij de uitzonderlijke garantie van 7 jaar is deze geschikt voor installatie in beperkte binnenruimtes voor LED-verlichtingsprojecten.
Model: SMT-R12025-DMX-P Ingangsspanning: 100-277Vac
Dimmingsmodus: DMX512-dimbaar
|
