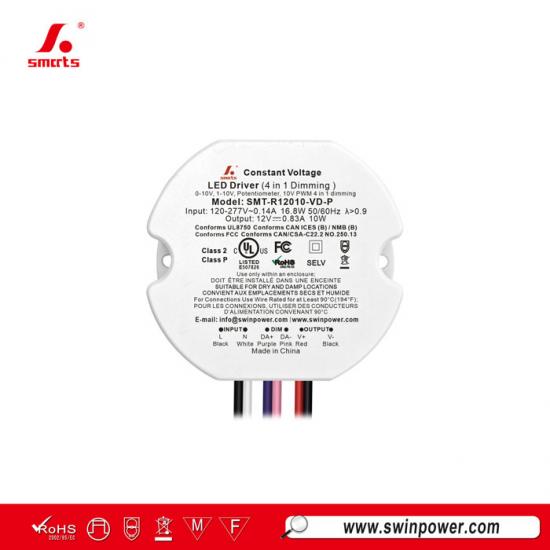

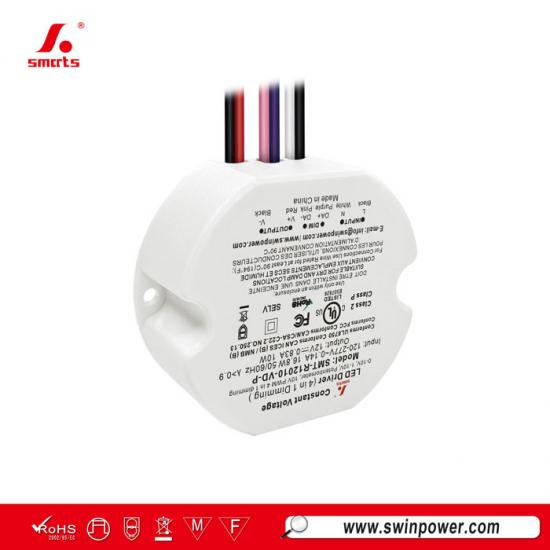

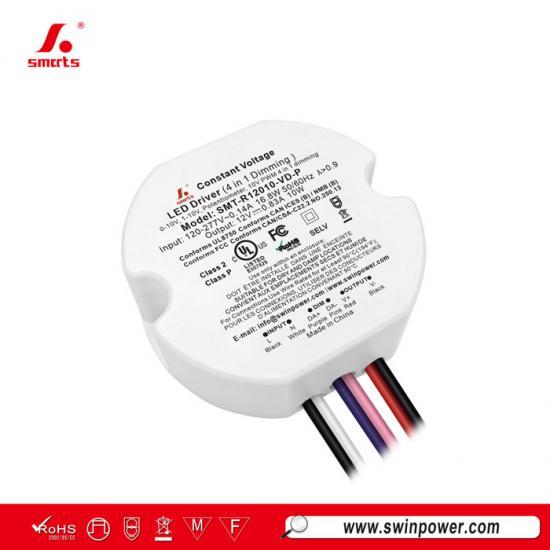

120-277vac ronde vorm 0 10v dimbare led-voeding 12v 24v voor ledlampen
Deze 120–277VAC constante-spannings-0–10V dimbare led-voeding heeft een volledig kunststof behuizingsontwerp. Deze levert een soepele, stabiele en flikkervrije dimming over een bereik van 0,1%–100% en wordt geleverd met een garantie van 7 jaar.
Specificatie
| Model | SMT-R12010-VD-P | SMT-R24010-VD-P | SMT-R48010-VD-P | |
| Certificaat | UL in behandeling / ROHS / SELV | |||
| Uitgang | DC-spanning | 12V | 24V | 48V |
| Nominale stroom | 0,83A | 0,42A | 0,21A | |
| Nominaal vermogen | 10W | |||
| Spanningstolerantie | ±0,5V | |||
| Ingang | Spanningsbereik | 120-277VAC | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor bij volledige belasting | ≥0.98@120VAC ≥0.9@277VAC | |||
| THD (typ.) bij volledige belasting | ≤15%@120VAC ≤15%@277VAC | |||
| Efficiëntie bij volledige belasting | ≥75%@120VAC ≥75%@277VAC | ≥77%@120VAC ≥78%@277VAC | ≥78%@120VAC ≥78%@277VAC | |
| AC-stroom (max.) | 0,12A | |||
| Inschakelstroom (typ.) | 2A, 52us @50%Ipeak 120VAC 5.7A, 31us @50%Ipeak 277VAC | |||
| Beveiliging | Kortsluiting | Hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overbelasting | 105%~120% hikmodus, herstelt automatisch nadat de foutconditie is verwijderd. | |||
| Overtemperatuur | Omgevingstemperatuur hoger dan 55℃±5℃, uitgangsvermogen verlaagd tot 50%; Omgevingstemperatuur hoger dan 60℃±5℃, uitgang uitgeschakeld; Wanneer de temperatuur is verlaagd tot 45℃±5℃, keert de uitgang terug naar 100%. |
|||
| Omgeving | Bedrijfstemperatuur (Ta) | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Behuizingstemperatuur (Tc) | 90℃ | |||
| Bedrijfsvochtigheid | 20 - 90%RH niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 12 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Doorslagspanning | I/P-O/P:1.88KVAC | |||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| EMC-immuniteit | FCC/ICES vereist deze test niet. | |||
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B | |||
| Overspanningsimmuniteitstest | AC-voedingsleiding: differentiële modus 1KV | |||
| Overige | Nettogewicht | 0.103KG | ||
| Afmetingen | 54*48,2*24mm(Φ*B*H) | |||
| Verpakking | 380*290*155mm 100 stuks/CTN | |||
| Opmerkingen | 1. Alle parameters die NIET speciaal zijn vermeld, zijn gemeten bij de nominale belasting voor 120VAC en een omgevingstemperatuur van 25℃. | |||
| 2. Een gereduceerd uitgangsvermogen is vereist bij een lage ingangsspanning om een lange levensduur te garanderen. | ||||
|
|
 |
 |
 |

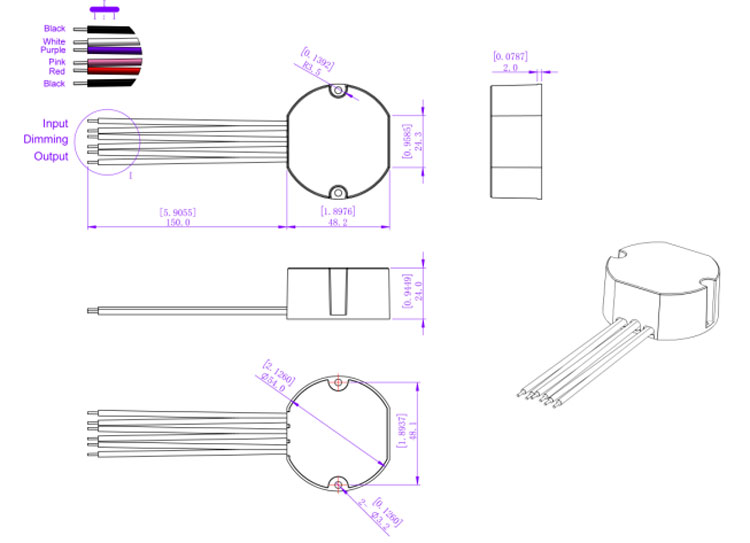

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Aantal LED-drivers |
| Type B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Aantal LED-drivers |
| Type B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die zijn aangesloten op type C worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0,824mm2\Zwart(L), Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |

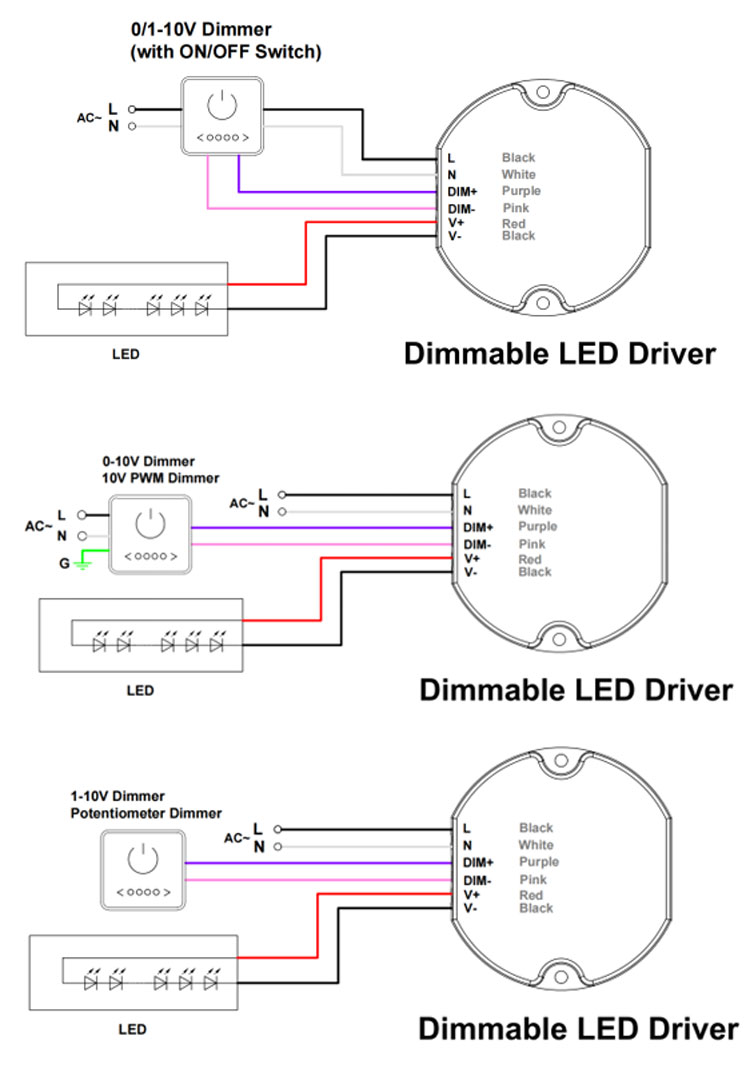

Dimwerking
Gebruik één dimfunctie ---0-10/ 1-10V/ 10V PWM/ potentiometerdimming
