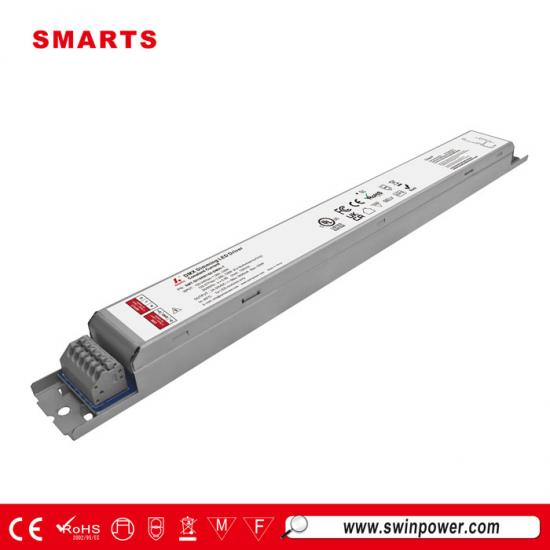

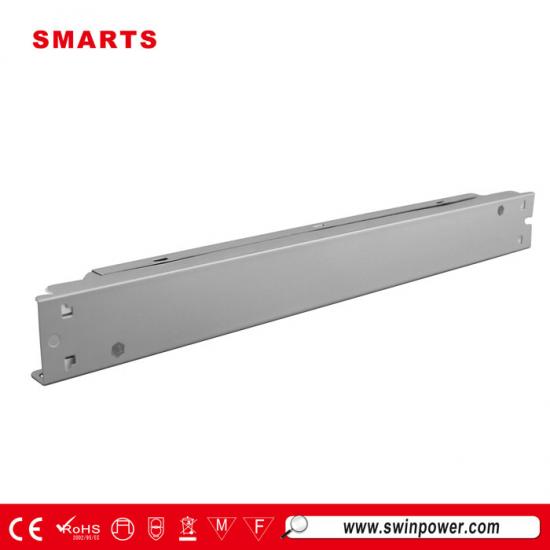

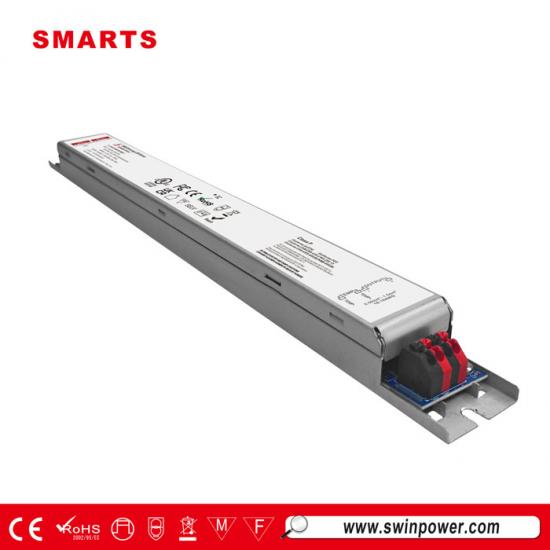

100W DMX512 dimbare 160mA-1600mA constante stroom LED-driver voeding voor LED-strip
Ultradunne maat 100W 160MA-1600MA constante stroom LED-driver DMX512 dimbaar Modus. Met kortsluit-/oververhittings-/overbelastings-/overspanningsbeveiliging. Volledig stalen behuizing, geschikt voor installatie in droge binnenruimtes. Met 7 jaar garantie.
Specificatie
| Model | SMT-DI100W160-DMXI-T | SMT-DI100W210-DMXI-T | |
| Certificaat | UL/FCC/CE/Klasse P/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Uitvoer | Nominale stroom | 160mA-1600mA | 210mA-2100mA |
| DC-spanning | 24-93VDC | 12-54VDC | |
| Nominaal vermogen | 100W max | ||
| Huidige tolerantie | Uitgangsstroom ± 30mA | ||
| Lijnregulering | <0,1% | ||
| Belastingregeling | <0,1% | ||
| Invoer | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) | >0,99@120VAC 60Hz >0,98@230VAC 50HZ >0,97@277VAC 60HZ | ||
| Geen belastingvermogen (Max) | <2W | ||
| Stand-byvermogen (Max) | <0,5W | ||
| THD(Typ.) bij volledige belasting | <5,5% bij 120VAC <9,5% bij 230VAC <10,5% bij 277VAC | ||
| Efficiëntie bij volledige belasting |
>89,8% bij 120 VAC 60 Hz
>91,7% bij 230 VAC 50 Hz >91,3% bij 277 VAC 60 Hz |
>88,8% bij 120 VAC 60 Hz
>90,7% bij 230 VAC 50 Hz >90,7% bij 277 VAC 60 Hz |
|
| Wisselstroom (max.) | <1A | ||
| Inschakelstroom (typ.) |
23,2A, 398us bij 50% Ipeak 120VAC
48,8A, 171µs bij 50% piekstroom 230VAC 58,7A, 404µS bij 50% Ipeak 277VAC |
24,8 A, 412 µs bij 50% piekstroom 120 VAC
56,8A, 120µS bij 50% piekstroom 230VAC 68,4A, 580µS bij 50% Ipeak 277VAC |
|
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overspanning | Hiccup- of constante stroommodus, start automatisch opnieuw op nadat de storing is verholpen | ||
| Te hoge temperatuur |
Omgevingstemperatuur boven 50± 5℃, uitgangsstroom wordt gereduceerd tot 50%;
De omgevingstemperatuur daalt tot 40℃ ±5℃ en herstelt zich automatisch. Omgevingstemperatuur boven 60± 5℃, uitgangsstroom wordt gereduceerd tot 0%; De omgevingstemperatuur daalt tot 40℃ ±5℃ en herstelt zich automatisch. |
||
| Omgeving | Werktemperatuur | -40~+45℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20-90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 2G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) en UL8750 (VS) | |
| Spanning weerstaan | I/PO/P: 3,75 kVAC I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC | ||
| Stroboscoop teststandaard | IEEE 1789 Flikkervrij | ||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||
| EMC-emissie | EN55015 EN61000-3-2,3(EU) & FCC Part15 Subpart B; ANSI C63.4:2014(VS) | ||
| Anderen | Nettogewicht | 340 gram | |
| Dimensie | 353*30*21,7 mm (L*B*H) | ||
| Verpakking | 32*24,5*355 50 stuks / STUKS | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | |||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||
|
4. Dimbaar elektrisch circuit:
Let op: Dit regelcircuit is geïsoleerd, maar heeft klasse 2 niet geëvalueerd. Raadpleeg de installatiehandleiding voor het aansluiten van de dimmer. |
|||
| LET OP: Er is meer dan één voeding aanwezig. | |||
| LET OP: aanwezigheid van plusieurs elektrische voeding. | |||
|
|
|
|
|

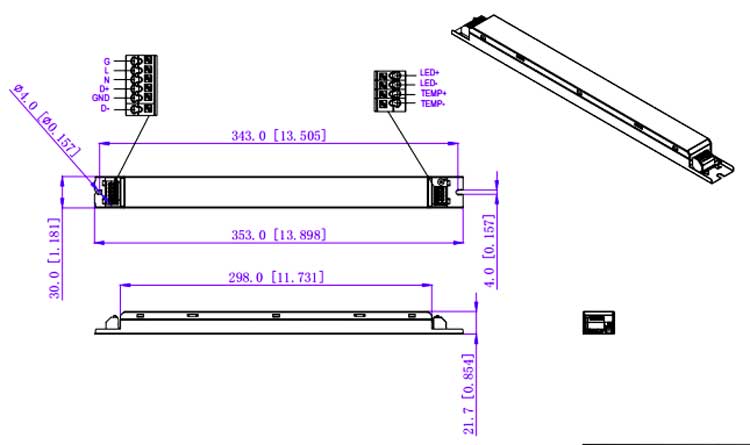

Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 12 |
| 13A | 16 | |
| 16A | 20 | |
| 20A | 25 | |
| 25A | 31 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 14 |
| 13A | 19 | |
| 16A | 23 | |
| 20A | 29 | |
| 25A | 36 | |
Opmerking
：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Globle draadmeter | |
| LF10 | |
| Ingangsdraad en dimdraad | Grijze aansluitingen 6P (0,2 mm²-1,5 mm²/24-16AWG) |
| Uitgangsdraad en externe temperatuurdraad | Rood/zwarte aansluitingen 4P (0,2 mm2-1,5 mm2/24-16AWG) |
| Opmerking: Zorg ervoor dat u de aansluitingen correct maakt. Anders functioneert uw product niet goed en kan het beschadigd raken. | |
Dimmen Aansluitschema
Opmerking ：
1. De modelnaam SMT-DI 100 W XXX -DMXI betekent dat er geen hulpvoeding en temperatuurregeling is en er dus ook geen bijbehorende bedrading is voor de LED-driver.
2. De modelnaam SMT-DI 100 W XXX -DMXI-T betekent dat er geen hulpvoeding is, maar wel temperatuurregeling. De LED-driver heeft dus geen hulpvoedingsbedrading.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie

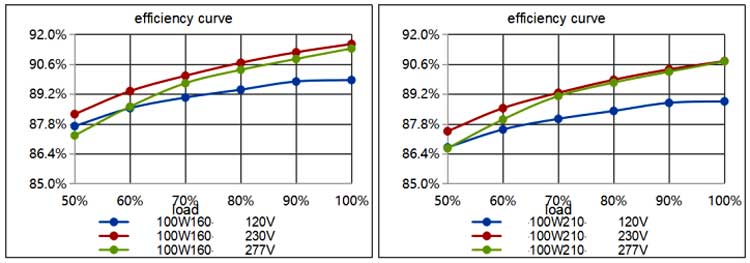

E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) :

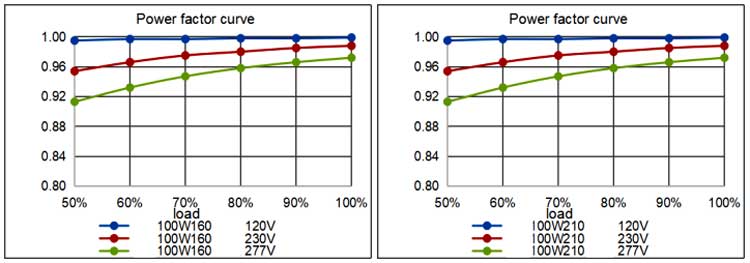

Vermogensfactorcurve (vermogensfactor
tegen
uitgangsbelasting)

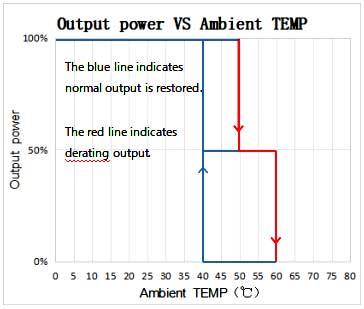

Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP )
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur. Normaal gesproken adviseren wij de voeding te voorzien van een reserve voor een bepaalde hoeveelheid belasting om de levensduur van de LED-driver te verlengen.
Temperatuur-deratingcurve van de lamp
1. Deze afbeelding toont de beschermingscurve wanneer het aanbevolen model van de lamptemperatuursensor NCP18XH103J03RB(muRata) is en de externe temperatuurbeschermingsparameters op de APP de fabrieksinstellingen hebben.
2. Als het model van de thermistor niet NCP18XH103J03RB(muRata) is, controleer dan de relevante parameters van de lamptemperatuurbeveiliging in de APP.
3. Als de lamptemperatuursensor niet is aangesloten, houd dan de parameters van het gedeelte over lamptemperatuurbeveiliging in de APP op de standaardinstellingen en houd kabels uit de buurt van spanningvoerende objecten.
[endif]
Gerelateerde producten
|

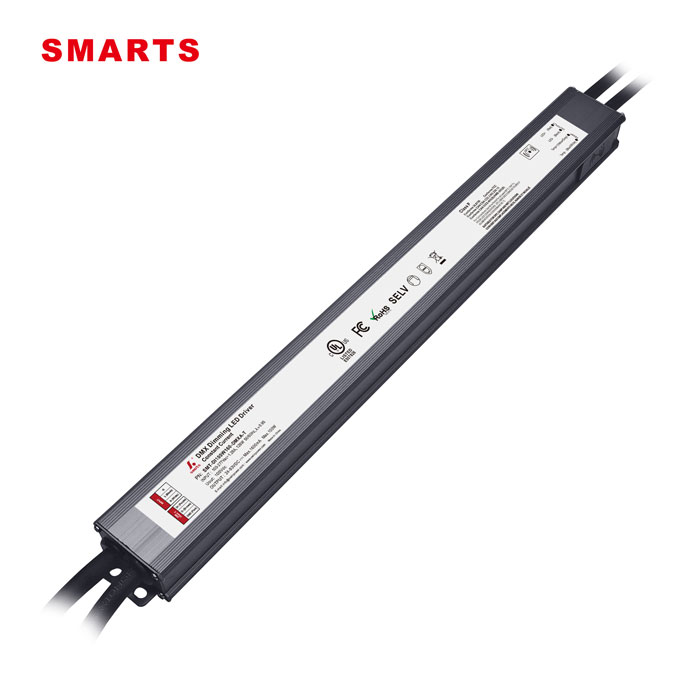

DMX512 dimbare led driver Constante stroom T Werkingsmodus. Ultradun ontwerp. Waterdicht volgens IP67, goede warmteafvoer, eenvoudige en snelle installatie. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. Wordt voornamelijk verkocht in Noord-Amerika. Met 7 jaar garantie.
