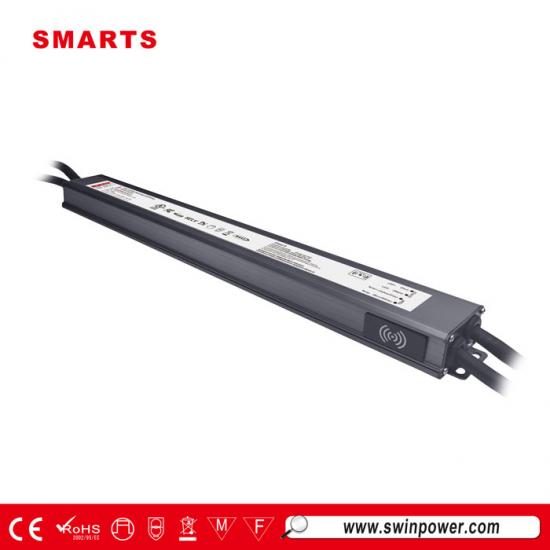

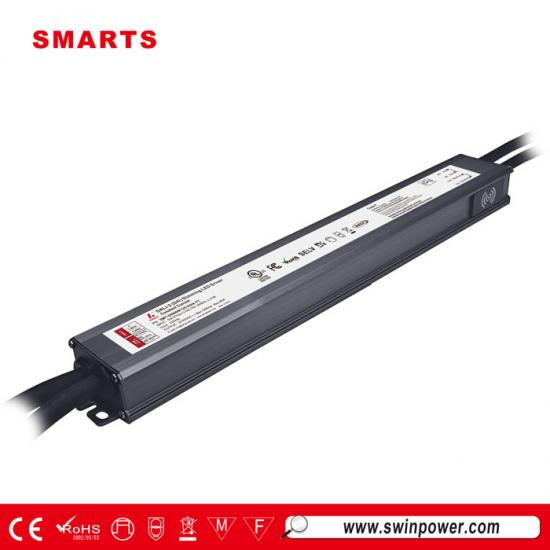

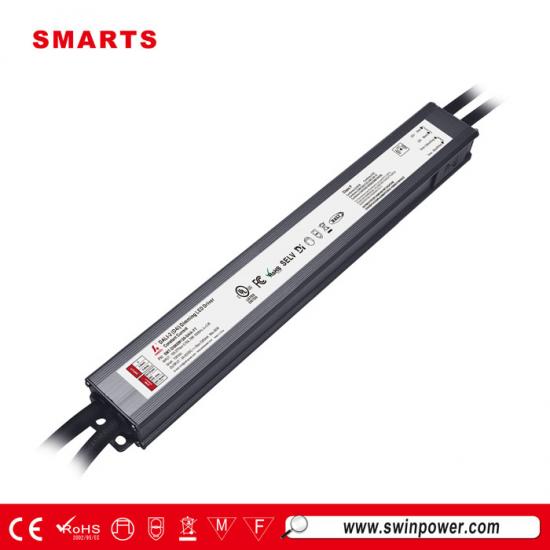

waterdichte IP66 DALI-2 D4I constante stroom led strip voeding driver
UL-gecertificeerd Ultradunne DALI-2 D4I dimbare LED-driver Ingebouwde actieve PFC-functie. Uitgerust met een NFC smart programming module. Instelbare dimcurve, driverparameters kunnen worden aangepast en de driverstatus kan worden gedetecteerd via de app. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. Wordt voornamelijk verkocht in Noord-Amerika.
Specificatie
| Model | SMT-DI060W120-D4IA-YT | SMT-DI060W160-D4IA-YT | |
| Certificaat | UL/FCC/CE/Klasse P/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Uitvoer | Nominale stroom | 120mA-1200mA | 160mA-1600mA |
| DC-spanning | 24-93VDC | 12-54VDC | |
| Spanning zonder belasting | 60Vmax | ||
| Nominaal vermogen | 60Wmax | ||
| Spanningstolerantie | Uitgangsstroom ± 10mA voor ≤ 300mA, ± 20mA voor ≥ 300mA en ± 30mA voor ≥ 1000mA | ||
| Lijnregulering | <0,5% | ||
| Belastingregeling | <0,5% | ||
| Invoer | Spanningsbereik | 100-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) | ≥0,98@120VAC 60Hz ≥0,96@230VAC 50HZ ≥0,92@277VAC 60HZ | ||
| Geen belastingvermogen (Max) | <1,5W | ||
| Stand-byvermogen (Max) | <0,5W | ||
| THD(Typ.) bij volledige belasting | ≤15% | ||
| Efficiëntie bij volledige belasting | 88% bij 120 VAC 60 Hz 89% bij 230 VAC 50 Hz 89% bij 277 VAC 60 Hz | ||
| Wisselstroom (max.) | 0,65A | ||
| Inschakelstroom (typ.) | 28,7A, 204us@50%Ipeak@120V 55,2A, 98us@50%Ipeak@230V 66,0A, 220us@50%Ipeak@2770V | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overspanning | Hiccup- of constante stroommodus, start automatisch opnieuw op nadat de storing is verholpen | ||
| Te hoge temperatuur |
Omgevingstemperatuur boven 55± 5℃, uitgangsstroom wordt gereduceerd tot 50%;
Omgevingstemperatuur. Boven 40 ± 5℃, herstelt automatisch. Omgevingstemperatuur boven 75± 5℃, uitgangsstroom wordt gereduceerd tot 0%; Omgevingstemperatuur. Boven 40 ± 5℃, herstelt automatisch. |
||
| Omgeving | Werktemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20-90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 5G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) en UL8750 (VS) | |
| Spanning weerstaan | I/PO/P: 3,75 kVAC I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC | ||
| Stroboscoop teststandaard | IEEE 1789 Flikkervrij | ||
| blikseminslag | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | ||
| EMC-emissie | EN55015 EN61000-3-2,3(EU) & FCC Part15 Subpart B; ANSI C63.4:2014(VS) | ||
| Anderen | Nettogewicht | 540 gram | |
| Dimensie | 332*38,5*23,6 mm (L*B*H) | ||
| Verpakking | 365*355*260mm 20 stuks / STN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | ||
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | |||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | |||
|
|
|
|
|

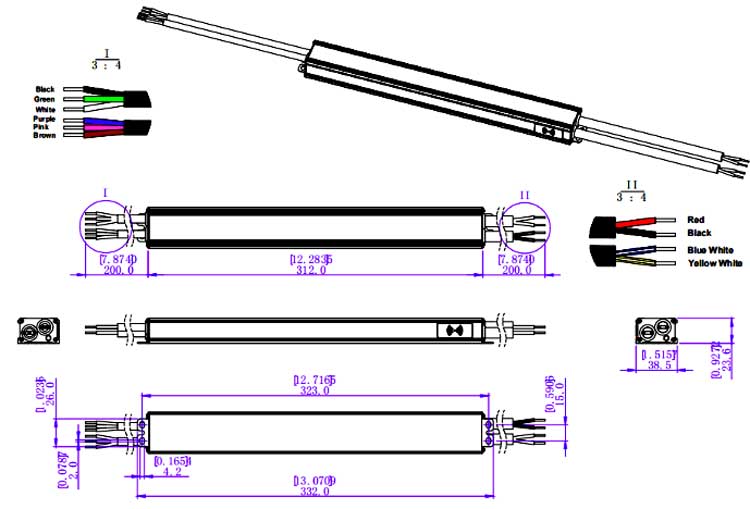

Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
Opmerking
：
[als !supportLists]
1.
[endif]
De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
[als !supportLists]
2.
[endif]
De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| LN60 | |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitgangsdraad | V+(Rood) V-(Zwart)(2*18AWG) |
| Dimdraad | Paars(DA+) Bruin(AUX+) Roze(DA-/AUX-) (3*18AWG) |
| Externe temperatuurdraad | Geel Wit (TEMP+) Blauw wit (TEMP-) (2*22AWG) |
| Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Dimmen Aansluitschema
Opmerking ：
1. Wanneer u de interne DALI-busvoeding inschakelt, is er geen externe busvoeding nodig.
2. De modelnaam SMT-DI0 6 0W XXX -D4IA betekent dat er geen hulpvoeding en temperatuurregeling is en er dus ook geen bijbehorende bedrading is voor de LED-driver.
3. De modelnaam SMT-DI0 6 0W XXX -D4IA-Y betekent dat er wel een hulpvoeding is, maar geen temperatuurregeling. De LED-driver heeft dus geen bedrading voor temperatuurregeling.
4. De modelnaam SMT-DI0 6 0W XXX -D4IA-T betekent dat er geen hulpvoeding is, maar wel temperatuurregeling. De LED-driver heeft dus geen hulpvoedingsbedrading.
5. De modelnaam SMT-DI0 6 0W XXX -D4IA-YT betekent dat er een hulpvoeding en temperatuurregeling aanwezig is.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie
|

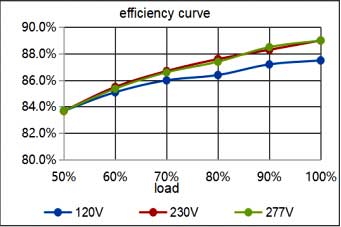

E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) : |

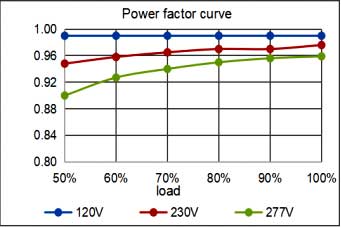

Vermogensfactorcurve (vermogensfactor v S uitgangsbelasting) ： |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) ： |
|
|
|
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur. Normaal gesproken adviseren wij de voeding te voorzien van een bepaalde reserve.
hoeveelheid belasting om de levensduur van de LED-driver te verlengen.
Temperatuur-deratingcurve van de lamp ：
[als !supportLists] 1. [endif] Deze afbeelding toont de beschermingscurve wanneer het aanbevolen model van de lamptemperatuursensor NCP18XH103J03RB (muRata) is en de externe temperatuurbeschermingsparameters op de APP
zijn fabrieksinstellingen.
[als !supportLists]
2.
[endif]
Als het model van de thermistor niet NCP18XH103J03RB(muRata) is, controleer dan de relevante parameters van de lamptemperatuurbeveiliging in de APP.
[als !supportLists]
3.
[endif]
Als de lamptemperatuursensor niet is aangesloten, houd dan de parameters van het gedeelte over lamptemperatuurbeveiliging in de APP op de standaardinstellingen en houd kabels uit de buurt van spanningvoerende objecten.
Gerelateerde producten
|

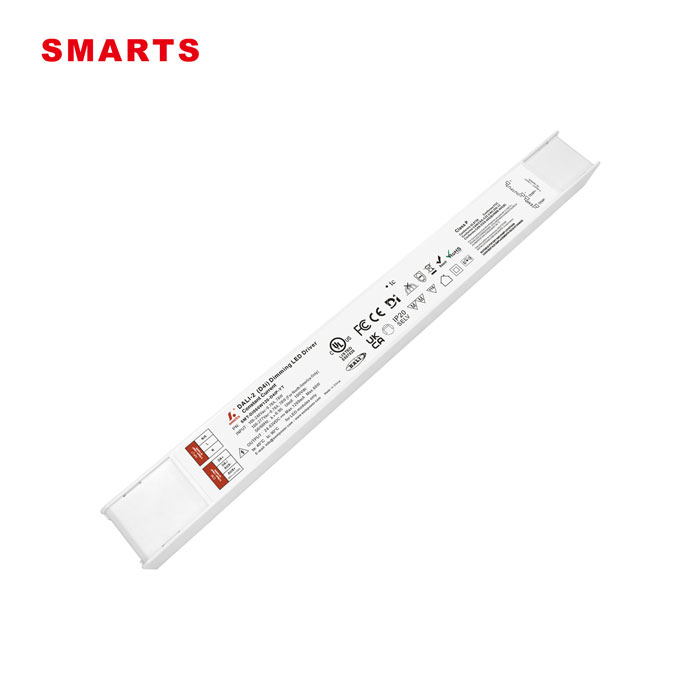

Kunststof behuizing 60W DALI-2 d4i dimbare led-voeding Constante stroommodus, waterdicht IP20. Ultradun ontwerp, geschikt voor de installatie van verlichtingsprojecten binnenshuis in kleine ruimtes. UL-gecertificeerd, in overeenstemming met de wereldwijde regelgeving voor veiligheidsverlichting. Met 7 jaar garantie.
