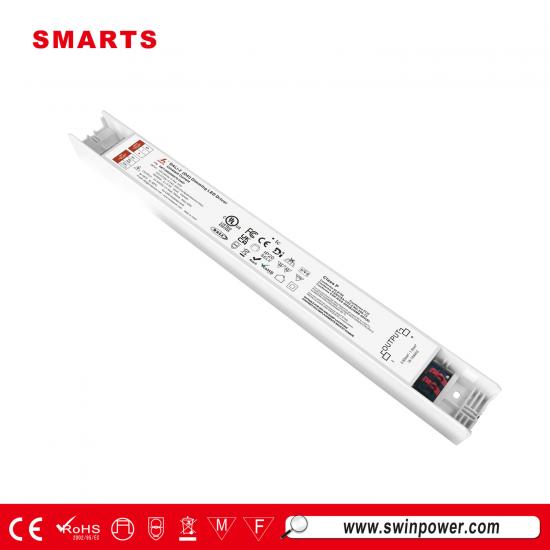

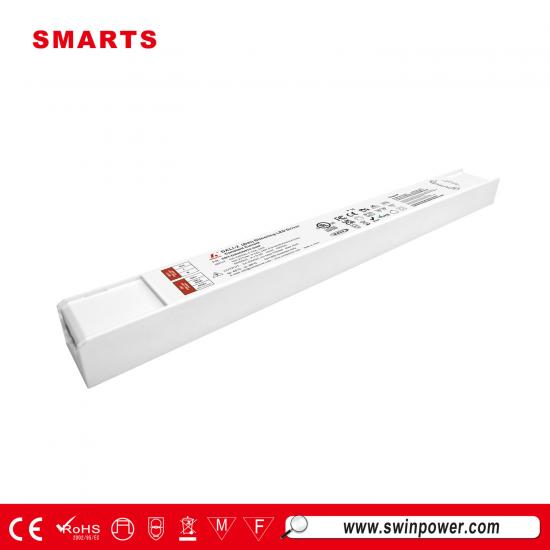

Voeding met een stroombereik van 100-277VAC, dimbare DALI-2 led-driver van 40 W, 700 mA
SLIMHEID DALI-2 dimbare led voeding constante stroom 700mA Van 0 tot 100%, tot 0,1%. Met soft-on en fade-in dimfunctie, voor optimaal visueel comfort. Uitzonderingsniveau voor hoge frequenties.
Specificatie
| Model | SMT-DI040W070-D4IP-YT | |
| Certificaat | UL/FCC/CE/Klasse P/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | |
| Uitvoer | Nominale stroom | 70mA-700mA |
| DC-spanning | 24-93VDC | |
| Nominaal vermogen | 60Wmax | |
| Spanningstolerantie | Uitgangsstroom ± 20mA | |
| Lijnregulering | <0,1% | |
| Belastingregeling | <0,1% | |
| Invoer | Spanningsbereik | 100-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Vermogensfactor (typisch) | >0,99@120VAC 60Hz >0,98@230VAC 50HZ >0,95@277VAC 60HZ | |
| Geen belastingvermogen (Max) | <1,5W | |
| Stand-byvermogen (Max) | <0,5W | |
| THD(Typ.) bij volledige belasting | <11% bij 120VAC <9% bij 230VAC <10% bij 277VAC | |
| Efficiëntie bij volledige belasting | >87,0% bij 120 VAC 60 Hz | |
| >88,3% bij 230 VAC 50 Hz | ||
| >88,7% bij 277 VAC 60 Hz | ||
| Wisselstroom (max.) | 0,41A bij 100VAC 60Hz | |
| Inschakelstroom (typ.) | 28,8 A, 256 µs bij 50% Ipiek bij 120 V 55,2 A, 130 µs bij 50% Ipiek bij 230 V | |
| 66,5A, 259µs bij 50% piek bij 277 V | ||
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen |
| Overspanning | Hiccup- of constante stroommodus, start automatisch opnieuw op nadat de storing is verholpen | |
| Te hoge temperatuur | Omgevingstemperatuur boven 55℃±5℃ om de output te verminderen tot 50%; | |
| De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch. | ||
| Omgevingstemperatuur boven 75℃±5℃ om de output te verminderen tot 0%; | ||
| De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch. | ||
| Omgeving | Werktemperatuur | -40~+50℃ (zie onderstaande deratingcurve) |
| Werkvochtigheid | 20-90% RV niet-condenserend | |
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV | |
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |
| Trilling | 10~500Hz, 2G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | |
| Veiligheid en EMC | Veiligheidsnormen | EN61347-1 EN61347-2-13 (EU) en UL8750 (VS) |
| Spanning weerstaan | I/PO/P: 3,75 kVAC I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC | |
| Stroboscoop teststandaard | IEEE 1789 Flikkervrij | |
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | |
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25℃ / 70% RV | |
| EMC-emissie | EN55015 EN61000-3-2,3(EU) & FCC Part15 Subpart B; ANSI C63.4:2014(VS) | |
| Anderen | Nettogewicht | 255 gram |
| Dimensie | 296,7*30*21,7 mm (L*B*H) | |
| Verpakking | 32*24,5*298mm 50 stuks / STN | |
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij nominale belasting en 25°C omgevingstemperatuur. | |
| 2. Om de levensduur van de driver te verlengen, dient u de belasting bij een lagere ingangsspanning te verminderen. | ||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||
|
|
|
|
|
Mechanische specificatie
MCB-aanbeveling ：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 15 |
| 13A | 19 | |
| 16A | 24 | |
| 20A | 30 | |
| 25A | 37 | |
| Wanneer de ingangsspanning 230 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 29 |
| 13A | 38 | |
| 16A | 47 | |
| 20A | 59 | |
| 25A | 66 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
|
C-type (brekend
capaciteit: 6KA) |
10A | 34 |
| 13A | 44 | |
| 16A | 54 | |
| 20A | 68 | |
| 25A | 85 | |
Opmerking
：
[als !supportLists]
1.
[endif]
De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
[als !supportLists]
2.
[endif]
De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Globle draadmeter | |
| LD30 | |
| Ingangsdraad en dimdraad | Grijze aansluitingen 6P (0,2 mm²-1,5 mm²/24-16AWG) |
| Uitgangsdraad en externe temperatuur | Rood/zwarte aansluitingen 4P (0,2 mm2-1,5 mm2/24-16AWG) |
| draad | |
| Opmerking: Zorg ervoor dat u de aansluitingen correct maakt. Anders functioneert uw product niet goed en kan het beschadigd raken. | |
Dimmen Aansluitschema
Opmerking:
1.De modelnaam SMT-DI020W070-D4IP-YT betekent dat er een hulpvoeding en lamptemperatuurdetectie aanwezig zijn.
NFC-functie:
ProNFC-app
NFC-handheld-apparaten
iOS-download
Android downloaden
De uitgangsstroom kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich dicht bij het NFC-signaalgebied van de dimbare LED-driver bevindt.
Stel eenvoudig een adres in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) dat zich in de buurt van het NFC-signaalgebied van de dimbare LED-driver bevindt.
Dimfunctie
|
E efficiëntie Kromme ( efficiëntie tegen uitgangsbelasting) : |
Vermogensfactorcurve (vermogensfactor v S uitgangsbelasting) ： |
Deratingcurve ( Uitgangsvermogen VS Omgeving TEMP ) ： |
|
|
|
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur. Normaal gesproken adviseren wij de voeding te voorzien van een bepaalde reserve.
hoeveelheid belasting om de levensduur van de LED-driver te verlengen.
Temperatuur-deratingcurve van de lamp ：
[als !supportLists] 1. [endif] Deze afbeelding toont de beschermingscurve wanneer het aanbevolen model van de lamptemperatuursensor NCP18XH103J03RB (muRata) is en de externe temperatuurbeschermingsparameters op de APP
zijn fabrieksinstellingen.
[als !supportLists]
2.
[endif]
Als het model van de thermistor niet NCP18XH103J03RB(muRata) is, controleer dan de relevante parameters van de lamptemperatuurbeveiliging in de APP.
[als !supportLists]
3.
[endif]
Als de lamptemperatuursensor niet is aangesloten, houd dan de parameters van het gedeelte over lamptemperatuurbeveiliging in de APP op de standaardinstellingen en houd kabels uit de buurt van spanningvoerende objecten.
