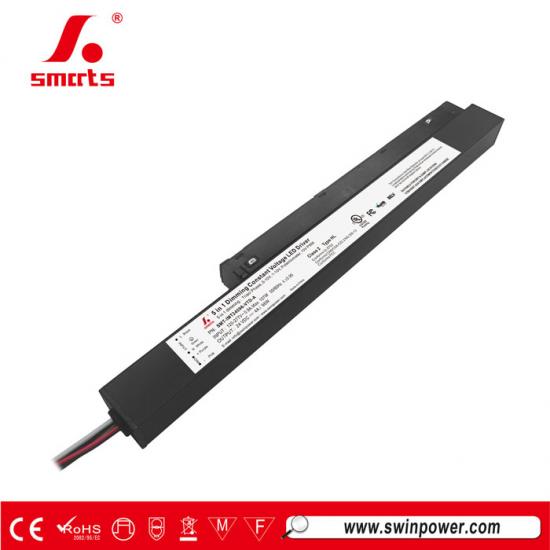

ultradunne constante spanning 200W 24V TRIAC & 0-10V dimbare led-driver voor binnen
Dit 5-in-1 dimbare LED-voeding Werkt op constante spanning en is compatibel met de meeste magnetische railverlichting op de markt. Dit zorgt voor een naadloze aansluiting en een strakke, esthetisch aantrekkelijke uitstraling. Het is UL-gecertificeerd en wordt voornamelijk verkocht in Noord-Amerika.
Specificatie
| Model | SMT-IMT24200-VTD-A | SMT-IMT48200-VTD-A | |
| Certificaat | UL/ SELV / FCC / RoHS / REACH | ||
| Uitvoer | DC-spanning | 24V | 48V |
| Spanningstolerantie | ±1,5% | ±1% | |
| Spanningsregeling | ≤0,5% | ||
| Nominale stroom | 8.34A | 4.17A | |
| Nominaal vermogen | 200W | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 120-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) bij volledige belasting | 0,99 bij 120 VAC; 0,95 bij 277 VAC | ||
| THD(Typ.) bij volledige belasting | <20% bij 120 en 277 VAC | ||
| Rendement (typisch) bij volledige belasting |
≥91,5% bij 120 VAC
≥93,5% bij 277 VAC |
≥91,5% bij 120 VAC
≥93,5% bij 277 VAC |
|
| Wisselstroom (max.) | 1.9A | ||
| Inschakelstroom (typ.) | 28A, 470us@50%120VAC; 71A, 328us@50%277VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overbelasting | ≤120% Constante stroommodus, herstelt automatisch nadat de storing is verholpen | ||
| Te hoge temperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling | ||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 (VS) | |
| Spanning weerstaan | I/P-0/P: 1,8 kVAC I/PF/G: 1,8 kVAC O/PF/G: 0,5 kVAC (VS) | ||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25 ℃ / 70% RV | ||
| EMC-emissie | FCC Deel 15 Subdeel B (VS) | ||
| Test op overspanningsimmuniteit | Verschillende modus: 2 kV, gemeenschappelijke modus: 4 kV | ||
| Anderen | Nettogewicht | 0,85 kg | |
| Dimensie | 337,2*22,4*44 mm / 13,27*1,73*0,88 inch (L*B*H) | ||
| Verpakking | 20 stuks / STN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, een nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Bij een lage ingangsspanning is het nodig om het uitgangsvermogen te verlagen om een lange levensduur te garanderen. | |||
|
|
|
|
|
Mechanische specificatie
| draaddikte | |
| MGQ201 | |
| Ingangsdraden | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitvoer | Inbedden van het spoor en door de geleiderail-driver uitgangsstroom |
| Dimdraad | Paars(D+) Roze(D-)(2*0,35mm²) |
| Let op: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Voor alle andere kabelverzoeken kunnen wij maatwerk leveren.

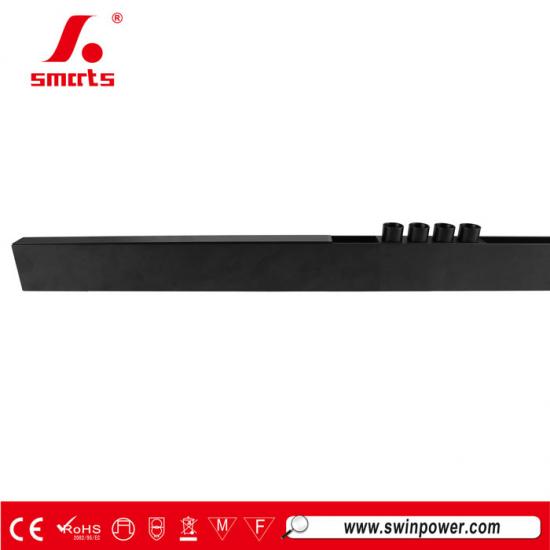

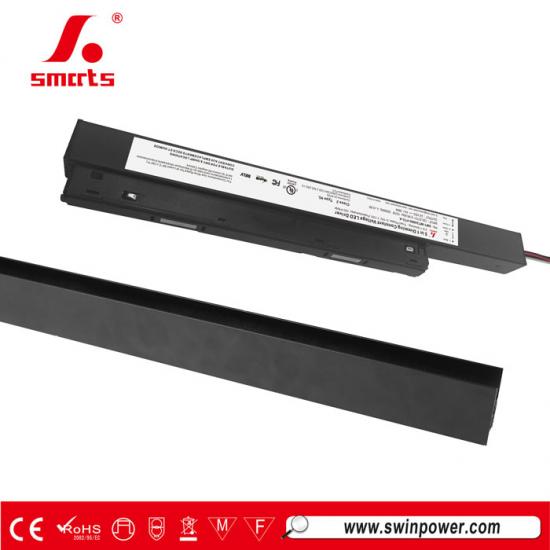

Compatibel spoor :
Dimmen Aansluitschema
Door tegelijkertijd op twee manieren te dimmen, U moet er zeker van zijn dat de LED-verlichting maximaal is. Helderheid, dan kunt u ermee werken.
andere verduistering;
Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
Een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en achterwaartse fase/afsnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale belasting is ongeveer 15%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
