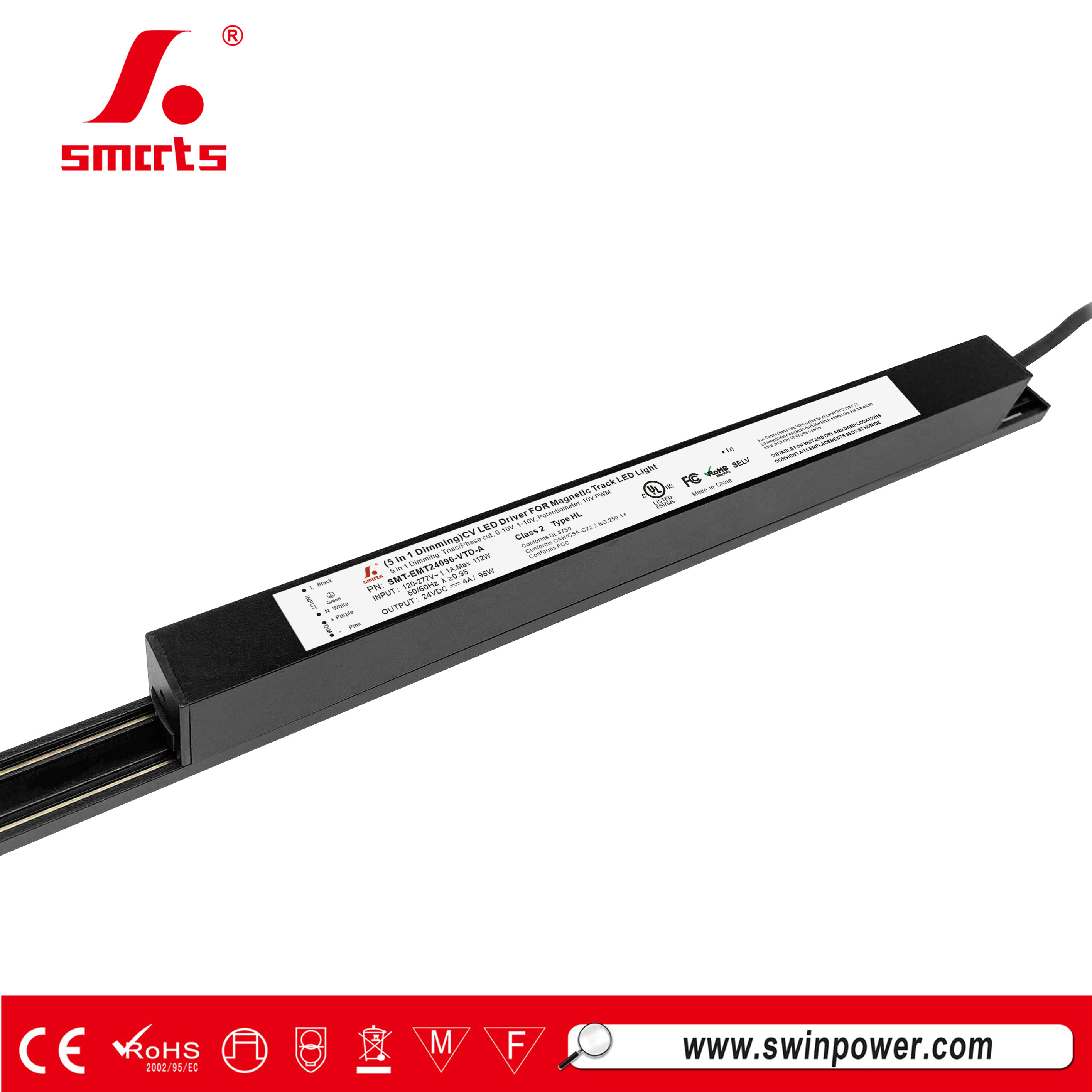

100-277VAC Magnetische rail Installatie triac & 0-10V dimbare 100W led-driver voor ledverlichting
Slimme kracht magnetische railverlichting LED-driver Met 5-in-1 dimmodus, met extreem lage belastingvereisten en perfecte werking bij 15% belasting. Dimmodi omvatten PWM en drop-out. Voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. 7 jaar garantie.
Specificatie
| Model | SMT-IMT24100-VTD-A | SMT-IMT48100-VTD-A | |
| Certificaat | UL/ SELV / FCC / RoHS / REACH | ||
| Uitvoer | DC-spanning | 24V | 48V |
| Spanningstolerantie | ±1,5% | ±1% | |
| Spanningsregeling | ≤0,5% | ||
| Nominale stroom | 4.17A | 2.08A | |
| Nominaal vermogen | 100W | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 110-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) bij volledige belasting | 0,99 bij 120 VAC 0,95 bij 277 VAC | ||
| THD(Typ.) bij volledige belasting | <20% bij 120VAC en 277VAC | ||
| Rendement (typisch) bij volledige belasting |
≥88,5% bij 120 VAC
≥91% bij 277 VAC |
≥88,5% bij 120 VAC
≥91% bij 277 VAC |
|
| Wisselstroom (max.) | 1.2A | ||
| Inschakelstroom (typ.) | 17A, 810us bij 50% piek 110VAC; 38A, 148us bij 50% piek 277VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus, herstelt automatisch nadat de storing is verholpen | |
| Overbelasting | ≤120% Constante stroommodus, herstelt automatisch nadat de storing is verholpen | ||
| Te hoge temperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling | ||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 90% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Veiligheid en EMC | Veiligheidsnormen | UL8750 (VS) | |
| Spanning weerstaan | I/P-0/P: 1,8 kVAC I/PF/G: 1,8 kVAC O/PF/G: 0,5 kVAC (VS) | ||
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | ||
| EMC-emissie | FCC Deel 15 Subdeel B (VS) | ||
| Test op overspanningsimmuniteit | Verschillende modus: 2 kV, gemeenschappelijke modus: 4 kV | ||
| Anderen | Nettogewicht | 0,4 kg | |
| Dimensie | 309,5*22,4*44mm / 12,18*1,73*0,88 inch (L*B*H) | ||
| Verpakking | 20 stuks / STN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, een nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Bij een lage ingangsspanning is het nodig om het uitgangsvermogen te verlagen om een lange levensduur te garanderen. | |||
|
|
|
|
|
Mechanische specificatie
| draaddikte | |
| MGQ201 | |
| Ingangsdraden | Zwart (L) Wit (N) Groen (G) (3*18AWG) |
| Uitvoer | Inbedden van het spoor en door de geleiderail-driver uitgangsstroom |
| Dimdraad | Paars(D+) Roze(D-)(2*0,35mm²) |
| Let op: Zorg ervoor dat u deze correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Voor alle andere kabelverzoeken kunnen wij maatwerk leveren.

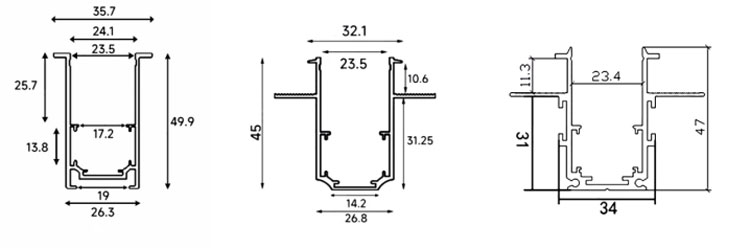

Compatibel spoor :

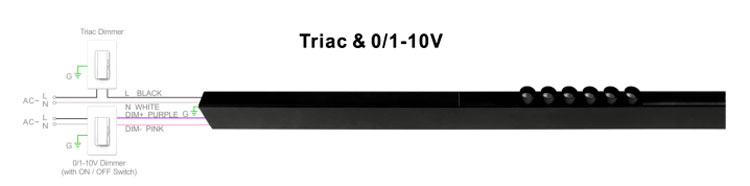

Dimmen Aansluitschema
Door tegelijkertijd op twee manieren te dimmen, U moet er zeker van zijn dat de LED-verlichting maximaal is. Helderheid, dan kunt u ermee werken.
andere verduistering;

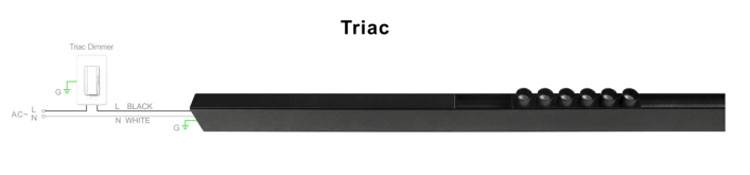

Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
Een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en achterwaartse fase/afsnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale belasting is ongeveer 15%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.

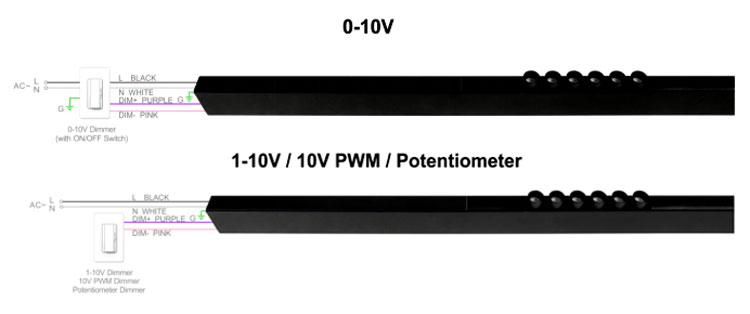

Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
