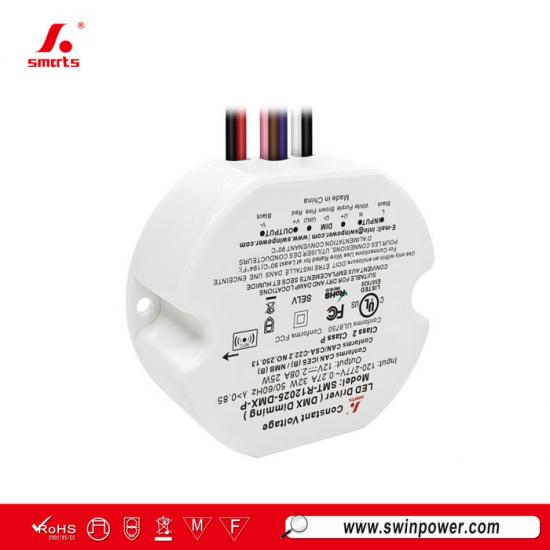

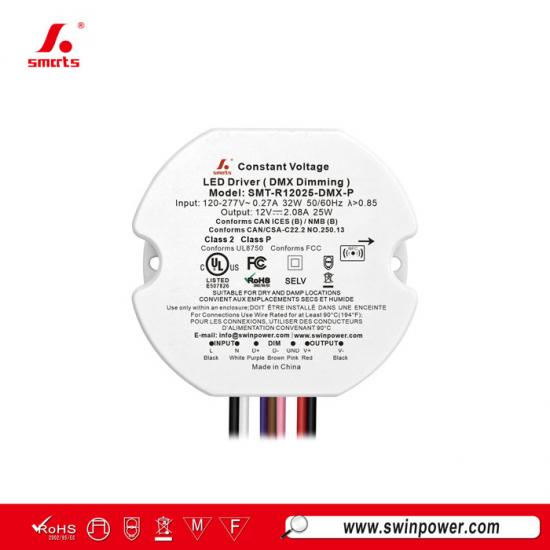

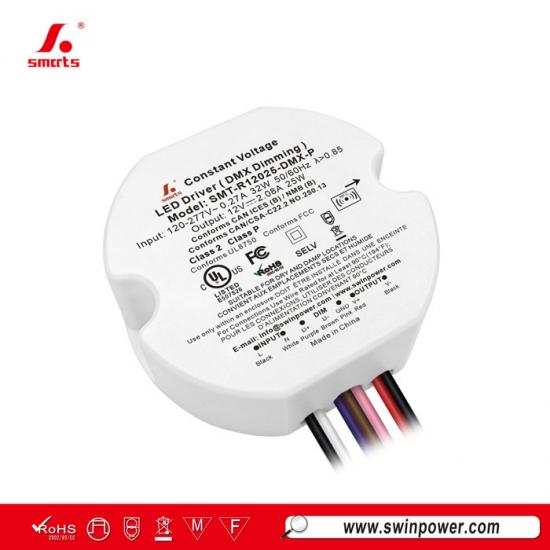

Ronde vorm klein formaat 12v/24v 25w DMX-dimbare driver voor ledverlichting
Deze 25W DMX-dimbare ledvoeding werkt in de constante spanningsmodus en beschikt over ingebouwde actieve PFC. Het biedt een efficiëntie tot 87% en bevat meerdere beveiligingen tegen kortsluiting, oververhitting en overbelasting. Het wordt geleverd met een garantie van 7 jaar.
Specificatie
| Model | SMT-R12025-DMX-P | SMT-R24025-DMX-P | SMT-R36025-DMX-P | |
| Certificaat | UL/cUL / CE / UKCA / SELV / ROHS / REACH | |||
| Uitgang | DC nominale spanning | 12V | 24V | 48V |
| Spanningstolerantie | ±3% | ±2% | ±2% | |
| Belastingsregeling | ±2% | ±1% | ±1% | |
| Spanningsregeling | ±0,5% | |||
| Nominale stroom | 2,08A | 1,04A | 0,52A | |
| Nominaal vermogen | 25W | |||
| Overshoot | 10% | 5% | 5% | |
| Ingang | Spanningsbereik | 220-240VAC(EU) & 120-277VAC(US) | ||
| Frequentiebereik | 47 - 63Hz | |||
| Vermogensfactor @ volledige belasting | 0.98@120VAC 0.93@230VAC 0.88@277VAC | |||
| THD (typ.) @ volledige belasting | ≤6%@120VAC ≤10%@230VAC ≤13%@277VAC | |||
| Efficiëntie @ volledige belasting | 81.2%@120VAC 82.4%@230VAC 82%@277VAC |
85.4%@120VAC 86.4%@230VAC 86%@277VAC |
86.5%@120VAC 87%@230VAC 86%@277VAC |
|
| AC-stroom (max.) | 0.26A | |||
| Inschakelstroom (typ.) | 2.28A, 35us @50%Ipeak 120VAC 3.92A, 50us @50%Ipeak 230VAC 4.68A, 40us @50%Ipeak 277VAC |
|||
| Lekstroom | ||||
| Bescherming | Kortsluiting | Uitschakeling van de uitgangsspanning, herstelt automatisch nadat de foutconditie is verwijderd. | ||
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verwijderd. | |||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 50°C ±5°C, wordt de uitgang uitgeschakeld. | |||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | ||
| Bedrijfsvochtigheid | 20 - 90%RH niet-condenserend | |||
| Opslagtemperatuur, vochtigheid | -40 - +80℃,10 - 95% RH niet-condenserend | |||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | |||
| Trilling | 10 ~ 500Hz, 2G 10 minuten/cyclus, X Y Z-as elk 72 minuten | |||
| Veiligheid & EMC | Veiligheidsnormen | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 Nr.250.13 |
||
| Doorslagspanning | I/P-O/P:3.75KVAC (EU) I/P-O/P: 1.88KVAC (VS) |
|||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| EMC-immuniteit | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES vereisen deze test niet. |
|||
| EMC-emissie | EN55015; EN61000-3-2,3 FCC Deel 15 Subdeel B |
|||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2 kV | |||
| Overige | Nettogewicht | 0.138KG | ||
| Afmetingen | 69.4*62.9*24.0mm (Φ*B*H) | |||
| Verpakking | 385*290*190mm 80stuks/CTN | |||
| Opmerkingen | 1. Tenzij anders aangegeven, worden alle specificaties gemeten bij een ingangsspanning van 230V, nominale belasting en een omgevingstemperatuur van 25℃. 2. Standaardinstellingen: Het uitgangsspanningsniveau is niveau 1. (zie onderstaande NFC-spanningsregelniveautabel) De uitgangsfrequentie is 4KHZ. De dimcurve is een logaritmische curve. |
|||
|
|
 |
 |
 |

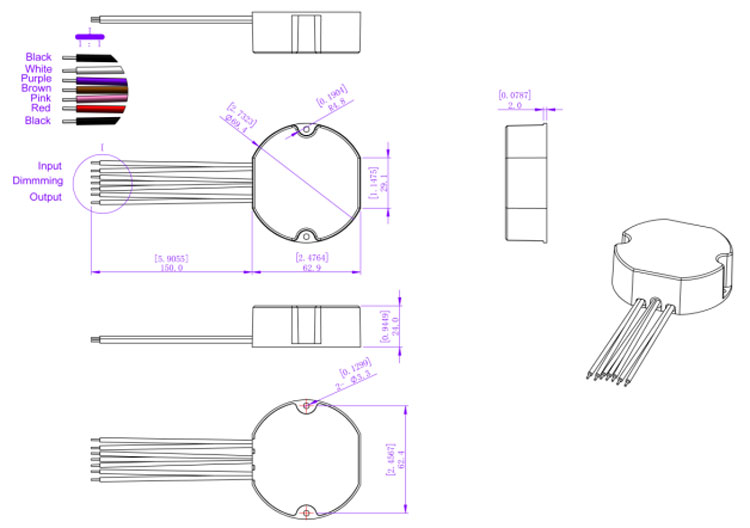

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door stroomonderbrekers wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Aantal LED-drivers |
| Type C (uitschakel vermogen:6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| Wanneer de ingangsspanning 230Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (uitschakel vermogen:6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 87 | |
| 25A | 109 | |
| Wanneer de ingangsspanning 277Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type (uitschakel vermogen:6KA) |
10A | 49 |
| 13A | 64 | |
| 16A | 79 | |
| 20A | 99 | |
| 25A | 124 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De stroomonderbreker moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0.824mm2\Zwart(L),Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimbediening
NFC-functie
 |
 |
 |
 |
|
ProNFC APP |
NFC-handheldapparaten |
IOS-download |
Android-download |
Uitgangsspanning licht aanpassen via NFC
De uitgangsspanning kan worden gelezen en geschreven met een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door dicht bij het NFC-signaalgebied van de dimbare led-driver te komen.
| NFC-spanningsregelniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Stel het adres eenvoudig in via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de Set NFC APP of een draagbaar NFC-apparaat (NFC-lees- en schrijfapparaat: NFC-RW) door deze dicht bij het NFC-signaalgebied van de dimbare LED-driver te houden.
