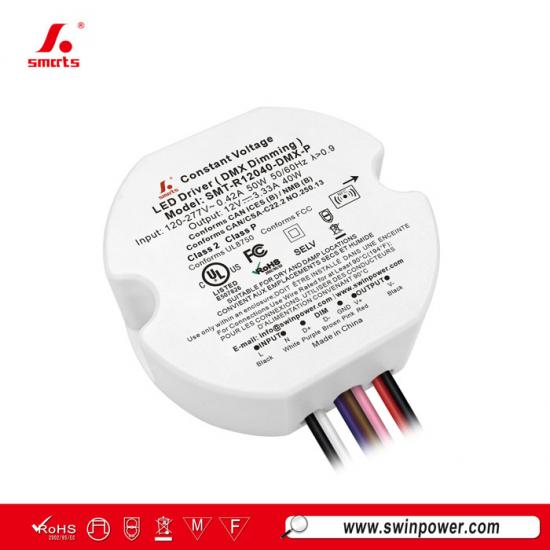

120v-277vac 36W 40W ronde vorm DMX-dimbare led-voeding voor binnen
De smartspower 36W/40W dimbare led-voedingheeft een compact ontwerp voor een snelle en eenvoudige installatie, waardoor deze ideaal is voor binnenprojecten met ledverlichting in beperkte ruimtes. Het levert soepele, stabiele en flikkervrije dimming. Ondersteund door een garantie van 7 jaar.
Specificatie
| Model | SMT-R12036-DMX-P | SMT-R24040-DMX-P | |
| Certificaat | UL in behandeling / CE / UKCA / SELV / ROHS / REACH | ||
| Uitgang | DC nominale spanning | 12V | 24V |
| Spanningstolerantie | ±3% | ±2% | |
| Belastingsregeling | ±2% | ±1% | |
| Spanningsregeling | ±0,5% | ||
| Nominale stroom | 3A | 1,67A | |
| Nominaal vermogen | 36W | 40W | |
| Overshoot | 10% | 5% | |
| Ingang | Spanningsbereik | 220-240VAC(EU) & 120-277VAC(US) | |
| Frequentiebereik | 47 - 63Hz | ||
| Vermogensfactor bij volledige belasting | >0.9 | ||
| THD (typ.) bij volledige belasting | ≤8%@120VAC ≤10%@230VAC ≤12%@277VAC | ||
| Efficiëntie bij volledige belasting | 79%@120VAC 80.5%@230VAC 80.5%@277VAC |
83.5%@120VAC 85%@230VAC 85%@277VAC |
|
| AC-stroom (max.) | 0.42A | ||
| Inschakelstroom (typ.) | 1.96A, 54us @50%Ipeak 120VAC 3.61A, 54us @50%Ipeak 230VAC 4.46A, 54us @50%Ipeak 277VAC |
||
| Lekstroom | |||
| Beveiliging | Kortsluiting | Uitgangsspanning wordt uitgeschakeld en herstelt automatisch nadat de foutconditie is verholpen. | |
| Overbelasting | 105%~110% Hiccup-modus, herstelt automatisch nadat de foutconditie is verholpen. | ||
| Overtemperatuur | Wanneer de omgevingstemperatuur hoger is dan 50 °C ±5 °C, wordt de uitgang uitgeschakeld. | ||
| Omgeving | Bedrijfstemperatuur | -40~+50℃ (zie onderstaande deratingcurve) | |
| Bedrijfsvochtigheid | 20 - 90%RV, niet-condenserend | ||
| Opslagtemperatuur, vochtigheid | -40 - +80℃, 10 - 95% RV, niet-condenserend | ||
| Temperatuurcoëfficiënt | ±0.03%/℃(0 - 50℃) | ||
| Trilling | 10 ~ 500Hz, 2G, 10 minuten/cyclus, X Y Z-as elk 72 minuten | ||
| Veiligheid & EMC | Veiligheidsnormen | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 Nr.250.13 |
|
| Doorslagspanning | I/P-O/P:3.75KVAC (EU) I/P-O/P: 1.88KVAC (VS) |
||
| Isolatieweerstand | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| EMC-immuniteit | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES vereisen deze test niet. |
||
| EMC-emissie | EN55015; EN61000-3-2,3 FCC Deel 15 Subdeel B |
||
| Overspanningsimmuniteitstest | AC-voedingslijn: differentiële modus 2 kV | ||
| Overige | Nettogewicht | 0.193KG | |
| Afmeting | 74.4*66.4*24.0mm (Φ*B*H) | ||
| Verpakking | 385*290*190mm 80st/CTN | ||
| Opmerkingen | 1. Tenzij anders aangegeven, worden alle specificaties gemeten bij 230V ingang, nominale belasting en een omgevingstemperatuur van 25℃. 2. Standaardinstellingen: Het uitgangsspanningsniveau is niveau 1. (zie onderstaande tabel met NFC-spanningsregelniveaus) De uitgangsfrequentie is 4KHZ. De dimcurve is een logaritmische curve. |
||
|
|
 |
 |
 |

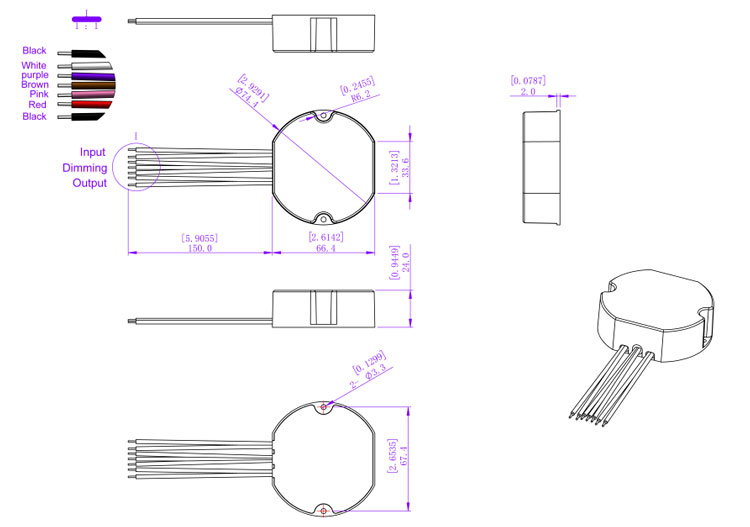

Mechanische specificatie
| Wanneer de ingangsspanning 120Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| Type MCB | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen:6KA) |
10A | 23 |
| 13A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| Wanneer de ingangsspanning 230 Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6 kA) |
10 A | 43 |
| 13 A | 56 | |
| 16 A | 69 | |
| 20 A | 87 | |
| 25 A | 109 | |
| Wanneer de ingangsspanning 277 Vac is, is het aantal LED-drivers dat door installatieautomaten wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| Type C (uitschakel vermogen: 6 kA) |
10 A | 49 |
| 13 A | 64 | |
| 16 A | 79 | |
| 20 A | 99 | |
| 25 A | 124 | |
Opmerking：
1. De bovenstaande aantallen LED-drivers die op type C zijn aangesloten, worden aanbevolen op basis van een maximale omgevingstemperatuur van 50 °C.
2. De installatieautomaat moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
| Amerikaanse draaddikte | |
| Ingangsdraad | 1015 2*18 AWG 0,824 mm2\Zwart(L), Wit(N) |
| Uitgangsdraad | 1015 2*22 AWG 0.326mm2\Rood(V+),Zwart(V-) |
| Elektronische dimdraad | 1015 2*22 AWG 0.326mm2\Paars(DIM+),Roze(DIM-) |
Dimfunctie
NFC-functie
 |
 |
 |
 |
|
ProNFC-app |
NFC-handheldapparaten |
IOS-download |
Android-download |
Pas de uitgangsspanning enigszins aan via NFC
De uitgangsspanning kan worden gelezen en geschreven met een mobiele telefoon met de ProNFC-app of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door dicht bij het NFC-signaalgebied van de dimbare LED-driver te komen.
| NFC-spanningsregelniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0V | 12,2V | 12,3V | 12,5V | 12,6V | 12,8V | 13,0V | 13,1V | 13,3V | 13,5V |
| 24V | 24,0V | 24,2V | 24,4V | 24,7V | 24,9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Adres eenvoudig instellen via NFC
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de Set NFC-app of een draagbaar NFC-apparaat (NFC-lees- en schrijfapparaat: NFC-RW) door het apparaat dicht bij het NFC-signaalgebied van de dimbare LED-driver te houden.
