80W Dual 0-10V signaal dimbare aansluitdoos LED-driver voeding voor LED-strips

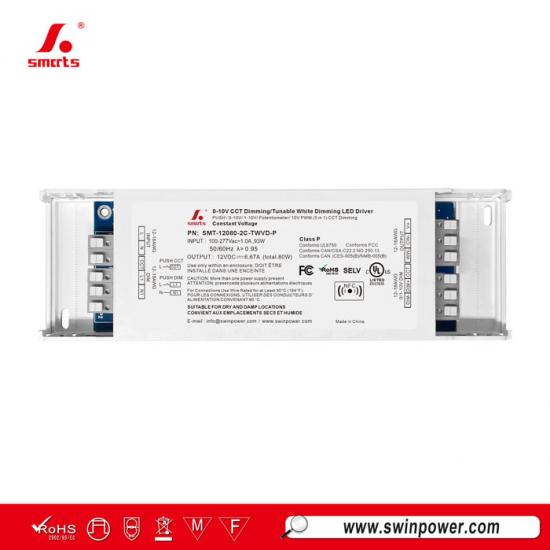

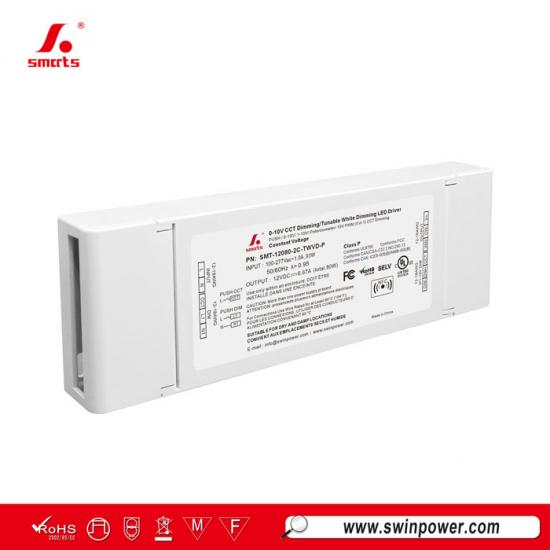

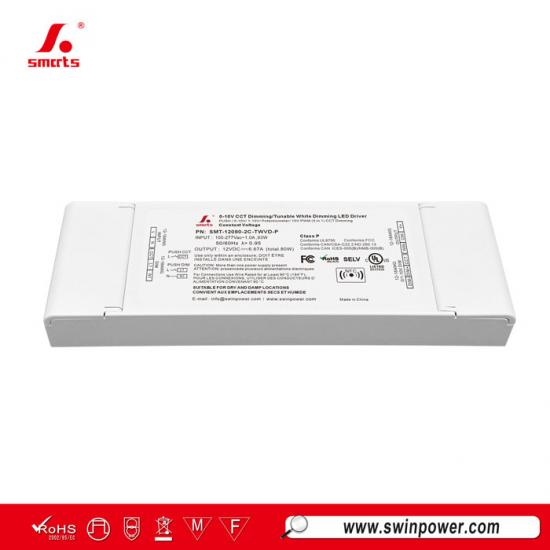

Smartspower's nieuwe 0-10V dimbare LED-driver met dubbel signaal Het apparaat is voorzien van een ingebouwde NFC-programmeermodule en een kunststof behuizing, waardoor het geschikt is voor installatie in krappe binnenruimtes voor LED-verlichtingsprojecten. Het biedt een soepele, stabiele en flikkervrije dimming.
Specificatie
| Model | SMT-12080-2C-TWVD-P | SMT-24080-2C-TWVD-P | SMT-48080-2C-TWVD-P | |
| Certificaat | UL / cUL / FCC / ICES-005 / Klasse P / Klasse 2 (24V & 48V) / SELV / ROHS / REACH | |||
| Uitvoer | Nominale spanning | 12V | 24V | 48V |
| Gelijkspanning | 12-13,5V instelbaar via NFC | 24-26V instelbaar via NFC | 48-50V instelbaar via NFC | |
| Spanningstolerantie | ±0,5V | |||
| Spanningsregeling | ≤0,5% | |||
| Nominale huidige waarde | 6.67A | 3.33A | 1,67A | |
| Nominaal vermogen | 80W | |||
| Belastingsregeling | ≤2% | ≤1% | ||
| Invoer | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 50/60 Hz | |||
| Arbeidsfactor (typ.) bij vollast | >0,95 | |||
| THD (typ.) bij volledige belasting | ≤15% | |||
| Rendement bij volledige belasting |
87% bij 120VAC
88% bij 230VAC 89% bij 277VAC |
87% bij 120VAC
88% bij 230VAC 89% bij 277VAC |
89% bij 120V wisselstroom
90% bij 230VAC 91% bij 277VAC |
|
| Wisselstroom (max.) | 1A | |||
| Inschakelstroom (typ.) | 28A, 320µs bij 50% 120VAC 90A, 76µs bij 50% 230VAC 58A, 260µs bij 50% 277VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccupmodus: herstelt automatisch zodra de storing is verholpen. | ||
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |||
| Oververhitting | Bij een temperatuur van het behuizingsoppervlak van 100℃±10℃ wordt de uitgangsspanning uitgeschakeld; deze herstelt zich automatisch na afkoeling. | |||
| Omgeving | Tijdelijke baan | -40~+60℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20-90% RH niet-condenserend | |||
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | |||
| Trilling | 10~500Hz, 2G 10min./1 cyclus, periode van 60 min. elk langs de X-, Y- en Z-assen | |||
| Veiligheid & EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | ||
| bestand tegen spanning | I/PO/P: 1,88 kV | |||
| Isolatieweerstand | I/PO/P: 100MΩ / 500VDC / 25℃ / 70%RH | |||
| EMC-immuniteit | FCC/ICES verzoekt niet om deze test. | |||
| EMC-emissie | FCC CFR Titel 47 Deel 15 Subdeel B:2020; ICES-005 Uitgave 5 | |||
| Anderen | Nettogewicht | 0,45 kg | ||
| Dimensie | 220*70,5*26,5 mm (L*B*H) | |||
| Verpakking | 355*250*170 mm 10 stuks/doos | |||
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Bij een lage ingangsspanning is vermogensreductie noodzakelijk om een lange levensduur te garanderen. | ||||
|
|
|
|
|

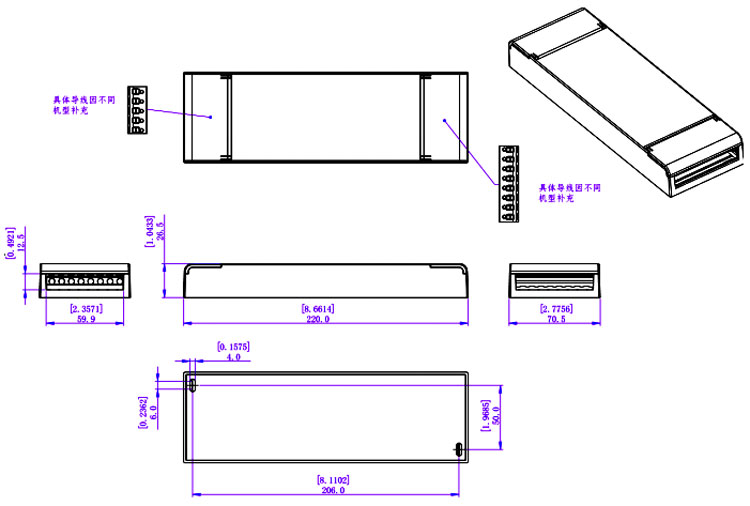

Mechanische specificatie
| Bij een ingangsspanning van 120 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Bij een ingangsspanning van 277 Vac is het aantal LED-drivers dat door de stroomonderbrekers wordt ondersteund als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Opmerking :
1. Het bovenstaande aantal LED-drivers dat op de Type C-aansluiting is aangesloten, wordt aanbevolen op basis van een maximale omgevingstemperatuur van 50 ℃.
2. De stroomonderbreker moet worden gekozen op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek.
kromme.
| Amerikaanse draaddikte | |
| SP9 | |
| Invoerdraden | DG202-aansluitingen 5P |
| Uitgangsdraden | DG202-aansluitingen 6P |
| Let op: Zorg ervoor dat u deze correct aansluit, anders werkt uw product niet naar behoren en kan het beschadigd raken. | |

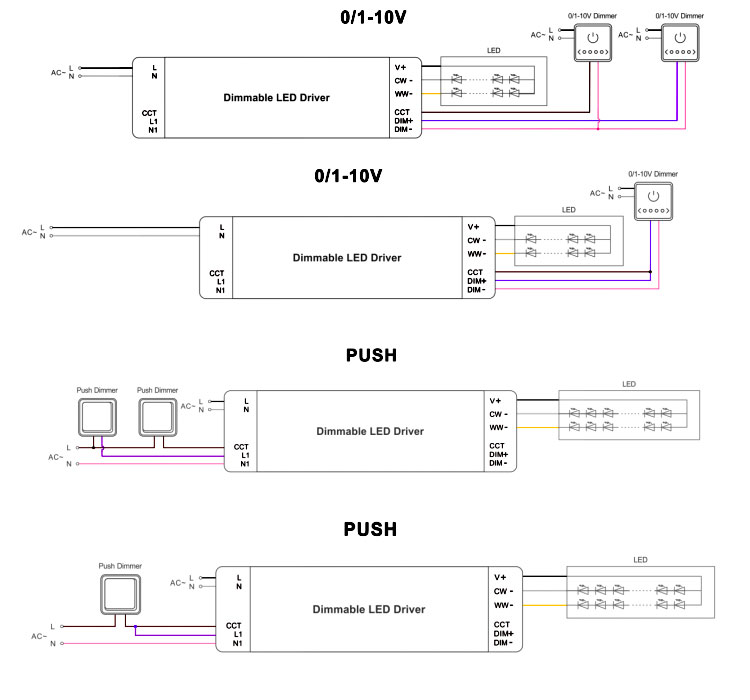

Aansluitschema voor dimmen
■

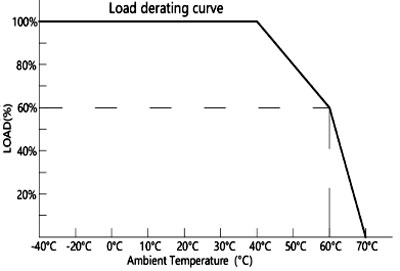

Deratingcurve
(
uitgangsbelasting
v
S
TEMP
.)
:
1. Om de levensduur te verlengen, raadpleegt u de vermogensreductiecurve en past u het vermogen aan de temperatuur aan.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur.
Normaal gesproken raden we aan om de voeding een bepaalde hoeveelheid belasting te laten behouden om de levensduur van de LED-driver te verlengen.
NFC-functie :
|
|
|
|
Pas de uitgangsspanning iets aan met NFC:
De uitgangsspanning kan worden uitgelezen en beschreven door een mobiel apparaat met de ProNFC-app of een NFC-handheld (NFC-lees- en schrijfapparaat: NFC-RW).
dicht bij het NFC-signaalgebied van de dimbare LED-driver.
| NFC-spanningsregelingsniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0V | 12,2V | 12,3V | 12,5V | 12,6V | 12,8V | 13V | 13,1V | 13,3V | 13,5V |
| 24V | 24,0V | 24,2V | 24,4V | 24,7V | 24,9V | 25,1V | 25,3V | 25,6V | 25,8V | 26,0V |
| 48V | 48,0V | 48,2V | 48,4V | 48,7V | 48,9V | 49,1V | 49,3V | 49,6V | 49,8V | 50,0V |
Het adres kan worden gelezen en geschreven door een mobiel apparaat met de Set NFC-app of een NFC-handheld (NFC-lees- en schrijfapparaat: NFC-RW) door het apparaat in de buurt van het NFC-signaalgebied van de dimbare led te houden.
bestuurder.
Gerelateerde producten
|
Dit 80W 0-10V dimbare LED-voeding Het product heeft een geïntegreerd ontwerp met een aansluitdoos en een metalen behuizing voor eenvoudige en snelle installatie, waardoor het geschikt is voor slimme ledverlichtingsprojecten binnen en buiten. Het wordt geleverd met 7 jaar garantie.
Model: SMT-12080-2C-TWVD-J Ingangsspanning: 100-277Vac
Dimmodus:
0 10V dimbaar
|
