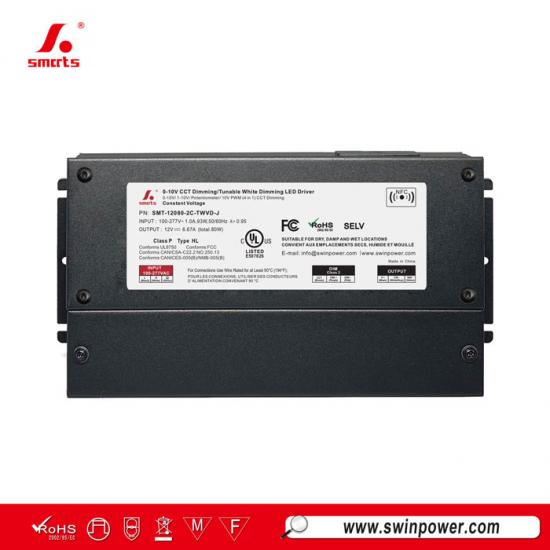

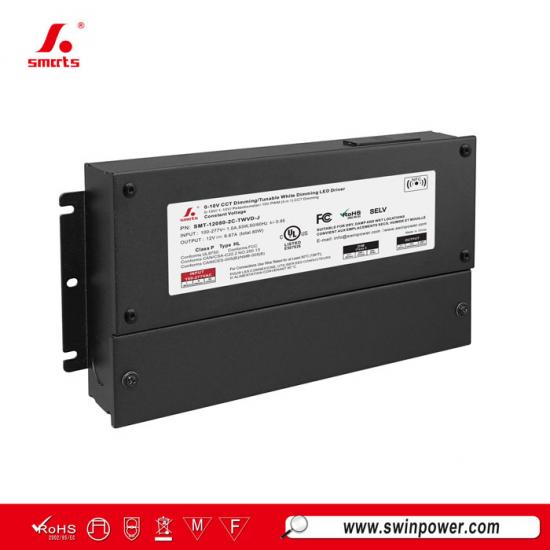

80W Dual 0-10V Signaal dimbare Junction Box led driver voeding voor ledstrip

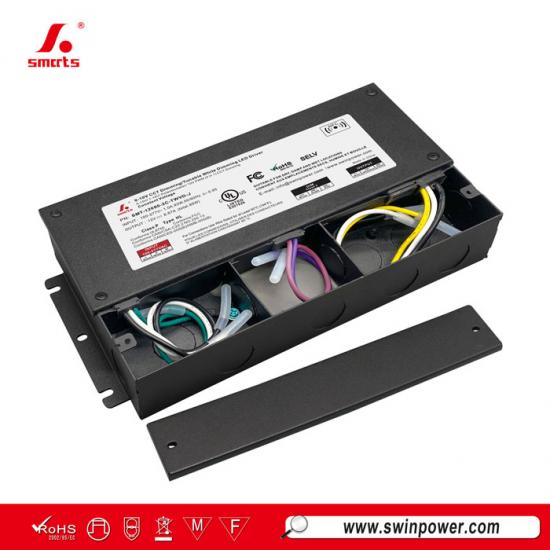

De nieuwe Smartspower 80W constante spanning 0-10V dimbare LED-driver Voorzien van ingebouwde actieve PFC, met een rendement tot 91%. Het geïntegreerde aansluitdoosontwerp zorgt voor een uitstekende warmteafvoer en voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. Er zit 7 jaar garantie op.
Specificatie
| Model | SMT-12080-2C-TWVD-J | SMT-24080-2C-TWVD-J | SMT-48080-2C-TWVD-J | |
| Certificaat | UL / cUL / FCC / ICES-005 / Klasse P / Klasse 2 (24V&48V) / TYPE HL / SELV / ROHS / REACH | |||
| Uitvoer | Nominale spanning | 12V | 24V | 48V |
| DC-spanning | 12-13,5V aanpassing via NFC | 24-26V aanpassing via NFC | 48-50V aanpassing via NFC | |
| Spanningstolerantie | ±0,5 V | ±0,5 V | ±0,5 V | |
| Spanningsregeling | ≤0,5% | ≤0,5% | ≤0,5% | |
| Belastingregeling | ≤2% | ≤1% | ≤1% | |
| Nominale stroom | 6.67A | 3.33A | 1.67A | |
| Nominaal vermogen | 80W | |||
| Invoer | Spanningsbereik | 100-277VAC | ||
| Frequentiebereik | 50 / 60 Hz | |||
| Vermogensfactor (typisch) bij volledige belasting | >0,95 | |||
| THD(Typ.) bij volledige belasting | ≤15% | |||
| Rendement (typisch) bij volledige belasting |
87% bij 120 VAC 88% bij 230 VAC 89% bij 277 VAC |
87% bij 120 VAC 88% bij 230 VAC 89% bij 277 VAC |
89% bij 120 VAC 90% bij 230 VAC 91% bij 277 VAC |
|
| Wisselstroom (max.) | 1A | |||
| Inschakelstroom (typ.) | 28A, 320us bij 50%120VAC 90A, 76us bij 50%230VAC 58A, 260us bij 50%277VAC | |||
| Lekstroom | <0,5 mA | |||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | ||
| Overbelasting | 105%~120% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |||
| Te hoge temperatuur | Oppervlaktetemperatuur van de behuizing: 100℃±10℃, uitgeschakelde o/p-spanning, automatisch herstel na afkoeling. | |||
| Omgeving | Werkende TEMP. | -40~+60℃ (zie onderstaande deratingcurve) | ||
| Werkvochtigheid | 20 -95% RV niet-condenserend | |||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | |||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | |||
| Trilling | 10~500Hz, 5G 12 min./1 cyclus, periode van 72 min. elk langs X, Y, Z-assen | |||
| Veiligheid en EMC | Veiligheidsnormen | UL8750; CAN/CSA-C22.2 nr. 250.13 | ||
| Spanning weerstaan | I/PO/P: 1,88 KVAC I/P-FG: 1,88 KVAC O/P-FG: 0,5 KVAC | |||
| Isolatieweerstand | I/PO/P: 100 MΩ / 500 VDC / 25 ℃ / 70% RV | |||
| EMC-immuniteit | FCC/ICES vraagt deze test niet aan. | |||
| EMC-emissie | FCC CFR Titel 47 Deel 15 Subdeel B:2020; ICES-005 Nummer 5 | |||
| Anderen | Nettogewicht | 1,73 kg | ||
| Dimensie | 241*125*42,7 mm (L*B*H) | |||
| Verpakking | 305*262*283mm 20 stuks/doos | |||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, een nominale belasting en een omgevingstemperatuur van 25 °C. | |||
| 2. Bij een lage ingangsspanning is het nodig om het uitgangsvermogen te verlagen om een lange levensduur te garanderen. | ||||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10. | ||||
|
|
|
|
|

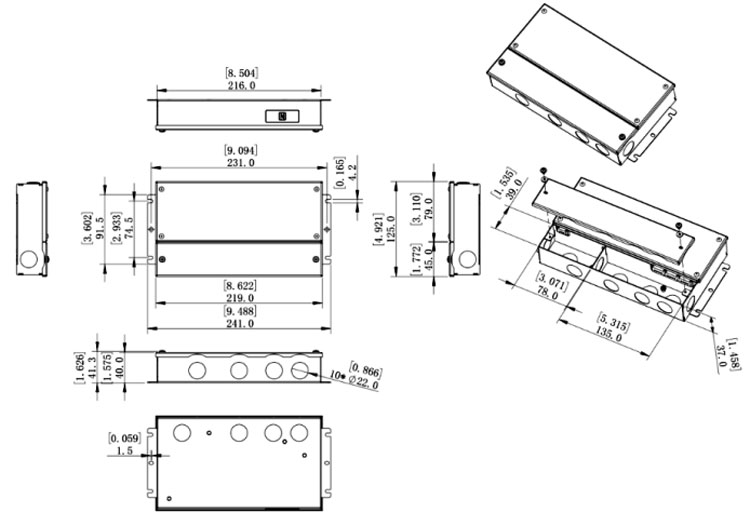

Mechanische specificatie
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Opmerking ：
1. De bovenstaande hoeveelheden led-drivers die op Type C worden aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃.
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, de nominale ingangsstroom, de omgevingstemperatuur en de uitschakelkarakteristiek kromme.
| Amerikaanse draadmeter | |
| JD100 | |
| Ingangsdraden | Zwart (L) Wit (N) Groen (G) 3*18AWG |
| Uitgangsdraden | Zwart(V+) Wit(V1-) Geel(V2-) 3*16AWG |
| Dimdraden | Bruin (DIM1+) Paars (DIM2+) Roze (DIM1-) Roze (DIM2-) 4*18AWG |
| Let op: Zorg ervoor dat u de kabels correct aansluit, anders functioneert uw product niet goed en kan het beschadigd raken. | |
Warme tips:
1. Aanbevolen maximale draagstroom (A) = draaddiameter (mm²) x 10A/mm²
Bijvoorbeeld: 1 mm² uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm² x 10 A/mm² = 10 A
2. Voor alle andere kabelverzoeken kunnen wij maatwerk leveren.

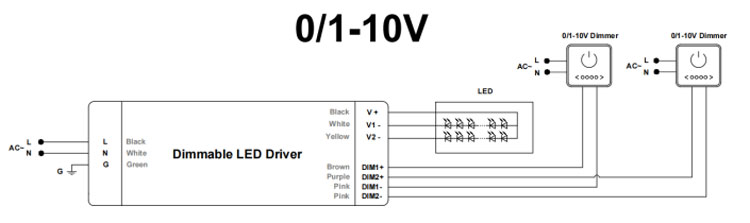

Dimmen Aansluitschema
■
Deratingcurve
(
uitgangsbelasting
v
S
TEMP
.)
:
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. De uitgangsstroom van de LED-driver moet worden gekozen op basis van de nominale stroom van de lamp en de omgevingstemperatuur.
Normaal gesproken adviseren wij om de voeding een bepaalde hoeveelheid belasting te laten reserveren om de levensduur van de LED-driver te verlengen.
NFC-functie :
|
|
|
|
Pas de uitgangsspanning lichtjes aan met NFC:
De uitgangsspanning kan worden gelezen en geschreven door een mobiele telefoon met ProNFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW)
door dicht bij het NFC-signaalgebied van de dimbare LED-driver te zijn.
| NFC-spanningsregelingsniveau | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0V | 12,2V | 12,3V | 12,5V | 12,6V | 12,8V | 13V | 13,1V | 13,3V | 13,5V |
| 24V | 24,0V | 24,2V | 24,4V | 24,7V | 24,9V | 25,1V | 25,3V | 25,6V | 25,8 V | 26,0V |
| 48V | 48,0V | 48,2V | 48,4V | 48,7V | 48,9V | 49,1V | 49,3V | 49,6V | 49,8V | 50,0V |
Het adres kan worden gelezen en geschreven door een mobiele telefoon met de ingestelde NFC APP of een NFC-handheldapparaat (NFC-lees- en schrijfapparaat: NFC-RW) door zich dicht bij het NFC-signaalgebied van de dimbare LED te bevinden
bestuurder.
Gerelateerde producten
|

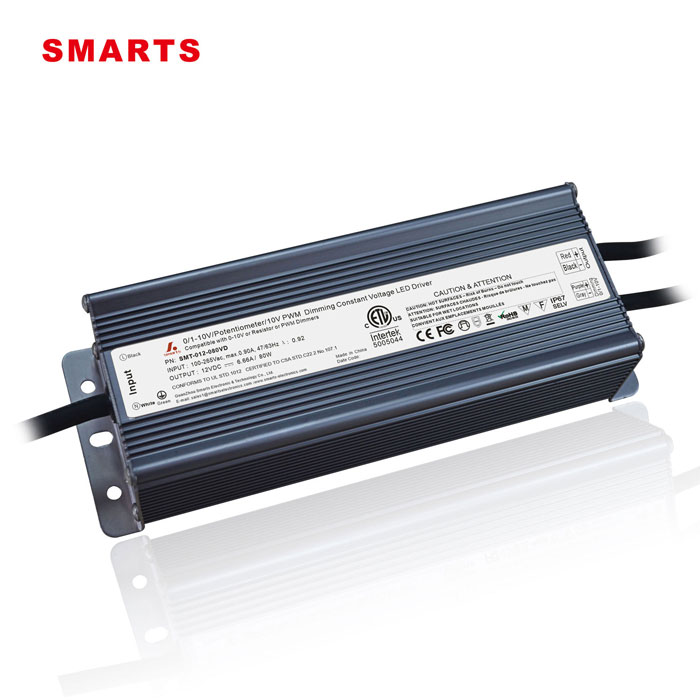

Aluminium behuizing, 80W constante spanning 0-10V dimbare LED-driver , IP67 waterdichte classificatie, uitstekende warmteafvoer (natuurlijke luchtconvectiekoeling), soepel en stabiel dimbereik (0-100%) zonder flikkering.
