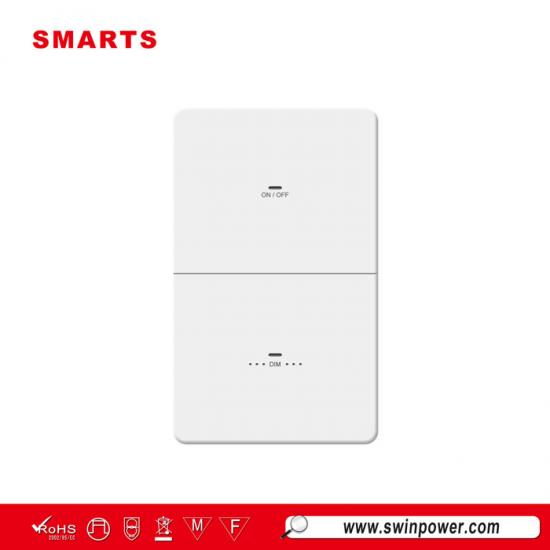

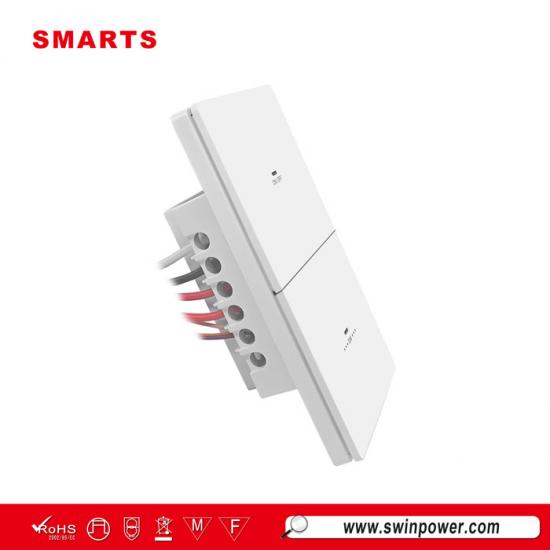

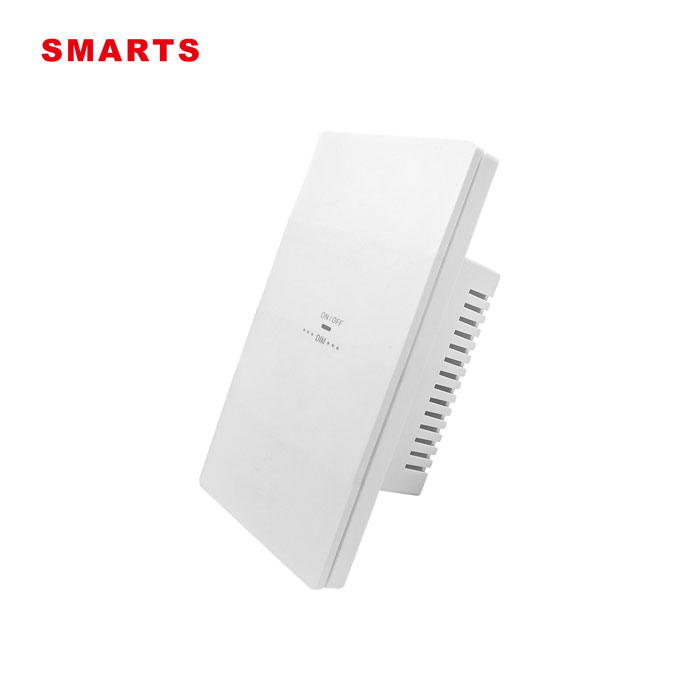

beste 1 kanaal 0 10v dimmer wandschakelaar voor ledverlichting
De SmartsPower wandgemonteerde enkelknopsbediening 0-10V dimmerschakelaar is ontworpen met de afmetingen en stijl van een standaard huishoudelijke schakelaar. Hij heeft geen leercurves, is zeer energiezuinig en dimt soepel en stabiel zonder flikkering. Er is geen professionele inbedrijfstelling nodig, wat arbeidskosten bespaart.
Specificatie
Lees dit aandachtig door voordat u met de installatie begint.
Maximale capaciteit (beperkt door wat het eerst wordt bereikt)
1. Schakel de stroom uit bij de stroomonderbreker
2. Verwijder het bestaande apparaat en monteer de vaste zitting van de controller
3. Label en verwijder bestaande draden
Om het aansluiten van de nieuwe besturing te vergemakkelijken, markeert u de draden van de wanddoos voordat u ze van het bestaande apparaat verwijdert.

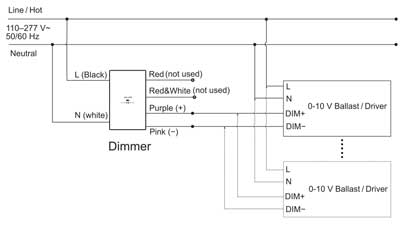

Let op: De dimmer en de 0-10V ballast/driver zijn onafhankelijk aangesloten op de ingangsvoeding (netspanning).
Let op: sluit de AC-ingangsdraad (L) van de 0-10V ballast/driver aan op de belastingdraad (rood) van de dimmer.
5、

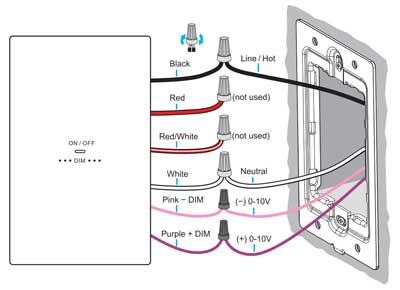

Sluit de dimmer aan (2)

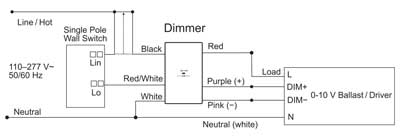

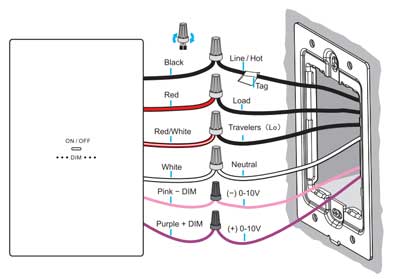

3-weg bedrading
Let op: Gebruik een standaard enkelpolige schakelaar die kan worden gecombineerd met een controller om een dubbel controle schakelsysteem te vormen
6、
Monteer de dimmer
Druk en klik op zijn plaats om de installatie te voltooien
7、
Schakel de stroom in bij de stroomonderbreker

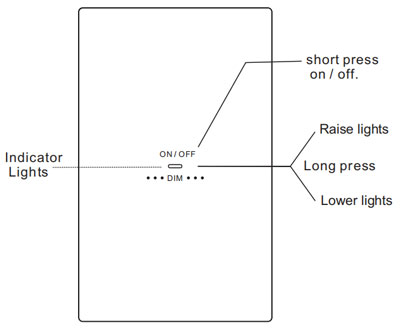

Let op: Wanneer de dimknop (lang indrukken) de maximale of minimale helderheid bereikt, knippert het indicatielampje langzaam.

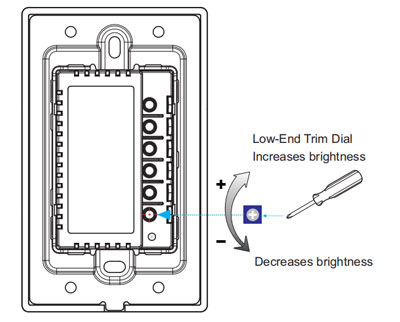

Aanpassing van de lage trim
9、
Productdimensie

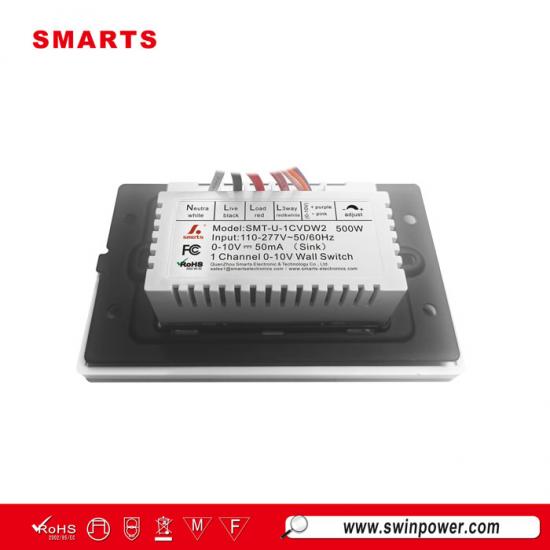

Model
SMT-U-1CVDW1
SMT-U-1CVDG1
Kleur
Wit
Grijs
Ingangsspanning: AC110-277 V~50 / 60 Hz
Uitgangsstroom (ingebouwde DALI-busvoeding)
50mA
ladingen
120V:500W 277V:1000W
WAARSCHUWING: GEVAAR VOOR ELEKTRISCHE SCHOKKEN.
Bij producten met schroefaansluiting markeert u de draad van de schroef met een andere kleur.
Eenvoudige bedrading
Probleemoplossing:
Als de dimmer wel start, maar de 0-10V ballast/driver niet, controleer dan of de fasedraad en de neutrale draad bij de ingang van de dimmer (of 0-10V ballast/driver) zijn omgedraaid.
8、
Dimmer instellen
Optioneel
1. Draai, terwijl de lampen aan zijn en op het laagste lichtniveau staan, de dimknop tegen de klok in totdat er geen geflikker meer is.
2. Schakel de verlichting uit en weer in. Als de verlichting niet aangaat of niet stabiel is, draai dan de low-end trimknop iets met de klok mee totdat er geen flikkering meer is.
|
|
|
|
