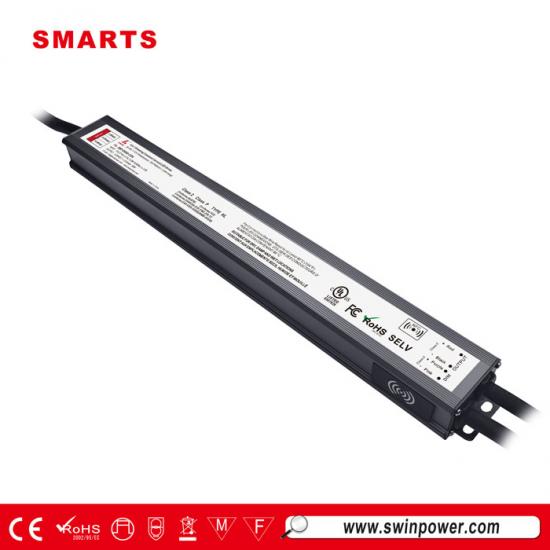

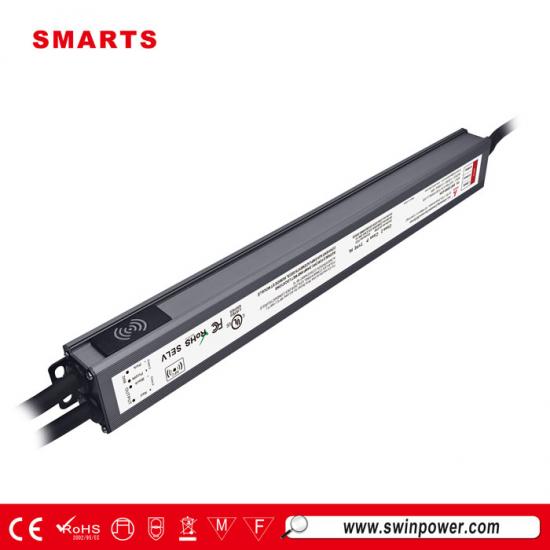

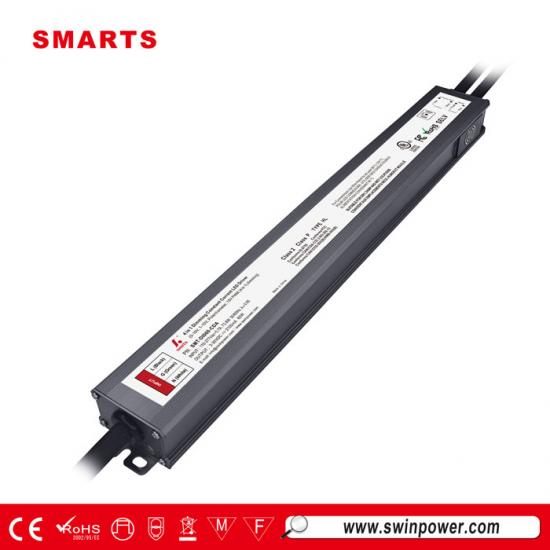

waterdichte ip67 60W pwm 0-10v dimbare constante stroom led driver voeding voor ledverlichting
60W 0 10V dimbare LED-voeding Met constante stroom. Ingebouwde NFC-module voor slimme programmering. De uitgangsstroom kan worden aangepast via de NFC-app. Uitstekende warmteafvoer, eenvoudige en snelle installatie en naleving van de wereldwijde regelgeving voor veiligheidsverlichting.
Specificatie
| Model | SMT-DI060-CDA | ||
| Certificaat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Klasse 2 / Klasse P / Type HL / UKCA | ||
| Uitvoer | DC-spanning | 3-30V | |
| Huidige regelgeving | ±2% | ||
| Huidige rimpel | <3% | ||
| Overschrijdingsstroom | <0,1% | ||
| Nominale stroom | 500-2100 mA (de uitgangsstroom kan binnen dit bereik willekeurig worden aangepast met behulp van NFC) | ||
| Nominaal vermogen | 60W | ||
| Invoer | Spanningsbereik | 110-277VAC | |
| Frequentiebereik | 47 - 63 Hz | ||
| Vermogensfactor (typisch) bij volledige belasting | >0,98@120VAC >0,92@230VAC >0,9@277VAC | ||
| THD(Typ.) bij volledige belasting | ≤8% bij 120 VAC ≤15% bij 230 VAC ≤18% bij 277 VAC | ||
| Rendement (typisch) bij volledige belasting | >83% bij 120VAC >84% bij 230VAC >83% bij 277VAC | ||
| Wisselstroom (max.) | 0,7A | ||
| Inschakelstroom (typ.) | 7A, 50%, 72us bij 120VAC; 14A, 50%, 72us bij 230VAC; 16A, 50%, 68us bij 277VAC | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Constante stroommodus, kan automatisch herstellen na abnormale eliminatie | |
| Overbelasting | ≤110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen | ||
| Te hoge temperatuur |
Omgevingstemperatuur boven 55℃±5℃ om de output te verminderen tot 50%;
De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; Omgevingstemperatuur boven 60℃±5℃ om de output te verminderen tot 0%; De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; |
||
| Omgeving | Werkende TEMP. | -40~+50℃ (zie onderstaande deratingcurve) | |
| Werkvochtigheid | 20 - 95% RV niet-condenserend | ||
| Opslag TEM.,Vochtigheid | -40 - +80℃,10 - 95% RV niet-condenserend | ||
| TEMP.coëfficiënt | ±0,03%/℃(0 - 50℃) | ||
| Trilling | 10~500Hz, 5G 12 minuten/cyclus, 72 minuten elk in X-, Y- en Z-as | ||
| Veiligheid en EMC | Veiligheidsnormen |
Amerikaanse regelgeving:
UL8750 CAN/CSA-C22.2 nr. 250.13 (VS); E495946 |
Europese regelgeving:
EN61347-1 EN61347-2-13 |
| Spanning weerstaan |
Amerikaanse regelgeving:
I/PO/P: 3,75 kVac; I/P-FG: 1,88 kVac; O/P-FG: 1,88 kVac |
Europese regelgeving:
I/PO/P: 3,75 kVac; I/P-FG: 1,5 kVac; O/P-FG: 0,5 kVac |
|
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RV | ||
| Test op overspanningsimmuniteit | Wisselstroomnet: differentiële modus 2 kV, gemeenschappelijke modus 4 kV | ||
| EMC-emissie |
Amerikaanse regelgeving:
FCC 47 CFR Deel 15, Subdeel B (VS) |
Europese regelgeving:
EN55015 EN 61000-3-3 |
|
| Anderen | Nettogewicht | 0,5 kg | |
| Dimensie | 314,7*38,5*23,6 mm (L*B*H) | ||
| Verpakking | 380*295*210mm 30st /CTN | ||
| Notities | 1. Alle NIET speciaal genoemde parameters worden gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | ||
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | |||
| 3. LED-driver voldoet aan de harmonische emissie-eisen van ANSI C82.77-10.(VS) | |||
|
|
|
|
|
Mechanische specificatie
| opmerking | LD30 |
| Ingangsdraad | Zwart (L) Wit (N) Groen (G) (3C*18AWG) |
| Uitgangsdraad | Rood (V+) Zwart (V-) (2C*18AWG) |
| Signaaldraad | Paars (D+) Roze (D-) (2C*18AWG) |
| Opmerkingen: | |
Warm tip S :
Aanbevolen maximale draagstroom (A) = draaddiameter (mm) 2 ) x 10A/mm 2 .
Bijvoorbeeld: 1 mm 2 uitgangskabel, aanbevolen maximale draagstroom (A) = 1 mm 2 x 10A/mm 2 =10A
Dimmen Aansluitschema
Met behulp van één dimfunctie ---0-10/ 1-10V / 10V PWM/ Potentiometer dimmen
NFC-functie:
Voor gedetailleerde informatie over de werking kunt u de handleiding van de ProNFC-app raadplegen. Deze kunt u opvragen bij de salesvertegenwoordiger van Smarts Electronics.
1. Scan onderstaande QR-code om de ProNFC APP te downloaden
Downloadmethoden voor iOS-apparaten:
＊ iOS-gebruikers kunnen downloaden via de QR-codelink (Figuur 1)
＊ Zoek in de App Store naar de appnaam ProNFC (Figuur 2)
ProNFC-app
NFC-handheld-apparaten
iOS downloaden
Android downloaden
Gerelateerde producten
|

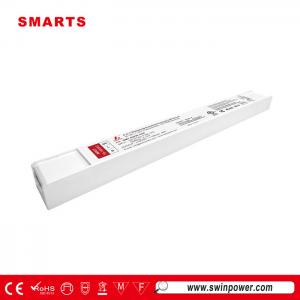

Deze ultradunne 40W constante stroom 400ma-1400ma 0 10v dimbare LED-voeding Heeft een goede warmteafvoer en een dimbereik van 1-100%, wat voldoet aan de wereldwijde regelgeving voor veiligheidsverlichting. Geschikt voor de installatie van LED-verlichtingsprojecten in kleine buitenruimtes.
