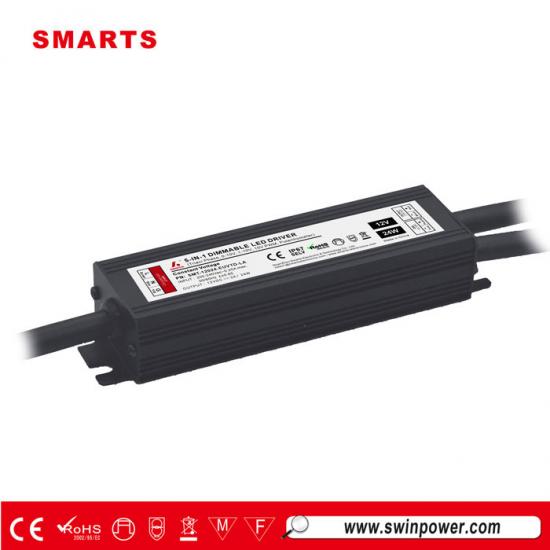

waterdichte ip65 triac & 0 10v dimbare 12v 24v 24w led driver transformator
Dit24W constante spanning LED-driverHeeft een PWM-uitgangsmodus met een constante frequentie van 400 Hz. Het beschikt over functies voor kortsluit-, oververhittings- en overbelastingsbeveiliging. Het is compatibel met de meeste triac-dimmers en 0-10V-dimmers op de markt.
Specificatie
| Modelnummer | SMT-12024-EUVTD-LA | SMT-24024-EUVTD-LA | |
| Uitvoer | Nominaal vermogen | 24W | |
| Nominale spanning | DC12V | DC24V | |
| Nominale stroom | 2A | 1A | |
| Spanningstolerantie | ±0,5 V | ||
| Spanningsregeling | ±0,5% | ||
| Belastingregeling | ±1% | ||
| Invoer | Spanningsbereik | 200-240V | |
| Frequentiebereik | 47-63 Hz | ||
| Efficiëntie (typ.) | 80% bij 230 VAC | ||
| Vermogensfactor (typisch) | 0,65 bij 230 VAC (volledige belasting) | ||
| Wisselstroom (typ.) | 0,20A | ||
| Inschakelstroom (typ.) | <10A | ||
| Lekstroom | <0,5 mA | ||
| Bescherming | Kortsluiting | Hiccup-modus: herstelt automatisch nadat de storing is verholpen. | |
| Overbelasting | Verlaag op intelligente wijze de uitgangsspanning, herstel automatisch of schakel opnieuw in voor herstel | ||
| Overtemperatuur | 100℃±10℃ uitschakelen o/p spanning, automatisch herstel na afkoeling. | ||
| Beschermingsklasse | I | ||
| Omgeving | Werktemperatuur | Tcase=-40℃ ~ +60℃ (zie sectie “UITGANGSBELASTING vs. TEMPERATUUR”) | |
| Werkvochtigheid | 20 ~ 95% RV niet-condenserend | ||
| Opslagtemperatuur en vochtigheid | -40 ~ +90, 10 ~ 95% RV | ||
| Temperatuurcoëfficiënt | ±0,03%/℃ (0~50℃) | ||
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, periode van 72 minuten elk langs X, Y, Z-assen | ||
| Veiligheid en EMC | Veiligheidsnormen | EN613471, EN61347-2-13 | |
| Weerstandsspanning | I/PO/P: 3 kV AC I/P-shell: 1,5 kV AC O/P-shell: 0,5 kV AC | ||
| Isolatieweerstand | I/PO/P: 100M Ohm / 500VDC / 25℃ / 70% RV | ||
| Spoedeisende Hulp | EN61000-3-2; EN61000-3-3; EN61547 | ||
| elektromagnetische velden | EN62493-2010 | ||
| Anderen | IP-classificatie | IP65 | |
| Gewicht | 0,15 kg | ||
| Maat | L132xB34xH21mm | ||
|
|
 |
 |
 |
Mechanische specificatie
MCB-aanbeveling：
| Wanneer de ingangsspanning 120 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wanneer de ingangsspanning 277 V AC bedraagt, is het aantal LED-drivers dat overeenkomt met de stroomonderbrekers als volgt: | ||
| MCB-type | Niveau | Het aantal LED-drivers |
| C-type | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Opmerking：
1. De bovenstaande hoeveelheden led-drivers die op Type C zijn aangesloten, worden aanbevolen op basis van de maximale omgevingstemperatuur van 50 ℃
2. De schakelaar moet worden geselecteerd op basis van de nominale ingangsspanning, nominale ingangsstroom, omgevingstemperatuur en uitschakelkarakteristiek.
Deratingcurve
Gebruik van één dimfunctie ---TRIAC/fase-aansnijdingsdimmen
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsaansluiting van de AC-faselijn (L) door verbinding
een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met voorwaartse fase/vooraansnijding, MLV en afsnijding/achteraansnijding, ELV, TRIAC-dimmers of lichtsysteem.
3. De minimale laadtijd is ongeveer10%
4. Probeer dimmers te gebruiken met een vermogen dat minimaal 1,5 keer zo groot is als het uitgangsvermogen van de driver.
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver-ingang is aangesloten op de dimmer.)
Met één dimfunctie ---0-10/ 1-10V/ 10V PWM/ Potentiometer dimmen
(De driver is onafhankelijk verbonden met de ingang.)
Dimfunctie
1. Om de levensduur te verlengen, raadpleegt u de Derating-curve en verlaagt u de waarde op basis van de temperatuur.
2. Houd er rekening mee dat als de temperatuur van LED-armaturen over een langere periode stijgt, het vermogen ervan ook toeneemt.
Daarom adviseren wij de voeding te voorzien van een reservecapaciteit van een bepaalde hoeveelheid belasting om overbelasting te voorkomen.
Gerelateerde producten
|

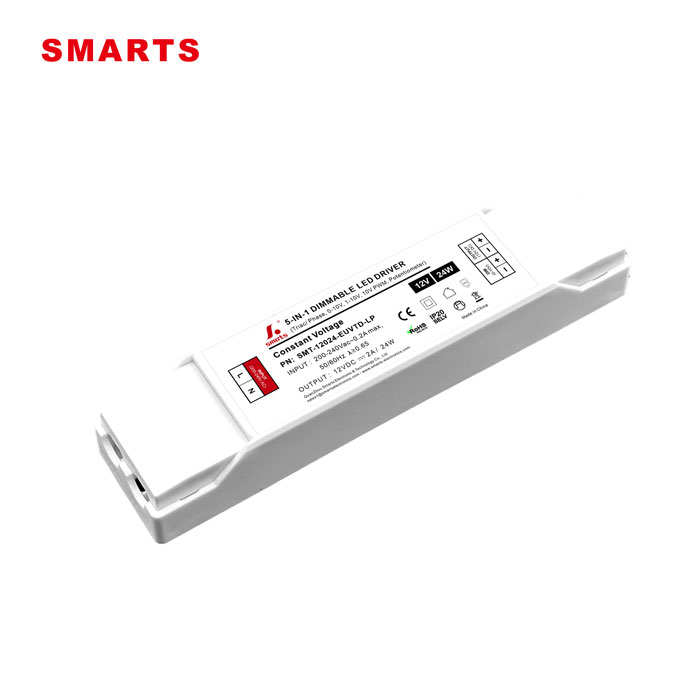

Ultradunne 24W kunststof behuizingtriac & 0 10v dimbare led driverMet goede warmteafvoer. Geschikt voor de installatie van verlichtingsprojecten binnenshuis in kleine ruimtes.
