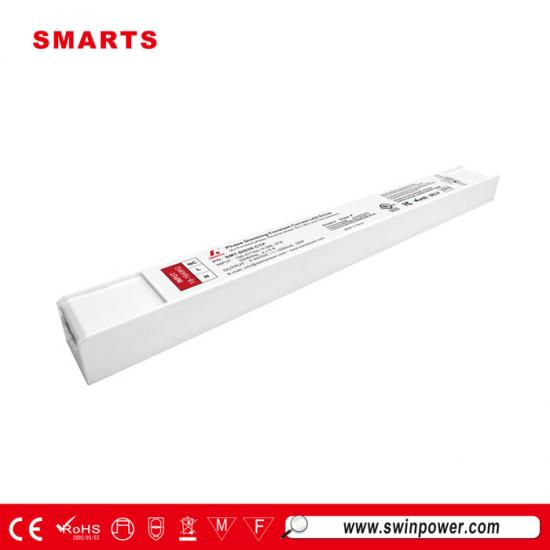

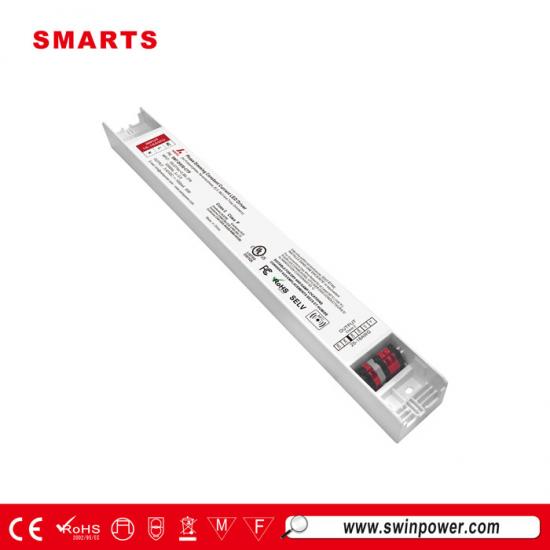

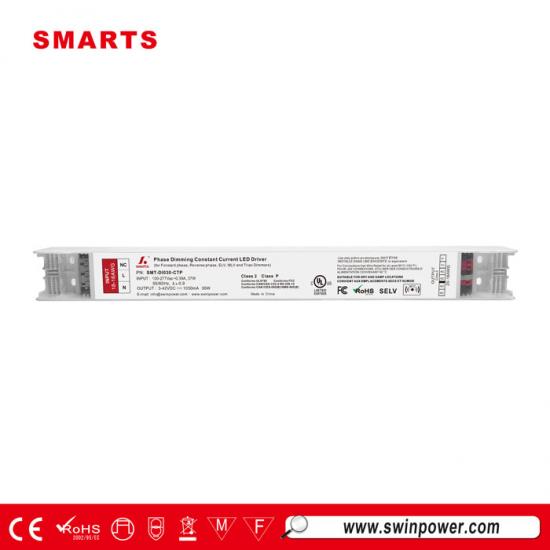

UL-gecertificeerde klasse 2 kunststof behuizing IP20 triac dimbare voeding voor ledverlichting
Ultradunne triac dimbare LED-voeding Met constante stroomwerking. Dankzij de ingebouwde NFC-programmeermodule en de volledig beschermende kunststof behuizing is hij ideaal voor LED-verlichtingsprojecten binnenshuis in krappe ruimtes.
Specificatie
| Model | SMT-DI030-CTP | |
| Certificaat | UL / cUL / FCC / Klasse P | |
| Uitvoer | Gelijkspanning | 3-42V |
| Huidige regelgeving | ±2% | |
| Stroomrimpel | <5% | |
| Overschrijding van de huidige stroom | <0,1% | |
| Nominale huidige waarde | 300-1050mA (De uitgangsstroom kan binnen dit bereik willekeurig worden aangepast met behulp van NFC) | |
| Nominaal vermogen | 30W | |
| Invoer | Spanningsbereik | 100-277VAC |
| Frequentiebereik | 47 - 63 Hz | |
| Arbeidsfactor (typ.) bij vollast | >0,98 bij 120VAC >0,9 bij 277VAC | |
| THD (typ.) bij volledige belasting | ≤14% bij 120VAC ≤25% bij 277VAC | |
| Rendement (typ.) bij volledige belasting | >82% bij 120VAC >82% bij 277VAC | |
| Wisselstroom (max.) | 0,39A | |
| Inschakelstroom (typ.) | 4,5A, 50%, 90us bij 120VAC; 10A, 50%,96us @277VAC | |
| Lekstroom | <0,5 mA | |
| Bescherming | Kortsluiting | Constante stroommodus, kan automatisch herstellen na een storing. |
| Overbelasting | ≤110% Hiccup-modus, herstelt automatisch nadat de storing is verholpen. | |
| Oververhitting |
Bij een omgevingstemperatuur boven 55℃±5℃ wordt het vermogen met 50% verminderd;
De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; Bij een omgevingstemperatuur boven 60℃±5℃ wordt de output tot 0% gereduceerd; De omgevingstemperatuur daalt tot 45℃ ±5℃ en herstelt zich automatisch; |
|
| Werkvochtigheid | 20 - 90% RH niet-condenserend | |
| Opslagtemperatuur, Vochtigheid | -40 - +80℃, 10 - 95% RH niet-condenserend | |
| TEMP.coëfficiënt | ±0,03%/℃ (0 - 50℃) | |
| Trilling | 10-500Hz, 2G 12 minuten/cyclus, X-, Y- en Z-assen elk 72 minuten | |
| Veiligheid & EMC | Veiligheidsnormen | UL8750 CAN/CSA-C22.2 No.250.13 (VS);E495946 |
| bestand tegen spanning | I/PO/P: 3,75 kVac | |
| Isolatieweerstand | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| Surge-immuniteitstest | Wisselstroomnet: differentiële modus 2 kV | |
| EMC-emissie | FCC 47 CFR Deel 15, Subdeel B (VS) | |
| Anderen | Nettogewicht | 0,3 kg |
| Dimensie | 324,7*34,8*24,1 mm (L*B*H) | |
| Verpakking | 340*270*195 mm 50 stuks/doos | |
| Notities | 1. Alle parameters die NIET specifiek worden vermeld, zijn gemeten bij een ingangsspanning van 120 VAC, nominale belasting en een omgevingstemperatuur van 25 °C. | |
| 2. Tolerantie: omvat insteltolerantie en belastingregeling. | ||
| 3. LED-driver voldoet aan de eisen voor harmonische emissies van ANSI C82.77-10. | ||
|
|
|
|
|

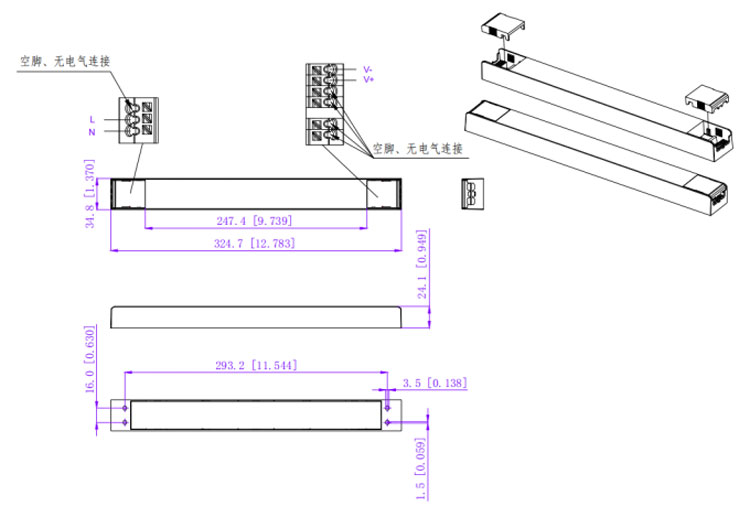

Mechanische specificatie
| Amerikaanse draaddikte | |
| LN30 | |
| Invoerkabel | Zwart (L) Wit (N) Groen (G) (3C*18AWG) |
| Uitgangsdraad | Rood (V+) Zwart (V-) (2C*18AWG) |
| Opmerkingen: | |
Warm tip S :
Aanbevolen maximale stroomsterkte (A) = draaddiameter (mm) 2 ) x 10A/mm 2 .
Bijvoorbeeld: 1 mm 2 uitgangskabel, aanbevolen maximale stroomsterkte (A) = 1 mm 2 x 10A/mm 2 =10A
Aansluitschema voor dimmen
Gebruikmakend van één dimfunctie ---TRIAC/fase-afsnijding dimmen G
1. De pulsbreedtemodulatie (PWM) van de uitgangsspanning kan worden aangepast via de ingangsklem van de wisselstroomfaseleiding (L) door aansluiting van een fase-/triac-dimmer of verlichtingssysteem.
2. Werken met fasevoorwaartse, MLV- en faseachterwaartse, ELV- en TRIAC-dimmers of -verlichtingssystemen.
Gebruik bij voorkeur dimmers met een vermogen dat minstens twee keer zo groot is als het uitgangsvermogen van de driver.
NFC-functie:
Raadpleeg voor gedetailleerde bedieningsinstructies de handleiding van de ProNFC-app, die u kunt opvragen bij de verkoopmedewerker van Smarts Electronics.
1. Scan onderstaande QR-code om de ProNFC-app te downloaden.
Downloadmethoden voor iOS-apparaten:
* iOS-gebruikers kunnen de app downloaden via de QR-code (Afbeelding 1).
* Zoek in de App Store naar de app ProNFC (Afbeelding 2).
ProNFC-app
NFC-handheldapparaten
iOS-download
Android-download
